Tubos de soldagem helicoidais serrados de alta frequência

Tubos de soldagem helicoidais serrados de alta frequência

Os tubos sólidos com barbatanas HFW (High-Frequency Welded) são componentes especializados de troca de calor utilizados em várias aplicações industriais.São concebidos para aumentar a eficiência da transferência de calor aumentando a área de superfície disponível para troca de calorAqui está uma visão geral das suas principais características e aplicações:

Principais características
1Construção:
- Tubos de base: normalmente feitos de aço carbono, aço inoxidável ou outras ligas.
- barbatanas: as barbatanas sólidas são soldadas na superfície exterior do tubo de base utilizando a tecnologia de soldagem de alta frequência.

2. Soldadura de alta frequência (HFW):
- Este processo assegura uma forte ligação metalúrgica entre as barbatanas e o tubo de base, proporcionando uma excelente condutividade térmica e resistência mecânica.

3Tipos de barbatanas:
- As barbatanas sólidas são contínuas e proporcionam uma superfície uniforme para a transferência de calor.
- As barbatanas podem ser helicoidais (espiral) ou longitudinais, consoante os requisitos da aplicação.

4Vantagens:
- Melhoria da transferência de calor: o aumento da superfície melhora a eficiência do intercâmbio de calor.
- Durabilidade: As barbatanas soldadas são robustas e resistentes a danos mecânicos.
- Versatilidade: adequado para uma ampla gama de temperaturas e pressões.
- Design compacto: permite uma utilização mais eficiente do espaço nos trocadores de calor.

Aplicações:
1. Intercambiadores de calor:
- Usado em trocadores de calor refrigerados a ar, economizadores e recuperadores.
- Comum em indústrias como petroquímica, geração de energia e HVAC.

2. Caldeiras e sistemas de recuperação de calor:
- Melhora a eficiência das caldeiras e das unidades de recuperação de calor através da melhoria da transferência de calor.

3Indústrias de processamento:
- Utilizados em processos que exigem um controlo preciso da temperatura, como na indústria química e na indústria alimentar.

4- Refrigeração e ar condicionado:
- Utilizado em condensadores e evaporadores para melhorar a eficiência de arrefecimento.

Considerações de selecção:
- Compatibilidade dos materiais: Assegurar que os materiais utilizados para o tubo de base e as barbatanas sejam compatíveis com o ambiente de funcionamento (por exemplo, resistência à corrosão).
- Densidade e altura das barbatanas: Otimizar a densidade e altura das barbatanas com base nos requisitos específicos de transferência de calor e nas limitações de espaço.
- Condições de funcionamento: Considerar factores como temperatura, pressão e propriedades do fluido na selecção de tubos com barbatanas.

Manutenção:
- A inspecção e a limpeza regulares são essenciais para manter um desempenho óptimo, especialmente em ambientes propensos a impurezas ou corrosão.

Os tubos de barbatana sólida HFW são uma solução fiável e eficiente para melhorar a transferência de calor em várias aplicações industriais, oferecendo durabilidade e desempenho em condições exigentes.

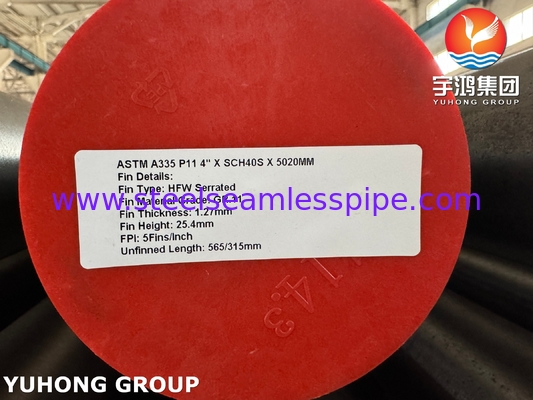

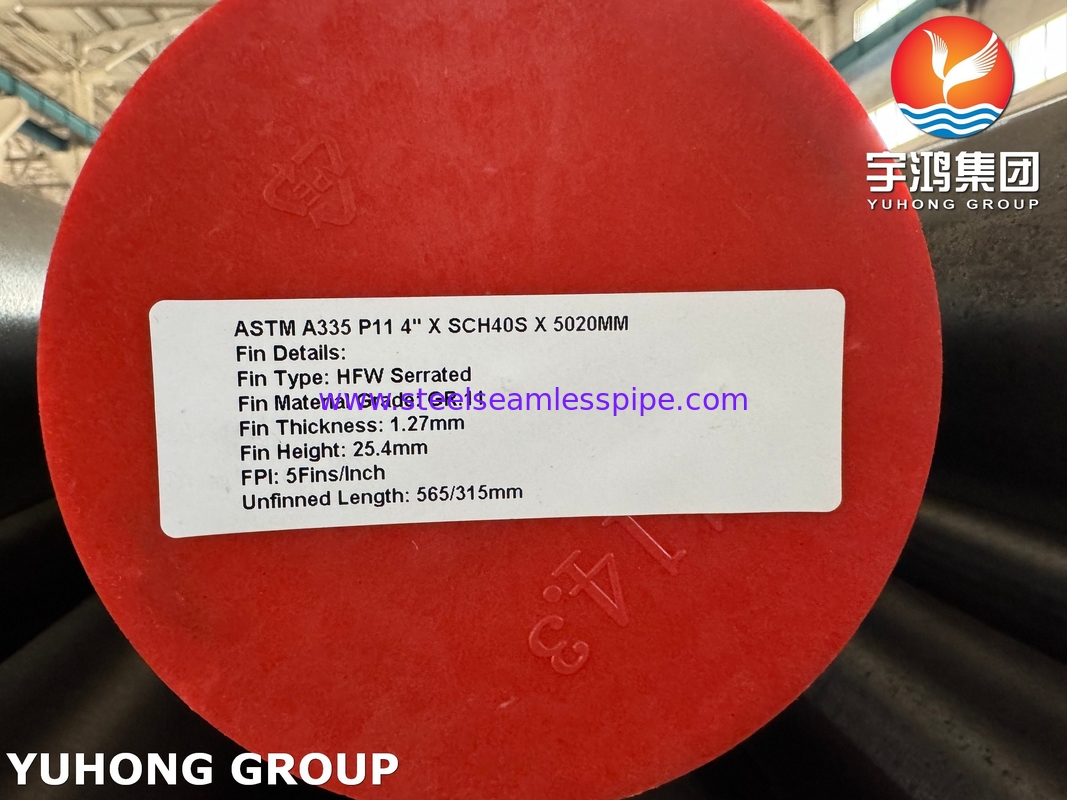

Detalhes técnicos/detalhes do tubo de base

Diâmetro do tubo: 20 mm OD Min a 219 mm OD Max.

Espessura do tubo: mínimo 2 mm até 16 mm

Material do tubo: aço carbono, aço inoxidável, aço ligado, aço corten, aço duplex, aço super duplex, inconel, níquel e incollagem de níquel de alto cromo e outros materiais.

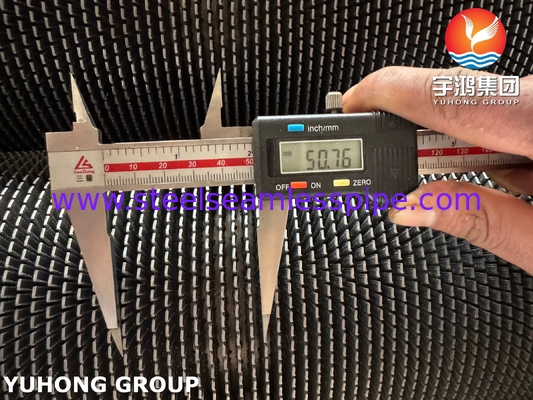

Detalhes da barbatana

Espessura das barbatanas: Min. 0,8 mm a Max. 4 mm

Altura das barbatanas: Min 0,25 ̊ (6,35 mm) a Max.1.5 ′′ (38 mm)

Densidade de barbatanas: Min 43 barbatanas por metro até máximo 287 barbatanas por metro

Materiais: aço carbono, aço inoxidável, aço ligado, aço corten, aço duplex e incollagem.

Número de peças,

Tubos de base: diâmetro, espessura, comprimento e especificação do material.

As barbatanas: especificação do material, tipo (sólido ou serrilhado), altura, espessura, espaçamento, comprimento das barbatanas e secções sem barbatanas.

Período de entrega exigido.
