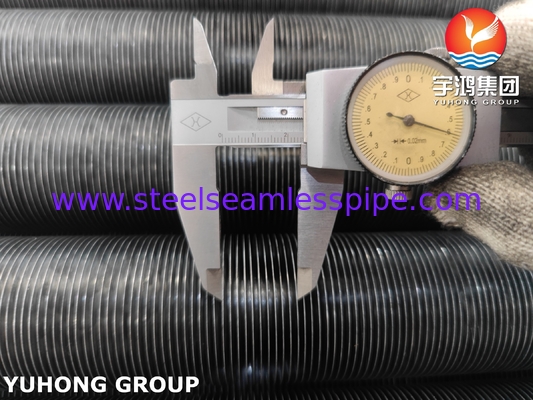

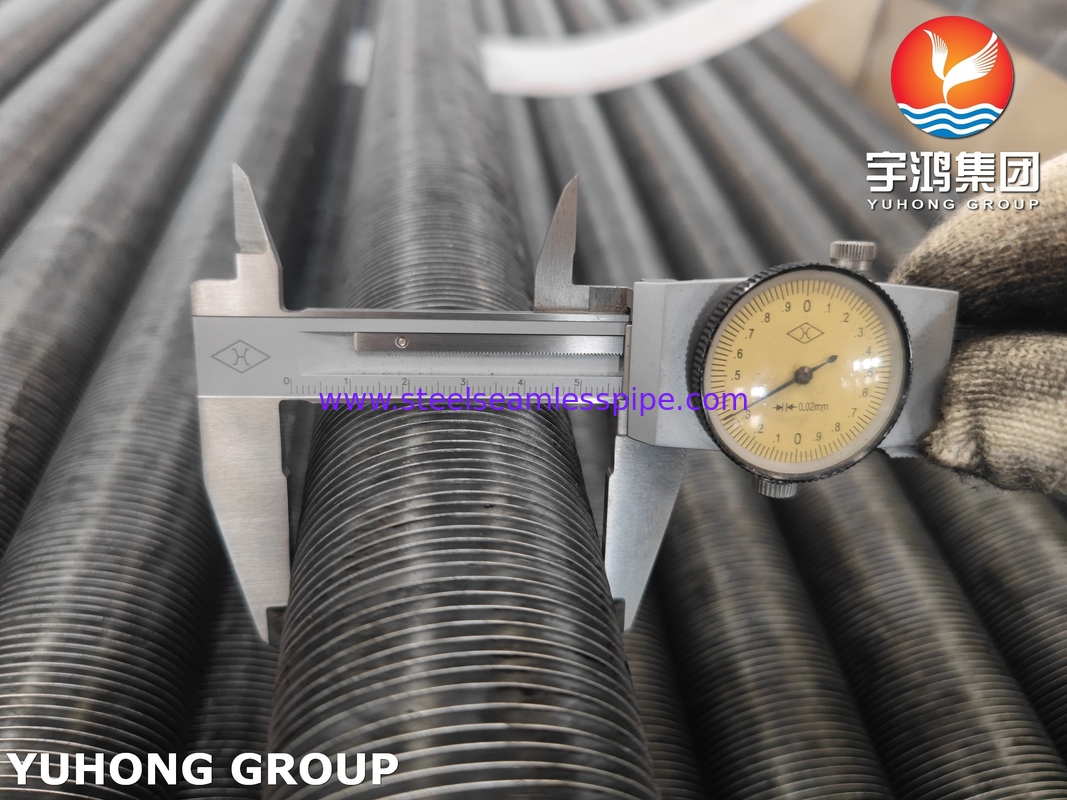

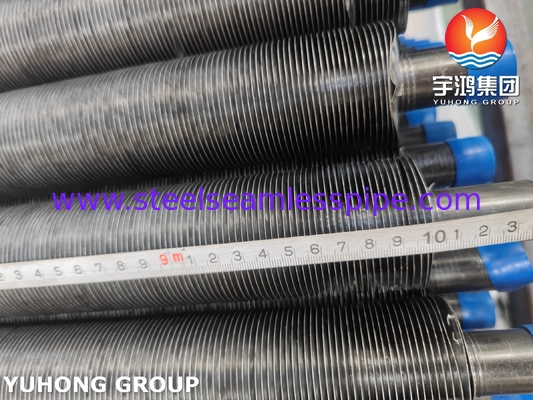

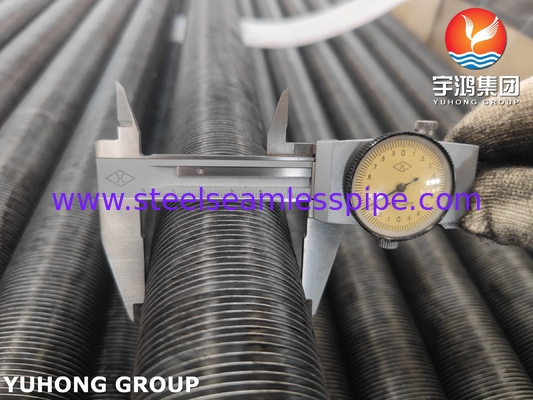

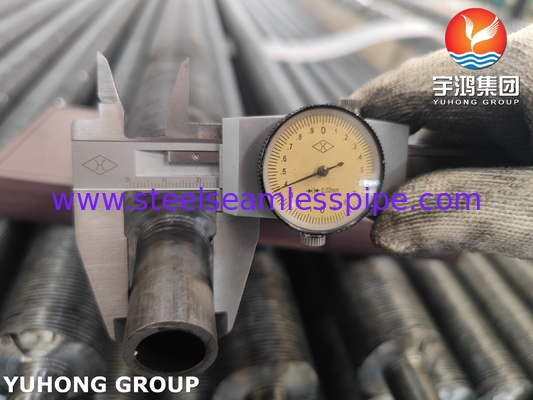

ASME SA209 TP304 Tubos de aço inoxidável com pinça embutida tipo G com pinça de alumínio 1060
O tubo com barbatanas incorporadas é um tipo de elemento de transferência de calor de alta eficiência. Este produto consiste num tubo base feito de aço inoxidável 304 e barbatanas de alumínio.Incorporando as barbatanas de alumínio nas ranhuras pré-fabricadas na superfície do tubo de base de aço inoxidável, obtém-se uma combinação mecânica estreita do tubo de base e das barbatanas.Esta estrutura combina a resistência à corrosão do aço inoxidável com as características de alta resistência do processo incorporado, e é amplamente utilizado em equipamentos de troca de calor em ambientes de alta temperatura, alta pressão e corrosão.
Resistência à corrosão: o tubo de base de aço inoxidável e as barbatanas resistem a ácidos, álcalis, sal e oxidação a altas temperaturas, e têm uma vida útil de até 15 a 20 anos.
Alta resistência mecânica. O processo incorporado garante que as barbatanas não caem sob alta pressão (≤ 30 MPa) e ambientes de vibração.O tubo de barbatanas ficará cada vez mais firme durante o uso.
Tipo G Tubo com nadadeira incorporada é combinado com dois materiais diferentes
Material do tubo principal: aço carbono, aço de baixa liga, aço inoxidável, latão, cobre, liga de cobre-níquel, bronze de alumínio, liga de níquel.
1Aço carbono: A179, A192, SA210 Gr A1/C, A106 Gr B
2. aço inoxidável: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. Cobre: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
SS304 Composições químicas
| Elementos |
% presente |
| Carbono (C) |
0.07 |
| Cromo (Cr) |
17.50 - 19.50 |
| Manganês (Mn) |
2.00 |
| Silício (Si) |
1.00 |
| Fósforo (P) |
0.045 |
| Enxofre (S) |
0.015b) |
| Níquel (Ni) |
8.00 - 10.50 |
| Nitrogénio (N) |
0.10 |
| Ferro (Fe) |
Balanço |
SS304 Propriedades mecânicas
| Imóveis |
Valor |
| Força abrangente |
210 MPa |
| Prova de Estresse |
210 Min MPa |
| Resistência à tração |
520 - 720 MPa |
| Extensão |
45 Min% |
Controlo da qualidade das inspecções e dos ensaios de tubos com nadadeiras incorporadas do tipo G
Inspecção da composição química
Teste de propriedades mecânicas ((Teste de resistência à tração, resistência ao rendimento, alongamento, flaqueamento, aplanamento, dureza, impacto)
Ensaio de superfície e dimensão
Teste não destrutivo
Teste hidrostático.
Aplicação
Refrigerador de gás ácido: Para lidar com gás natural ou gás de refinaria contendo H2S e CO2 (como unidade de hidrodesulfuração), o aço inoxidável 316L é usado para evitar a corrosão por poços.
Intercâmbio de calor de reactor de alta temperatura: Para resfriar fluidos de processo de alta temperatura (≤ 600°C) no reformamento catalítico e no craqueamento de etileno, são selecionados tubos de base de aço inoxidável 310S.
Caldeira de calor residual de turbina a gás: Para recuperar o calor de 400~550°C de gás de combustível, as barbatanas precisam ser resistentes à oxidação a altas temperaturas
Aquecedor de água de alimentação de usinas nucleares: Para resistir à oxidação por radiação, é usado aço inoxidável austenítico de baixo carbono (como o 304L).
Refrigerador de água do mar: O aço inoxidável resiste à corrosão dos íons cloreto da água do mar e as barbatanas incorporadas evitam o risco de vazamento na solda.
