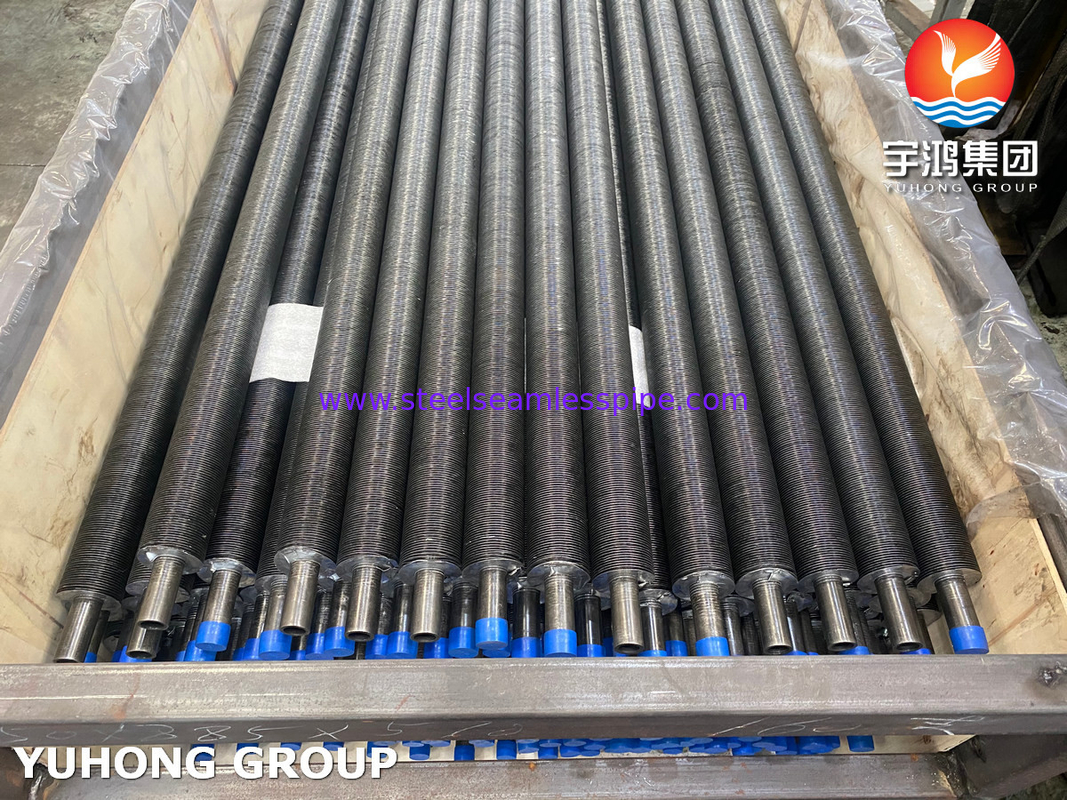

ASTM A210 ASME SA210 GR A1 Tubos de pinça de aço carbono com pinça de alumínio

Tubo de pinça de aço carbono ASTM A210 / ASME SA210 Gr. A1 com pinça de alumínio (tipo G)É um tipo específico de tubo com nadadeiras utilizado em trocadores de calor, caldeiras e condensadores.Combina as propriedades de resistência e condutividade térmica do aço carbono com a resistência à corrosão e a leveza das barbatanas de alumínioAqui está uma descrição das suas características, aplicações e vantagens:

Principais especificações:

1. Materiais:

   • ASTM A210 / ASME SA210 Gr. A1: refere-se a um tubo de aço carbono sem costura, que é comumente utilizado em aplicações de alta pressão e alta temperatura, como caldeiras, trocadores de calor e sistemas de vapor.Este grau tem boa resistência à tração, soldabilidade e ductilidade, tornando-o adequado para aplicações de transferência de calor.
   • Pernas de alumínio: O alumínio é comumente utilizado para a fixação de barbatanas porque tem excelente condutividade térmica e é leve.As barbatanas são tipicamente enroladas em hélice ou ligadas por ligação mecânica ou soldagem ao tubo de aço carbonoO alumínio aumenta a eficiência de transferência de calor do tubo.

2. Tipo de barbatana (tipo G):

   • Tipo Grefere-se a um perfil específico ou a um desenho das barbatanas que estão fixadas ao tubo.de peso superior a 200 g/m2, mas não superior a 200 g/m2A designação "G" normalmente indica uma geometria particular, como o passo da barbatana, altura ou forma, otimizada para aplicações de transferência de calor específicas.A geometria das barbatanas desempenha um papel fundamental no aumento da superfície para uma troca de calor eficiente.

Aplicações:

1. Intercambiadores de calor: Estes tubos com nadadeiras são amplamente utilizados em vários tipos de trocadores de calor, onde é necessário transferir o calor de forma eficiente entre dois fluidos (por exemplo, na geração de energia, no processamento químico,Sistemas de climatização.

2. Caldeiras: O tubo de aço carbono com barbatanas de alumínio é ideal para utilização em sistemas de caldeiras, em especial para economizadores, superqueimadores e aquecedores de ar,onde o tubo deve suportar altas temperaturas, promovendo simultaneamente a troca de calor.

3. Condensadores: Utilizado em condensadores para fins de arrefecimento, onde os tubos de barbatanas ajudam a melhorar a dissipação e a eficiência do calor através da transferência de calor da fase de vapor para o fluido de arrefecimento.

4. Refrigeradores de ar e radiadores: As barbatanas de alumínio melhoram a eficiência global de arrefecimento dos arrefecedores de ar e radiadores utilizados em várias aplicações industriais e automotivas.

5. Geração de energia: Estes tubos são também utilizados em centrais elétricas para aplicações onde a transferência de calor de alta eficiência é crítica, como em aquecedores de água de alimentação ou geradores de vapor.

Vantagens:

1. Melhoria da eficiência da transferência de calorA combinação de tubos de aço carbono e barbatanas de alumínio maximiza a troca de calor entre o fluido no interior do tubo e o ambiente externo.que melhora a eficiência global da transferência de calor.

2. Resistência à corrosão: Enquanto o tubo de aço carbono proporciona resistência estrutural, as barbatanas de alumínio oferecem resistência à corrosão, especialmente em atmosferas com umidade moderada e ambientes corrosivos.

3. Eficaz em termos de custos: As barbatanas de alumínio são relativamente baratas em comparação com outros materiais, o que pode ajudar a reduzir os custos de fabrico, mantendo, ao mesmo tempo, um bom desempenho em termos de transferência de calor e durabilidade.

4. Peso leve: O uso de barbatanas de alumínio torna o sistema de tubos com barbatanas mais leve em comparação com tubos com barbatanas de outros materiais, o que é benéfico em aplicações em que o peso é um fator crítico (por exemplo,em aplicações automotivas ou em áreas onde a transportabilidade é importante).

5. Durabilidade e Força: O tubo de aço carbono proporciona resistência e durabilidade, o que é particularmente útil em aplicações de alta pressão ou alta temperatura, garantindo a longevidade do sistema.

Processo de Fabricação típico:

• Fabricação de tubos: O tubo é fabricado em aço carbono sem costura (ASTM A210 Gr. A1) e é tipicamente fabricado por extrusão ou desenho sem costura.
• FiningAs barbatanas de alumínio são:extrudidosouligados mecânicamenteNo projeto "tipo G", as barbatanas podem ser formadas em padrões específicos, como enrolamento helicoidal ou em espiral, para maximizar a dissipação de calor.
