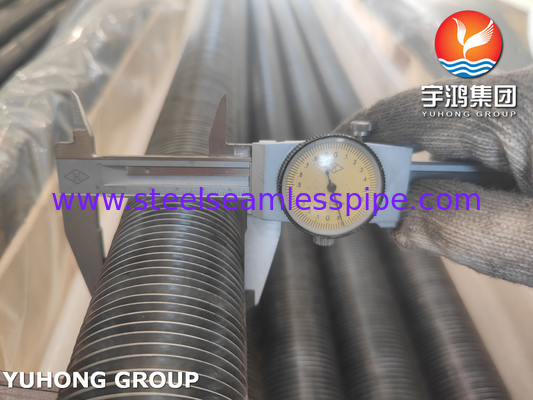

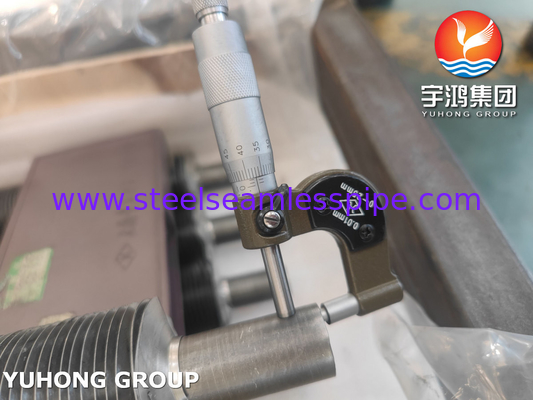

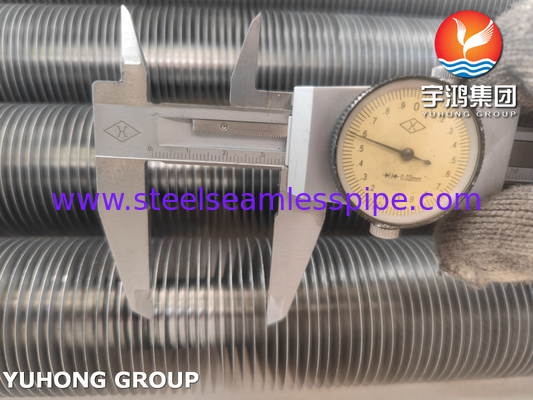

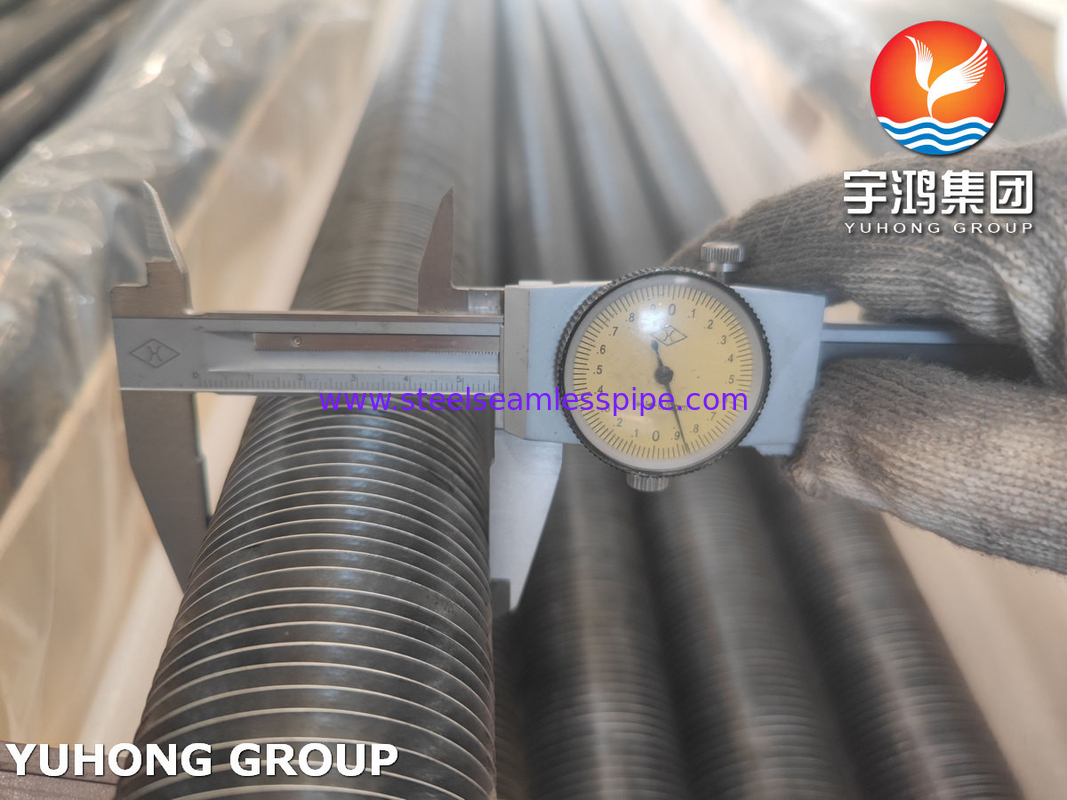

Tipo L Tubo com nadadeira A179 Tubos de base de alumínio A1060 A1100 Para arrefecimento de ar

Introdução aos tubos de barbatanas do tipo L

Os tubos de barbatana de tipo L são amplamente utilizados em aplicações de troca de calor, onde é necessária uma elevada eficiência térmica.Criando um vínculo estreitoEstas barbatanas são tipicamente feitas de alumínio, enquanto o tubo de base é comumente feito de materiais como aço carbono (por exemplo, A179), conhecido por sua resistência mecânica e capacidade de transferência de calor.A configuração do tipo L é especificamente escolhida para melhorar a área da superfície, melhorando assim a eficiência global da transferência de calor.

Vantagens dos tubos de barbatanas do tipo L

1. Eficaz em termos de custos: Em comparação com outros tipos de barbatanas, os tubos de barbatanas do tipo L são mais econômicos de produzir, pois o processo de envolvimento das barbatanas é mais simples e menos trabalhoso.
2. Transferência de calor melhorada: O aumento da superfície das barbatanas aumenta significativamente a eficiência da transferência de calor, tornando-as ideais para aplicações que exigem alto desempenho térmico.
3. Resistência à corrosão: As barbatanas de alumínio oferecem excelente resistência à corrosão, especialmente em ambientes com umidade e temperatura moderadas.
4. Peso leve: O uso de barbatanas de alumínio ajuda a manter o peso do conjunto de tubos baixo, tornando-o mais fácil de manusear e instalar.
5. Boa ligação mecânica: O método de envolvimento utilizado nas barbatanas tipo L garante uma forte ligação mecânica entre a barbatanha e o tubo, melhorando a durabilidade.

Diferenças entre tubos de barbatanas do tipo L e do tipo G

1. Fixação de barbatanas:
   • Tipo L: As barbatanas são enroladas em torno do tubo de base sob tensão, formando uma ligação mecânica sem soldagem ou solda.
   • Tipo GAs barbatanas são inseridas no tubo base através de ranhuras. O tubo é primeiro ranhurado, e então as barbatanas são inseridas e bloqueadas no lugar. Isso fornece uma ligação mais apertada do que o tipo L.
2. Eficiência térmica:
   • Tipo L: Embora as barbatanas do tipo L ofereçam uma boa transferência de calor devido à maior área de superfície, a resistência térmica na interface barbatanas-tubo é ligeiramente superior à do tipo G.
   • Tipo G: O projecto com ranhuras garante um contacto mais íntimo entre a barbatana e o tubo de base, proporcionando uma melhor condutividade térmica e uma maior eficiência global de transferência de calor.
3. Durabilidade:
   • Tipo L: A ligação mecânica das barbatanas do tipo L é adequada para muitas aplicações, mas podem ser menos resistentes ao ciclo térmico e a ambientes adversos em comparação com os tubos de barbatanas do tipo G.
   • Tipo G: As barbatanas incorporadas dos tubos do tipo G proporcionam maior resistência mecânica e são menos propensas a afrouxar com o tempo, tornando-os mais duráveis em condições exigentes.
4. Custo:
   • Tipo L: Normalmente mais barato de fabricar devido ao processo mais simples de envolvimento de barbatanas.
   • Tipo G: Mais caros devido ao processo de escoamento adicional, mas oferecem melhor desempenho a longo prazo em ambientes de alto estresse.

Aplicações dos tubos de barbatanas do tipo L

Os tubos de barbatanas do tipo L, em especial aqueles com tubos de base de aço carbono A179 e barbatanas de alumínio, são altamente versáteis e utilizados em várias indústrias onde é essencial uma transferência de calor eficiente.Aqui estão algumas aplicações principais:

1. Intercambiadores de calor em sistemas HVAC:

   • Aplicação: Utilizado em sistemas de ar condicionado e aquecimento para transferir calor entre o ar e o refrigerante ou água.
   • Razão: As barbatanas de alumínio transferem calor de forma eficiente, enquanto o tubo de base de aço carbono proporciona resistência e durabilidade nos sistemas de HVAC comerciais e industriais.

2. Intercambiadores de calor refrigerados a ar:

   • Aplicação: Comumente utilizado em usinas de energia, refinarias de petróleo e usinas químicas para resfriar ar ou gases através de convecção forçada.
   • Razão: Os tubos de barbatanas do tipo L aumentam a superfície de exposição do ar, melhorando a eficiência de arrefecimento sem exigir sistemas grandes e volumosos.

3. Caldeiras e economizadores:

   • Aplicação: Utilizado no sector energético em caldeiras e economizadores para melhorar a recuperação de calor dos gases de combustão.
   • Razão: A combinação de tubos de base A179 e barbatanas de alumínio proporciona uma boa recuperação de calor com maior resistência a ambientes de alta temperatura.

4. Sistemas de recuperação de calor:

   • Aplicação: Utilizado em sistemas de recuperação de calor para a recuperação de calor residual em processos industriais, reduzindo os custos energéticos.
   • Razão: Os tubos de barbatanas do tipo L são eficazes na captura e transferência de calor dos gases de escape ou líquidos, tornando-os ideais para aplicações de conservação de energia.

5. Sistemas de refrigeração:

   • Aplicação: Utilizado em unidades de refrigeração comerciais para transferir calor entre o refrigerante e o ar.
   • Razão: As barbatanas de alumínio leves e resistentes à corrosão tornam esses tubos perfeitos para ambientes propensos à umidade, como geladeiras e congeladores.

6. Indústria do petróleo e do gás:

   • Aplicação: Instalados em trocadores de calor utilizados para arrefecimento ou aquecimento de óleo, gás ou fluidos de processo.
   • Razão: A combinação de barbatanas de alumínio e tubos de aço proporciona durabilidade em ambientes adversos e eficiência na transferência de calor, essencial para aplicações críticas neste sector.

7. Instalações petroquímicas e de transformação química:

   • Aplicação: Usado para gerir a troca de calor em reactores, condensadores e torres de destilação.
   • Razão: Os tubos de barbatanas do tipo L ajudam a manter um controlo preciso da temperatura nos processos químicos, melhorando a produtividade e a segurança na planta.

8. Preaquecedores de ar:

   • AplicaçãoAplicado em sistemas de pré-aquecimento de ar para aumentar a temperatura do ar que entra, melhorando a eficiência de combustão em fornos e caldeiras.
   • Razão: Estes tubos de barbatanas são excelentes para maximizar a recuperação de calor dos gases de escape antes de ventilá-los.

9. Torres de arrefecimento a seco:

   • Aplicação: Instalados em torres de arrefecimento a seco, onde o meio de arrefecimento é o ar e não a água, para arrefecer processos industriais.
   • Razão: São utilizados tubos de barbatanas tipo L para aumentar a capacidade de arrefecimento sem necessidade de grandes volumes de água, tornando-os mais ecológicos.
   •
