ASTM A312 TP304HAço inoxidável HFW Tubos de barbatanas espirais Tubos de barbatanas dentadas
Os tubos de aço inoxidável 304H são uma variante de alta temperatura do aço inoxidável 304,conhecido pela sua excelente resistência à corrosão e propriedades mecânicasOs tubos HFW com nadadeiras de aço inoxidável ASTM A312 TP304H podem melhorar o desempenho térmico, que são de facto concebidos para otimizar a transferência de calor em várias aplicações.
1Tubos de barbatanas sólidas:Possui barbatanas sólidas contínuas envolvidas em um padrão helicoidal ao redor do tubo.
Vantagens:
Transferência de calor eficiente: As barbatanas sólidas proporcionam uma área de superfície maior para troca de calor.
Durabilidade: estrutura robusta adequada para aplicações de alta pressão.

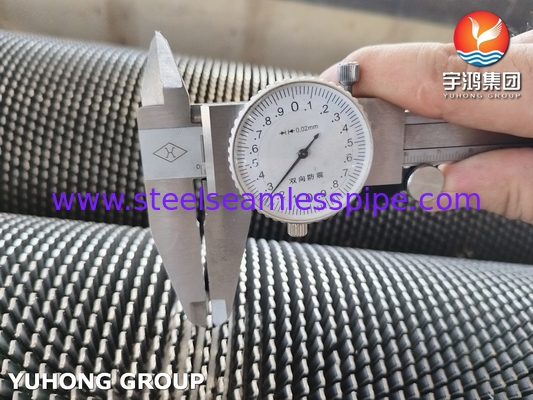

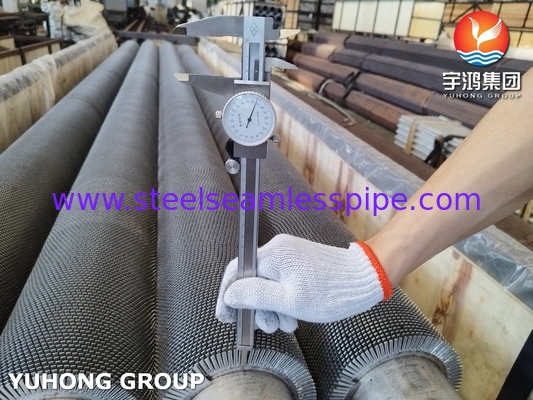

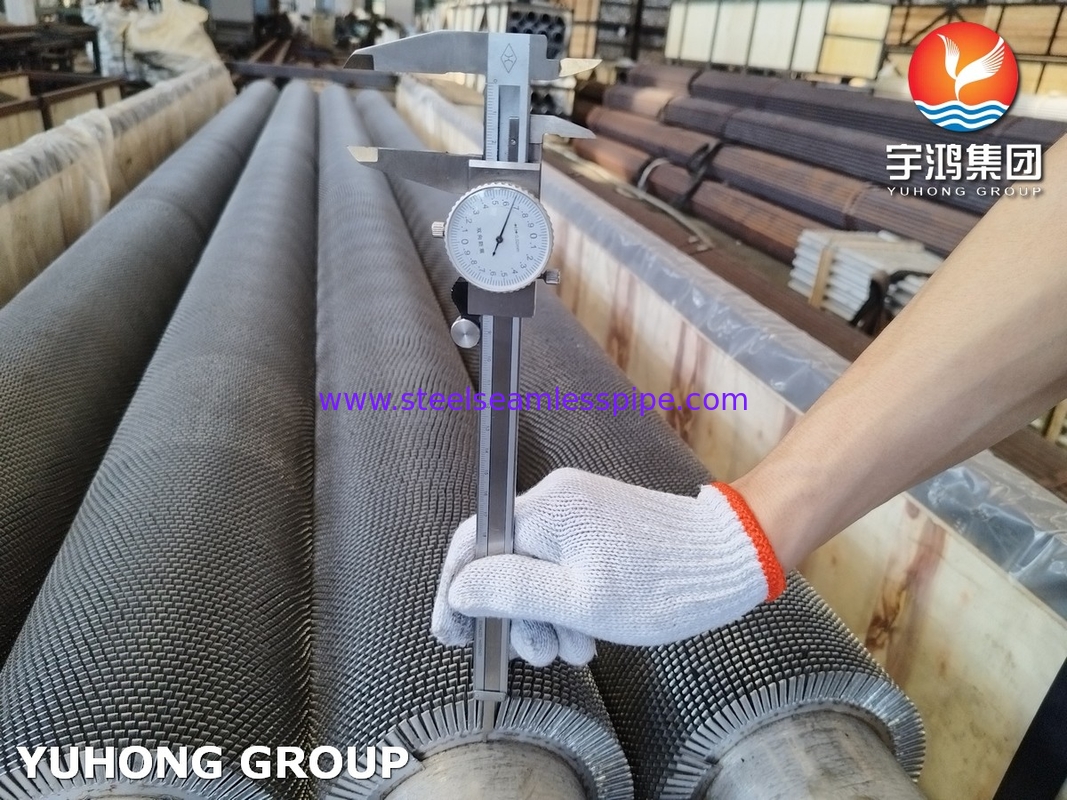

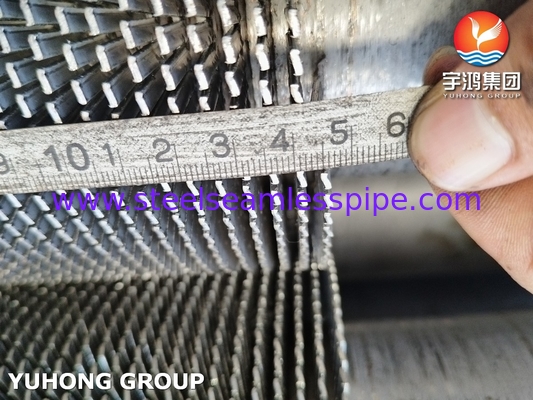

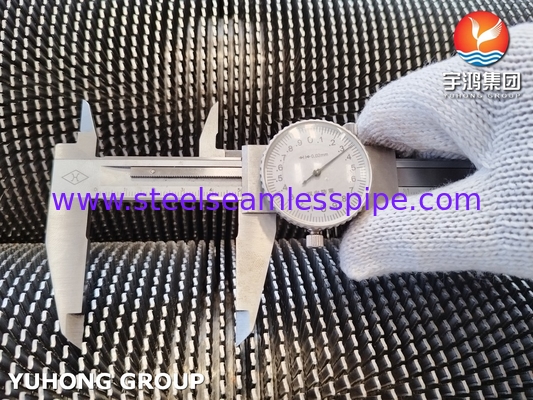

2Tubos de pinças dentadas: Têm barbatanas com bordas dentadas, o que aumenta a turbulência no fluxo do fluido.
Vantagens:
Performance térmica melhorada: Aumenta a turbulência, melhorando a eficiência da transferência de calor.
Baixa queda de pressão: As serraduras ajudam a reduzir a resistência ao fluxo em comparação com as barbatanas sólidas.
Grau equivalente de aço inoxidável 304H
União Europeia
O que fazer? |
Estados Unidos
- |
Japão
JIS |
França
AFNOR |
GOST |
Inter
ISO |
| X6CrNi18-10 (1.4948) |
304H
S30409
|
SUS304H |
Z6CN18-09 |
08KH18N10 |
X7CrNi18-9 |
Grau equivalente europeu para o aço austenítico resistente ao arrasto 304H (AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Composição química e propriedades dos equivalentes europeus (EN) para o 304H (EUA, AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Requisitos químicos do aço inoxidável 304H
| Grau |
Designação UNS |
Composição, % |
| Carbono |
Manganês |
Fósforo, no máximo |
Enxofre, no máximo |
Silício |
Cloreto de sódio |
Níquel |
| 304H |
S30409 |
0.04-0.10 |
2.00 |
0.045 |
0.03 |
0.75 |
18 a 20 |
8 a 10.5 |
Especificação do tubo da barbatana
| Produto |
TÍPO |
NOME |
Material de tubo nu |
MATERIAL FIN |
|
Trocador de calor
Camarões
Tubos
|
Embutidos |
Tubo de barbatana do tipo G |
Aço carbono, Cobre, aço inoxidável, liga |
Alumínio |
| Extrudidos |
METAL UNICO METAL combinado |
Aço carbono, Cobre, aço inoxidável, liga |
Cobre, alumínio |
|
Tubo de barbatana baixa
Tubos de barbatana do tipo T
|
Aço carbono, Cobre, aço inoxidável, liga |
/ |
|
Tubos de bambu
Tubos corrugados
|
Aço carbono, Cobre, aço inoxidável, liga |
/ |
| Ferida |
L/KL/LL TÍPICO DE TUBO FIN |
Aço carbono, Cobre, aço inoxidável, liga |
Cobre, alumínio |
| String |
Tubo de barbatanas de corda |
Alumínio, cobre, aço carbono, aço inoxidável |
Alumínio, cobre, aço carbono, aço inoxidável |
| Tipo U |
Tubos do tipo U |
Aço carbono, cobre, aço inoxidável |
/ |
| Solução de solventes |
Tubos de soldagem de pinças de HF |
Aço carbono, aço inoxidável, liga |
Aço carbono, aço inoxidável, liga |
| Tipo U |
H/HH TÍPO TUBO FIN |
Aço carbono, aço inoxidável, liga |
Aço carbono, aço inoxidável, liga |
| Solução de solventes |
Tubos de barbatanas estudados |
Aço carbono, aço inoxidável, liga |
Aço carbono, aço inoxidável, liga |
Grau do material
| Padrão americano |
Aço austenítico:
TP304,TP304L,TP304H,TP304N,TP310S,TP316,TP316L,TP316Ti,TP316H,TP317,TP317L,TP321,TP321H,TP347,TP347H,904L...
Aço duplex:
S32101, S32205, S31803, S32304, S32750, S32760
Outros:TP405, TP409, TP410, TP430, TP439,... |
| Norma Europen |
1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.4410, 1.4501 |
| Padrão GOST |
08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х18Н10Т, 08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Vantagens dos tubos helicoidais
Eficiência térmica elevada: o projeto das barbatanas helicoidais aumenta o coeficiente de transferência de calor, tornando-as ideais para sistemas térmicos exigentes.
Melhoria da dinâmica dos fluidos: o arranjo helicoidal promove melhores padrões de fluxo, reduzindo as zonas mortas e melhorando a eficiência geral.
Design compacto: fornecem uma alta capacidade de troca de calor em uma pegada menor, o que é valioso em aplicações de espaço limitado.
Versatilidade: Adequado para uma variedade de fluidos, incluindo gases e líquidos, em diferentes indústrias.
Aplicações
1. Ar condicionado e caldeiras
2- Central de energia.
3Gerador de vapor de recuperação de calor
4Indústria petroquímica
5Aplicações marítimas
6Aplicações de refrigeração
7. Economizador
8. Refrigeradores de óleo e gás
9Instalações de encanamento e ar condicionado
10Condensador e Evaporador
11. Trocador de calor de concha e tubo
12. Várias outras aplicações de trocadores de calor
