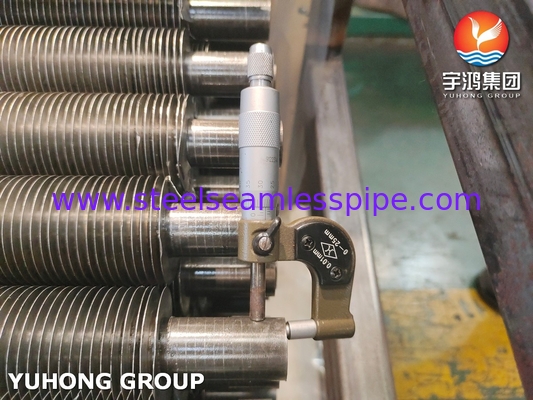

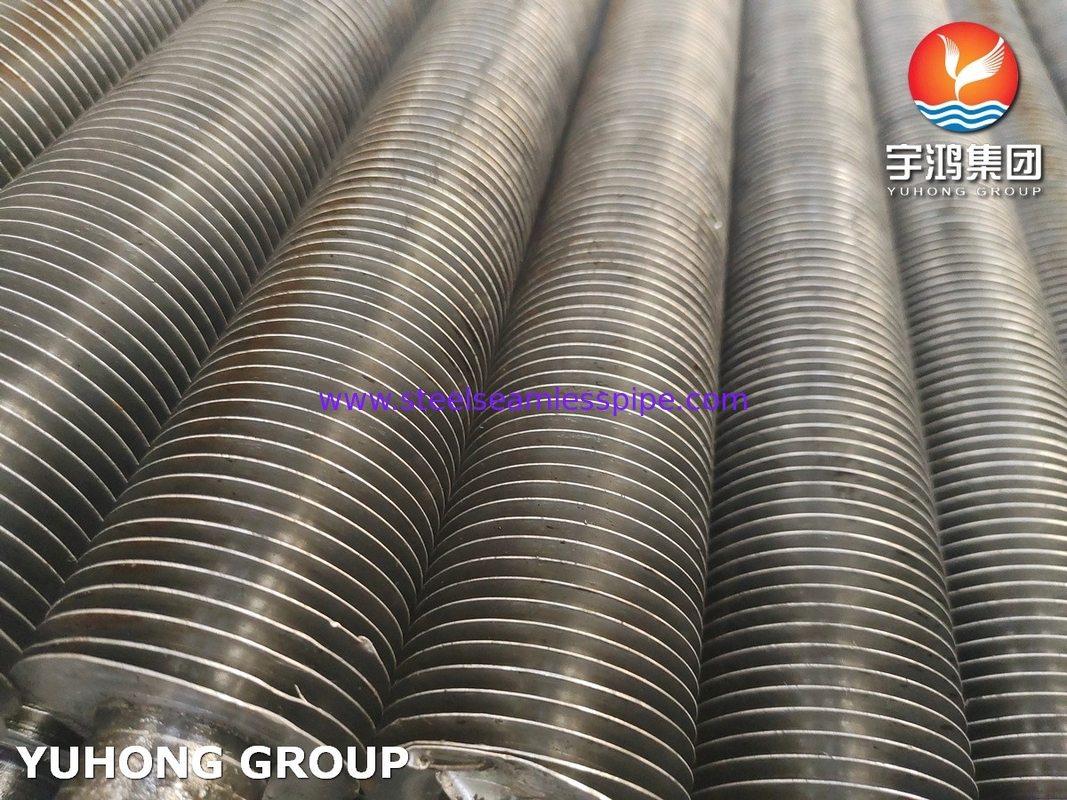

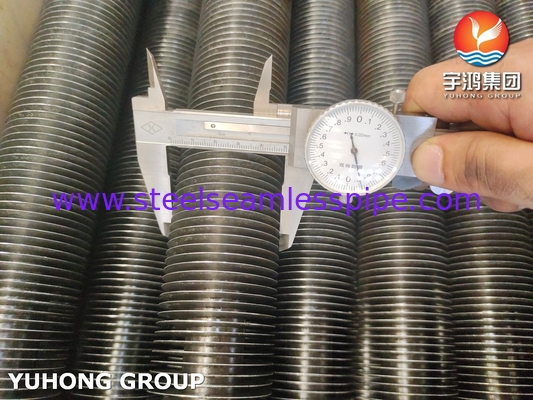

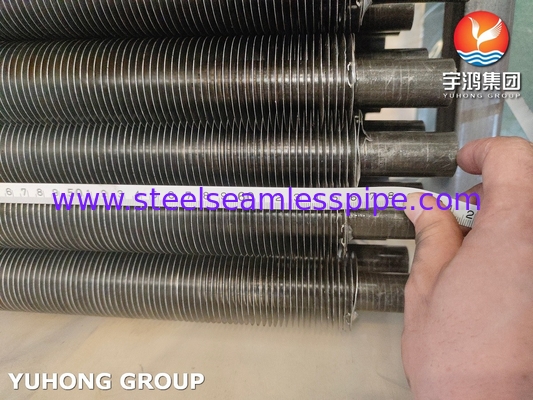

Tubo sem costura de aço carbono ASTM A179 Tipo G IncorporadoTubos com nadadeiras para trocadores de calor
Os tubos de barbatanas incorporados são uma solução de ponta na tecnologia de trocadores de calor, concebida para melhorar a eficiência térmica em várias aplicações industriais e comerciais.Integrando barbatanas diretamente na estrutura do tubo, estes sistemas oferecem uma forma compacta e eficaz de transferir calor entre fluidos, tornando-os essenciais em numerosos ambientes.As barbatanas de tubos de barbatanas embutidas são mais firmes e apertadas.
Como funcionam?
O princípio básico por trás dos tubos de barbatanas embutidos é maximizar a transferência de calor aumentando a área de superfície em contato com o fluido.As barbatanas aumentam o processo de troca de calor facilitando uma melhor mistura de fluidos e turbulênciaIsto resulta num melhor desempenho térmico em comparação com os tubos lisos tradicionais, que têm uma superfície limitada.
Materiais
O tubo com nadade embutida de tipo G é combinado com dois materiais diferentes, incluindo o tubo central e o tubo de nadadeira.
Material do tubo principal: aço carbono, aço de baixa liga, aço inoxidável, latão, cobre, liga de cobre-níquel, bronze de alumínio, liga de níquel.
1Aço carbono: A179, A192, SA210 Gr A1/C, A106 Gr B
2. aço inoxidável: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. Cobre: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Material das barbatanas: Alumínio (Alu.1100, Alu.1060), Cobre, Aço
As especificações dos tubos ASTM A179
| Normas |
ASTM, ASME e API |
| Tamanho do tubo |
20 mm a 219 mm OD |
| Espessura do tubo |
2 mm a 16 mm |
| Calendários |
SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, Todos os horários |
| Tolerância |
Tubo a frio: +/- 0,1 mm Tubo laminado a frio: +/- 0,05 mm |
| Artesanato |
Rolando a frio e puxando a frio |
| Tipo |
Sem costura / ERW / Soldado / Fabricado |
| Formulário |
Tubos redondos, tubos quadrados, tubos retangulares, tubos enrolados, em forma de U, bobinas de bolo, tubos hidráulicos |
| Duração |
Min 3 metros, Max18 metros, ou de acordo com a exigência do cliente |
| Fim |
Fim liso, fim abobadado, pisado |
Componentes químicos (%) dos tubos de finalidade incorporada ASTM A179
| C |
Sim |
- Não |
P |
S |
Mo. |
Cr |
V |
| 0.06-0.18 |
/ |
0.27-0.63 |
≤ 0.035 |
≤ 0.035 |
/ |
/ |
/ |
Propriedades mecânicas dos tubos com nadadeira incorporados ASTM A179
| Resistência à tração ((Mpa) |
Força de rendimento ((Mpa) |
Duração (%) |
Dureza ((HRB) |
| 325 Min |
180 Min |
35 minutos |
72 no máximo |
Características
- Precisão dimensional
- Alta resistência
- Durabilidade
- Resistência à corrosão
- Bom acabamento.
Inspecção e ensaios realizados
Inspecção da composição química, ensaio de propriedades mecânicas ((Força de tração, resistência ao rendimento, alongamento, flaqueamento, aplanamento, dureza, ensaio de impacto), ensaio de superfície e dimensão, ensaio não destrutivo,Ensaio hidrostático
Alguns dos principais benefícios dos tubos de barbatanas incorporadas do tipo G incluem:
- Eficiência de transferência de calor melhorada: As barbatanas aumentam a área de superfície disponível para transferência de calor, levando a uma melhor eficiência.
- Aumento do desempenho térmico: As barbatanas incorporadas ajudam a manter uma distribuição de temperatura mais uniforme, otimizando os processos de transferência de calor.
- Melhor resistência e durabilidade: As barbatanas integradas proporcionam resistência mecânica e robustez à construção geral do tubo.
- Resistência à corrosão: A ligação do tubo de barbatana minimiza o risco de corrosão e garante uma vida útil mais longa.
Aplicações
- Equipamento farmacêutico
- Equipamento químico
- Equipamento de água do mar
- Intercambiadores de calor
- Condensadores
- Indústria da celulose e do papel
- Empresas de perfuração de petróleo offshore
- Geração de energia
- Petroquímicos
- Processamento de gás
- Produtos químicos especiais
- Produtos farmacêuticos
