Tubos de soldagem em U-Fin de alta frequência de aço carbono ASTM A106 GR.B

Tubos de soldagem em U-Fin de alta frequência de aço carbono ASTM A106 GR.B

O que é um tubo de barbatanas soldadas de alta frequência?

O tubo de barbatana soldado de alta frequência é um tipo de tubo de barbatana, que é principalmente soldado por soldagem de alta frequência e é um novo tipo de excelente elemento de dissipação de calor.O tubo com nadadeira de soldagem de alta frequência é soldo com corrente de alta frequência, o método de soldagem é confiável e excelente, a costura de soldagem é pequena e a superfície do radiador é mais sólida e bonita.

O tubo com barbatanas soldado de alta frequência é um elemento dissipador de calor frequentemente usado em radiadores de tubos com barbatanas. Welding high-frequency welded finned tube on the base tube of the radiator improves the heat transfer coefficient of the heat exchanger side of the radiator and enhances the heat dissipation effect of the radiator, e o excelente efeito de dissipação de calor torna o tubo de barbatanas cada vez mais popular.

Características dos tubos com barbatanas de alta frequência

(1) Alta eficiência de produção, produção contínua de enrolamento;

(2) Baixo custo, depende das características da soldagem de alta frequência em si, do efeito de aquecimento da superfície da peça, para atingir o objectivo da soldagem,processo de soldagem não precisa adicionar quaisquer materiais metálicos de preenchimento;

(3) Dado que a corrente de alta frequência passa apenas pela superfície rasa do tubo de aço, a zona afectada pelo calor de soldadura é pequena.Portanto, a espessura adicional da parede causada por isso não precisa ser considerada no cálculo do projeto.Não é necessário um tratamento térmico após a solda da peça.

(4) Soldadura sólida, na configuração do equipamento razoável, parâmetros de processo perfeitos nas circunstâncias, pode alcançar entre a barbatana e empresa de soldadura de tubos de aço, pode suportar abertura frequente,desligamento causado pela onda de choque térmico.

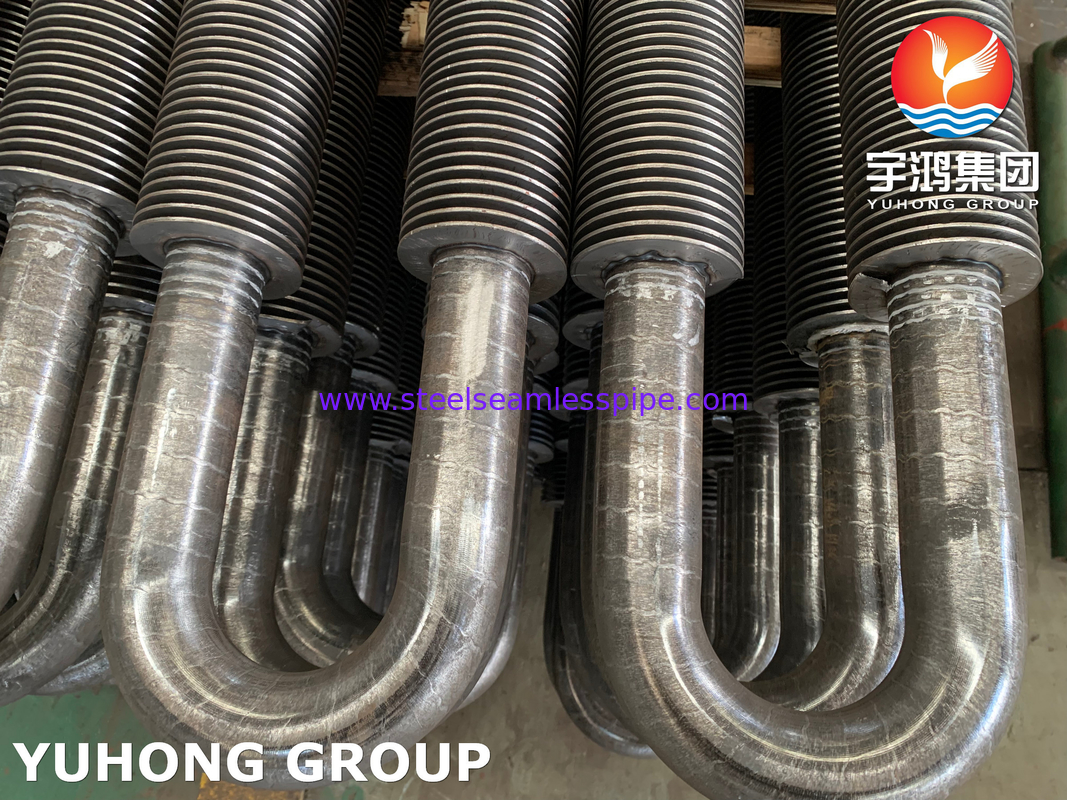

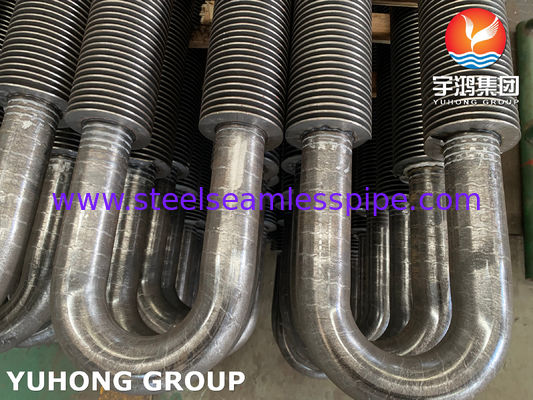

As vantagens do trocador de calor de tubo U-fin refletem-se principalmente nos seguintes aspectos: em primeiro lugar, o seu design único de cotovelo U permite que o fluido forme um fluxo contínuo no tubo,Melhoria da eficiência da transferência de calorEm segundo lugar, a presença de barbatanas aumenta a superfície do tubo, tornando a transferência de calor mais rápida e eficiente.O trocador de calor tem uma estrutura simples e compacta e é fácil de instalar e manter.

Composição química do GR.B:

Princípio do tubo de barbatanas HFW:

The basic principle of this kind of fin tube is to take the seamless steel tube on the outer packing band with a certain distance (strip perpendicular to the outer surface of the tube) and high-frequency current welding as the heat source.

Usando o efeito de pele e o efeito elétrico da corrente de alta frequência, o tubo de aquecimento local, a fita de aço e a superfície de contato a serem soldadas podem ser soldadas plastificadamente.

Ao mesmo tempo, a força de forja do tubo de barbatanas é aplicada ao óxido metálico e à forma plástica do contato fora do excesso de fusão,para realizar a combinação de átomos sólidos entre o tubo de aço e o material com nadadeiras.

Material equivalente:

Aplicações

- Centrais Elétricas
- Indústria química
- Instalações de recuperação de calor
- Indústria térmica

- Caldeira a vapor

- Refinaria de petróleo
