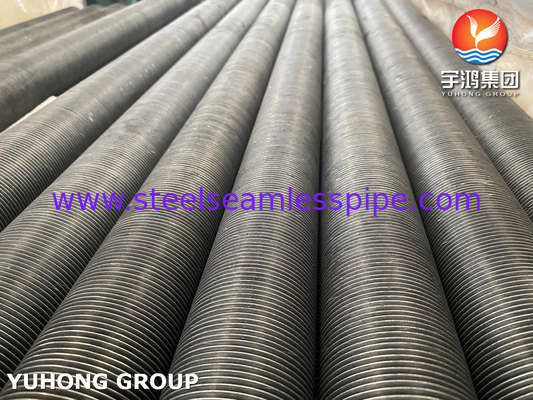

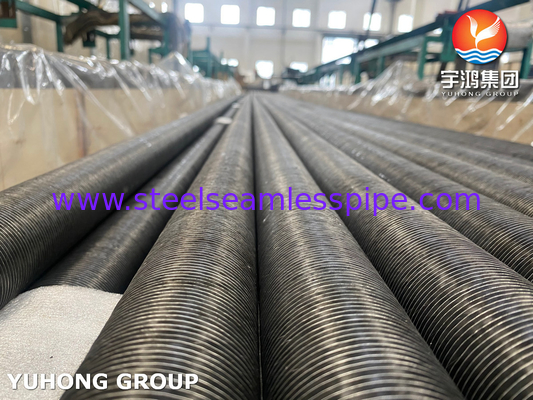

Tipo L Tubo de finalidade A179 Tubo de finalidade de aço carbono Al Fin Para arrefecedor de ar

A179 Tubos sem costura com alumínio Al1060 Tubos de fina do tipo G

Detalhes rápidos:

Tubo OD:16mm min. 219.1mm ((8'') max.
Comprimento do tubo: 25000 mm no máximo.
Altura das barbatanas: 50 mm no máximo.
Espessura das barbatanas: geralmente 0,2 mm ~ 3,0 mm
Peso da barbatana: 2,3 mm (11FPI) min. ou sob medida para o cliente

Processo de fabrico
A fita de barbatanas de alumínio é enrolada por tensão e colocada numa ranhura cortada no tubo com uma profundidade de flutuamento de aproximadamente 0,4 mm.

Proteção da superfície das extremidades planas
As duas extremidades dos tubos de pinças de tipo G com ranhuras devem ser metalizadas com zinco ou alumínio e revestidas por um sistema de arco de pulverização.

Critérios de aceitação
A norma API 661 ((Excambiadores de calor refrigerados a ar para serviços gerais de refinaria) ou as condições de entrega (TDC).

Acessórios
Caixa de suporte do tubo, pinça ou caixa de espaçamento (Materiais: alumínio, zinco e aço inoxidável).

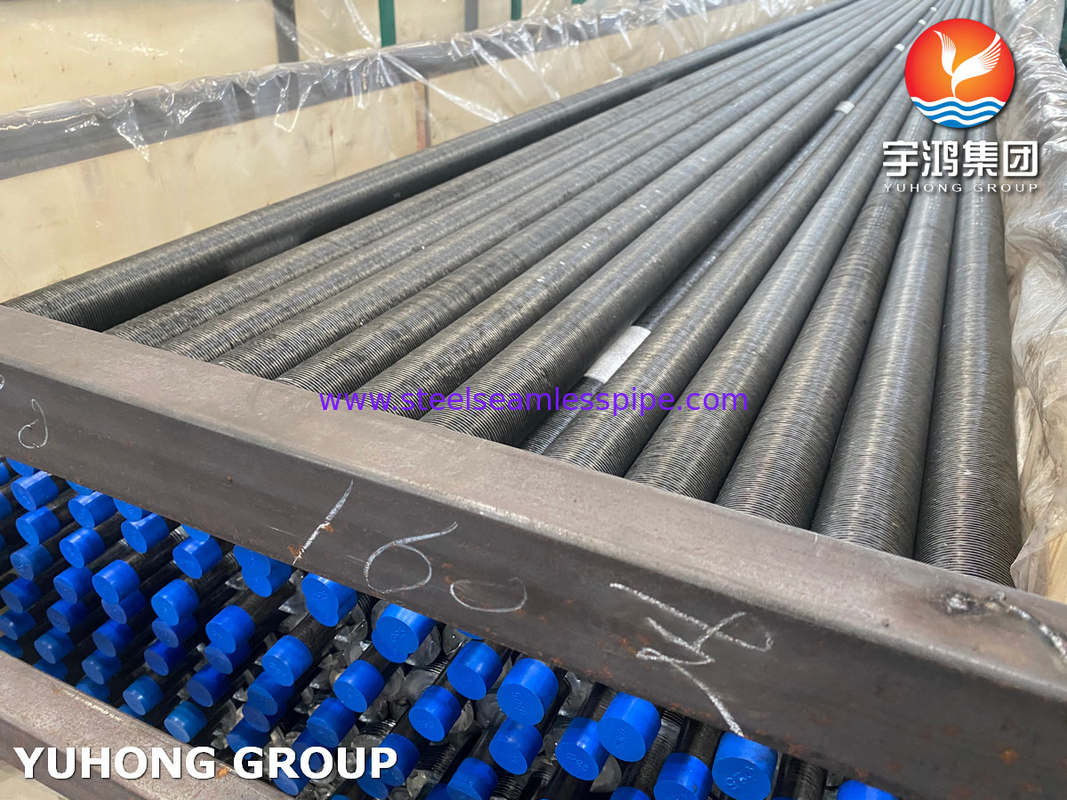

Condição de entrega:
As extremidades dos tubos são cortadas quadradas, livres de borras, secadas internamente e limpas ao ar, revestidas externamente com verniz em ambas as extremidades do tubo com barbatanas incorporadas G-Fin.
Os dessecantes são colocados em cada embalagem para transporte continental também.

Os tubos de barbatanas tipo L, também conhecidos como tubos de barbatanas de pé L, são um tipo de tubo com barbatanas usado em trocadores de calor, caldeiras e outros equipamentos de transferência de calor.São caracterizadas por uma barbatana que é enrolada ao redor do tubo e apoiada na base para formar uma forma de "L"Esta concepção aumenta a superfície para troca de calor, proporcionando uma fixação segura ao tubo de base.

Características principais:
Material: O tubo de base e as barbatanas podem ser feitos de vários materiais, incluindo aço carbono, aço inoxidável, alumínio e cobre, dependendo dos requisitos de aplicação.
Tipo de barbatana: As barbatanas são enroladas helicoidalmente em torno do tubo com um pé na base, criando uma forma de "L".Aumentar a eficiência da transferência de calor.
Processo de fabricação: As barbatanas são envolvidas mecanicamente ao redor do tubo, e o pé "L" fornece um ajuste apertado, garantindo boa condutividade térmica e resistência mecânica.

Benefícios:
Melhor transferência de calor: A forma "L" das barbatanas aumenta a área da superfície e aumenta a eficiência da troca de calor.

Fixação segura: A base de pé das barbatanas proporciona um ajuste apertado, garantindo que as barbatanas permaneçam firmemente ligadas ao tubo.

Versatilidade: Adequado para uma ampla gama de aplicações devido à disponibilidade de vários materiais e dimensões personalizáveis.

Durabilidade: A fixação segura das barbatanas ao tubo garante um desempenho a longo prazo, mesmo em condições exigentes.

Especificações:
Diâmetro do tubo: pode variar em função das necessidades da aplicação.
Altura e espessura das barbatanas: Personaliza-se para satisfazer requisitos específicos de transferência de calor.
Pitch da barbatana: o espaço entre as barbatanas pode ser ajustado de acordo com o desempenho térmico desejado.
Comprimento: fabricado com comprimentos especificados com base no projeto do trocador de calor.

Aplicações e vantagens:

Os domínios comuns de aplicação são:

1. Trocadores de calor: A179 Tubos de barbatana incorporados são amplamente utilizados em trocadores de calor para aumentar a eficiência de transferência de calor do equipamento.As barbatanas embutidas na superfície do tubo permitem uma área de superfície maior, o que ajuda a transferir o calor de forma mais eficiente.

2. Trocador de calor arrefecido a ar: o tubo de barbatana incorporado A179 é uma escolha ideal para trocadores de calor arrefecidos a ar. Estes tubos de barbatana têm uma grande área de superfície que promove uma transferência de calor eficiente,que podem ser críticos em trocadores de calor refrigerados a ar, onde não há meio secundário para transportar o calor.

3Resistência à corrosão: O material do tubo A179 é conhecido por sua boa resistência à corrosão.

4. Econômico: O material do tubo A179 é econômico, tornando-o uma escolha ideal para várias aplicações de transferência de calor.que melhora a performance térmica global, tornando-a uma opção económica e eficiente.

5. Design compacto: As barbatanas embutidas na superfície dos tubos de barbatanas embutidas do A179 permitem um design compacto, tornando-o uma escolha ideal onde o espaço é limitado,e é necessário um elevado grau de eficiência térmica.

Especificações:

Os tubos com nadadeiras de tipo G com ranhuras são combinados com dois materiais diferentes.




Vantagem competitiva:
Alta ligação mecânica:
As barbatanas de tipo G são incorporadas no tubo de base, proporcionando uma forte ligação mecânica que garante um bom contato térmico e uma transferência de calor eficiente.

Durabilidade:
A ligação mecânica da barbatana do tipo G oferece maior resistência ao ciclo térmico e ao estresse mecânico, aumentando a longevidade e a confiabilidade do tubo.

Melhor transferência de calor:
Semelhante às barbatanas do tipo L, as barbatanas do tipo G também aumentam a área da superfície, aumentando a eficiência geral de transferência de calor do tubo.

Resistência aos danos causados por secções finadas:
O design incorporado das barbatanas do tipo G as torna menos suscetíveis a danos causados por impactos físicos ou vibrações, tornando-as adequadas para ambientes acidentados.

Proteção contra corrosão:
As barbatanas de tipo G ajudam a proteger o tubo base A179 de ambientes corrosivos, reduzindo o risco de corrosão e prolongando a vida útil do tubo.

Acomodação de expansão térmica:
O projeto das barbatanas do tipo G permite um certo grau de expansão e contração térmica, o que pode ser benéfico em aplicações com temperaturas variáveis.

Eficiência da manutenção:
A construção robusta dos tubos de barbatanas do tipo G resulta frequentemente em menores requisitos de manutenção, reduzindo o tempo de inatividade e os custos operacionais.

Versatilidade:
Os tubos de barbatana do tipo G podem ser usados em uma variedade de aplicações, como em trocadores de calor resfriados a ar, economizadores e caldeiras, devido à sua alta eficiência e durabilidade.
