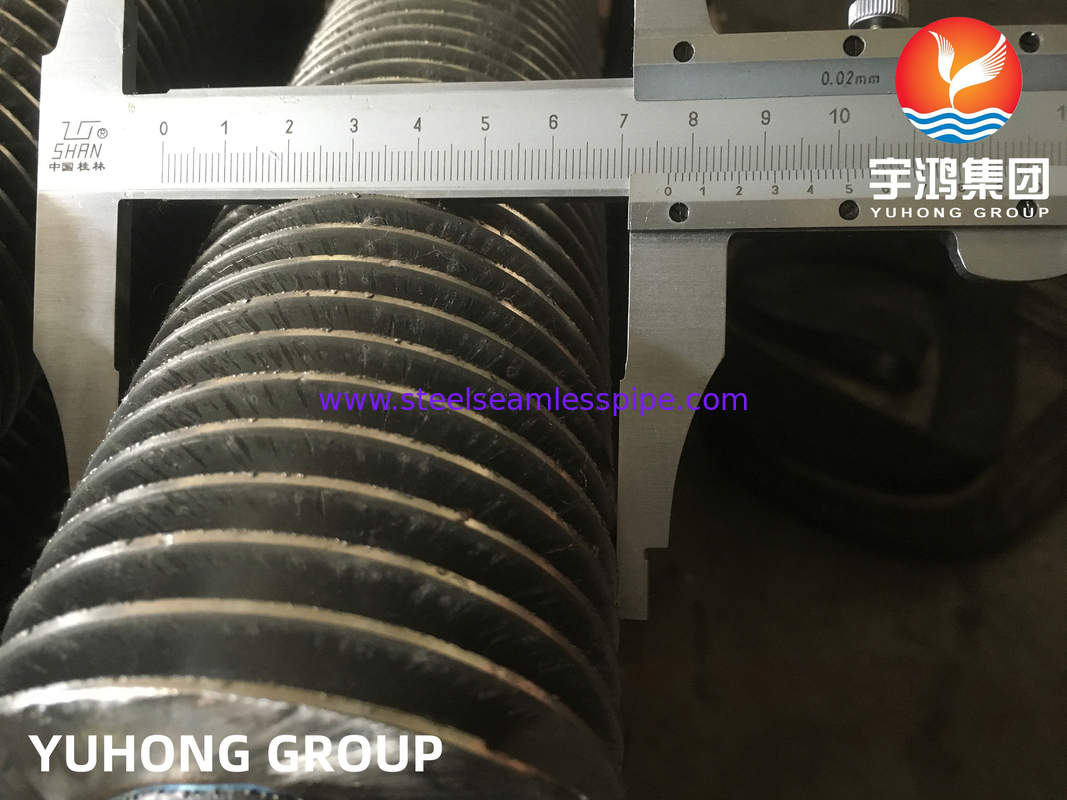

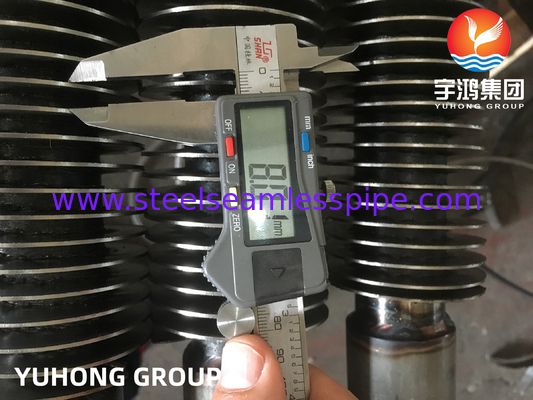

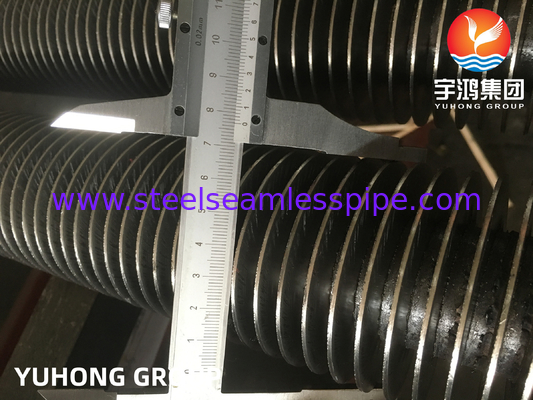

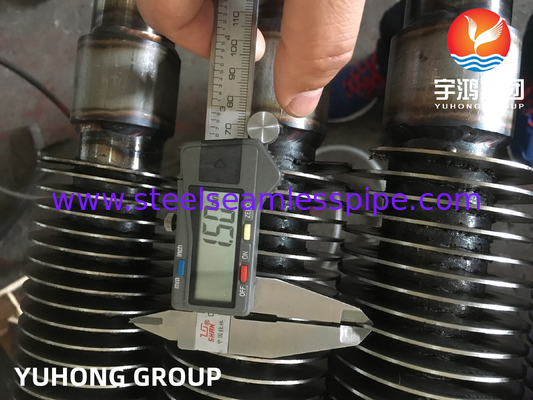

ASME SA213 T12 SMLS Tubos de base Fitas de aço carbono HFW Tubos finados para arrefecedor de ar
HFW Solid Fined Tubes é um acrônimo para Tubos Solid Fined Spiral Soldados de Alta Frequência.Os tubos com nadadeiras espirais proporcionam aos projetistas uma alta eficiência térmica e soluções de design compactas para uma variedade de trocadores de calor que usam gases de combustão limposExistem dois tipos de tubos de barbatanas espirais: sólidos e dentados.
Os tubos de barbatanas sólidas em espiral são fabricados envolvendo em espiral uma faixa contínua de barbatanas ao redor do tubo.As barbatanas são enroladas ao redor do tubo e continuamente soldadasA fita de barbatana é enrolada em espiral ao redor do tubo e continuamente soldada ao tubo de base ao longo da raiz da espiral por um processo elétrico de alta frequência.A fita de barbatana é tensionada e lateralmente retida à medida que se forma em torno do tubo, assegurando que a fita é em contacto firme com a superfície do tubo de base.Um processo de soldagem por arco de metal de gás é utilizado para soldar continuamente a tira da barbatana no ponto em que ela começa a dobrar em torno do diâmetro do tubo.
Composição química dos tubos de caldeira sem costura ASTM A213 T12
| Grau |
Composição química ((%) |
| C |
- Não |
P |
S |
Sim |
Cr |
Mo. |
| A213 T12 |
0.05-0.15 |
0.30-0.60 |
≤ 0.025 |
≤ 0.025 |
≤ 0.50 |
0.80-1.25 |
0.45-0.65 |
Propriedades mecânicas dos tubos de caldeira sem costura ASTM A213 T12
| Aço de baixa liga |
| Grau |
S.U.N.
Designação |
Tensile
Força,
min, ksi
[MPa] |
Rendimento
Força,
min, ksi
[MPa] |
Extensão
em 2 pulgadas, ou
50 mm,
Min, % |
Dureza |
| Brinell/Vickers |
Rockwell. |
| T12 |
K11562 |
60 [415] |
32 [220] |
30 |
163 HBW/
170 HV |
85 HRB |
Tratamento térmico da ASTM A213 T12
| Grau |
S.U.N.
Número |
Tipo de tratamento térmico |
Temperatura de austenitização/solução,
Min ou intervalo de [oC] |
Medios de arrefecimento |
Temperatura de recozimento ou de temperação subcrítica,
Min ou intervalo de [oC] |
|
ASTM
Cereais S |
| Aço ligado ferrítico |
| T12 |
K11562 |
Requeijão total ou isotérmico |
- Não. |
- Não. |
- Não. |
- Não. |
| normalize e temperar |
- Não. |
- Não. |
- Não. |
- Não. |
| Requeijão subcrítico |
- Não. |
- Não. |
1200 a 1350[650 a 730] |
- Não. |
Detalhes técnicos/detalhes do tubo de base
Diâmetro do tubo: 20 mm OD Min a 219 mm OD Max.
Espessura do tubo: mínimo 2 mm até 16 mm
Material do tubo: aço carbono, aço inoxidável, aço ligado, aço corten, aço duplex, aço super duplex, inconel, aço de níquel e liga de níquel, material CK 20 e outros materiais.
Detalhes da barbatana
Espessura das barbatanas: Min. 0,8 mm a Max. 4 mm
Altura das barbatanas: Min 0,25 ̊ (6,35 mm) a Max.1.5 ′′ (38 mm)
Densidade de barbatanas: Min 43 barbatanas por metro até máximo 287 barbatanas por metro
Materiais: aço carbono, aço inoxidável, aço ligado, aço corten, aço duplex e incollagem.
Para uma cotação rápida, por favor, envie com o seguinte requisito:
Número de peças,
Tubos de base: diâmetro, espessura, comprimento e especificação do material.
As barbatanas: especificação do material, tipo (sólido ou serrilhado), altura, espessura, espaçamento, comprimento das barbatanas e secções sem barbatanas.
Período de entrega exigido.
