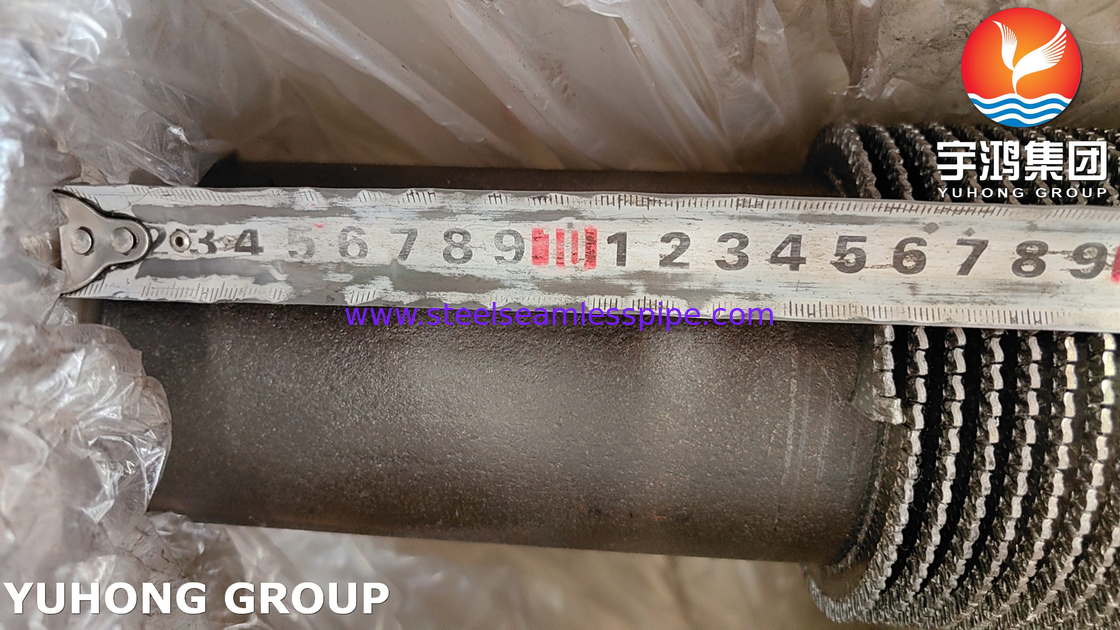

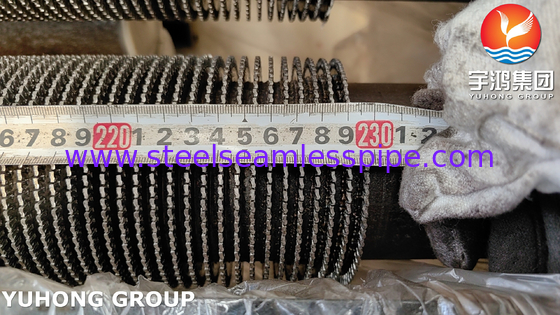

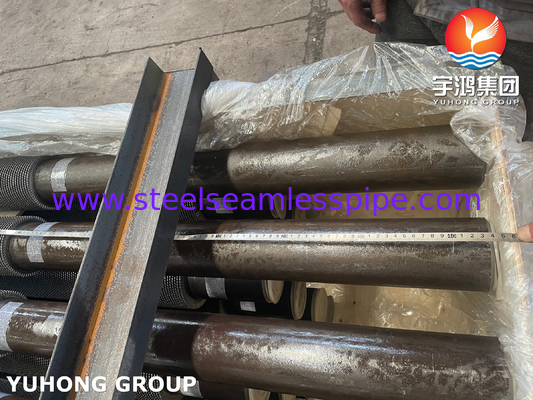

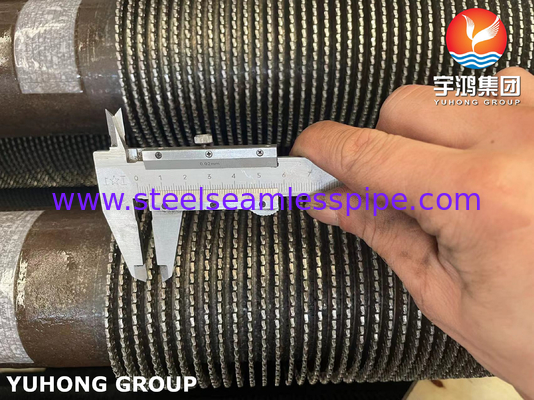

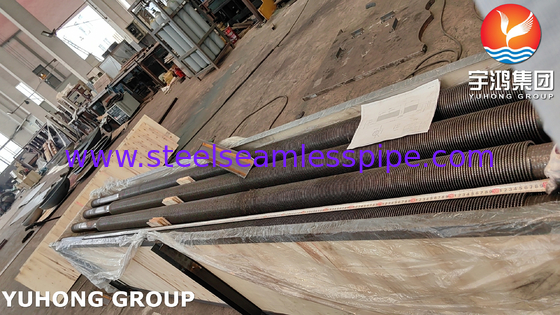

ASME SA335 P9 11CR Tubos de barbatanas serradas de aço ligado para transferência de calor

Visão geral:

Os tubos com barbatanas helicoidais e serrilhadas da Yuhong Group são produzidos da mesma forma que as barbatanas sólidas, exceto que antes da faixa de barbatanas ser formada ao redor do tubo,a faixa das barbatanas é cortada (ou serrada) transversalmente de uma borda (que se tornará a borda exterior dos segmentos das barbatanas) até 1/4" da outra borda, deixando uma porção não cortada que se tornará uma base contínua para os segmentos das barbatanas.

O intervalo entre os cortes (que determina a largura do segmento após a formação da tira ao redor do tubo) pode ser especificado como 5/32′′ ou 5/16′′.

Após o corte, a faixa de barbatanas é mantida sob tensão e confinada lateralmente à medida que se forma ao redor do tubo, garantindo assim um contato forçado com a superfície do tubo.

À medida que a faixa da barbatana se forma ao redor do tubo, sua borda externa (serrada) se espalha, abrindo os segmentos como pétalas de uma margarida.Uma soldagem contínua é aplicada no ponto em que a faixa da barbatana começa a dobrar em torno do diâmetro do tubo usando o processo exclusivo de soldagem por arco de gás do grupo Yuhong (GMAW)Este processo de soldadura cria a fixação mais forte da barbatana ao tubo na indústria, excelentes características de transferência de calor,baixa queda de pressão no lado da barbatana e pouca ou nenhuma alteração na microestrutura do grão e nas características físicas, mesmo quando são utilizados tubos de cromo de 3% a 9%.

Descrição:

Composição química:

Propriedades mecânicas:


Aplicação:

1. Trocadores de calor: Estes tubos de barbatanas são predominantemente usados em trocadores de calor para maximizar a eficiência da transferência de calor.facilitando uma melhor troca de calor entre o fluido dentro do tubo e o ambiente circundante através da convecção.

2. Caldeiras: SA335 P9 11CR tubos de barbatana dentada são utilizados em caldeiras para melhorar a eficiência da transferência de calor.Melhorando a transferência de calor dos gases quentes para a água no interior do tubo.

3Condensadores: em aplicações de condensadores, estes tubos de barbatanas são utilizados para facilitar a condensação do vapor em forma líquida, transferindo eficientemente o calor para longe do fluido de trabalho.As barbatanas dentadas permitem uma melhor dissipação de calor, melhorando o desempenho geral do condensador.

4- Refrigeradores de ar:SA335 P9 11CR Tubos de barbatanas dentadas são também utilizados em unidades de arrefecimento de ar, onde ajudam a arrefecer um fluxo de gás quente, aumentando a área de contacto entre o gás quente e o meio de arrefecimento (eAs barbatanas dentadas ajudam a dissipar o calor de forma eficaz, conduzindo a um resfriamento eficiente.

5Indústrias de Processos: Estes tubos de barbatana encontram aplicações em várias indústrias de processo, tais como petroquímica, refinaria,e instalações químicas onde a transferência eficiente de calor é crucial para numerosas operações como a destilação, evaporação e reacções químicas.

6Instalações de energia: os tubos de barbatanas dentadas SA335 P9 11CR desempenham um papel vital nas usinas de energia para aplicações de recuperação de calor, como em geradores de vapor, economizadores e pré-aquecedores de ar.Eles ajudam a maximizar a eficiência energética aumentando a taxa de transferência de calor.
