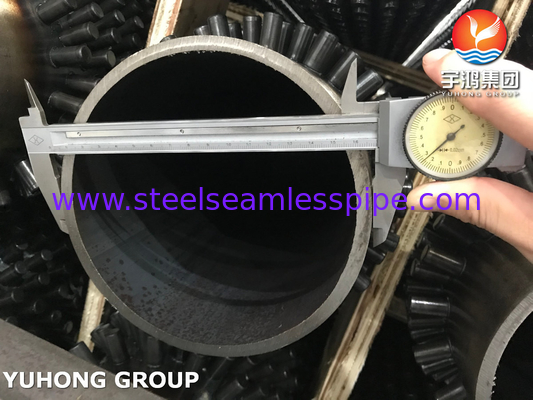

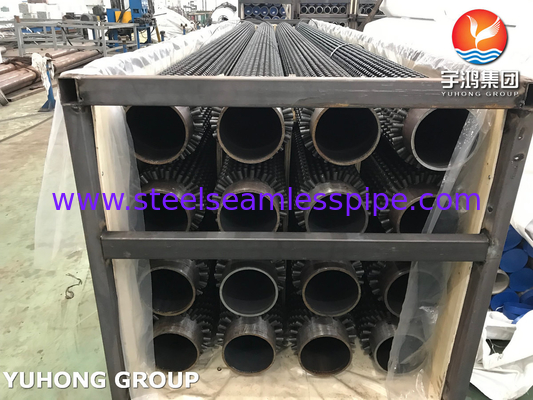

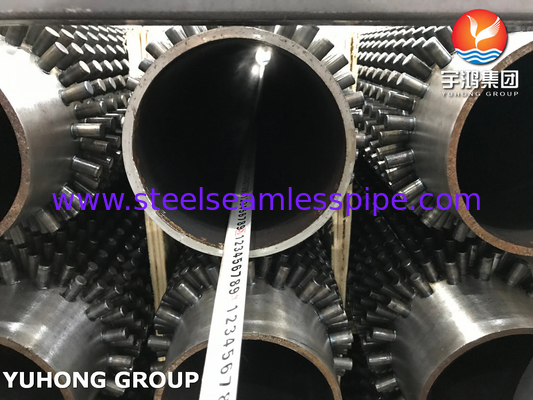

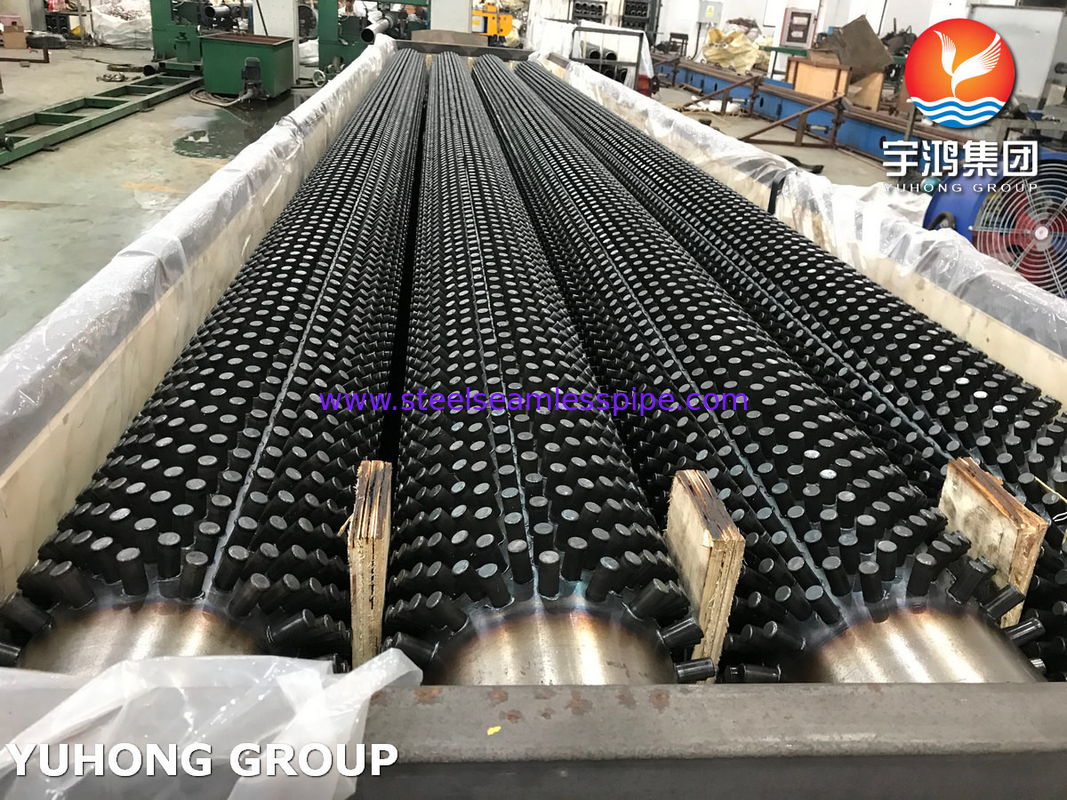

Tubos aletados soldados com pinos ASME SA106 Gr.B para caldeiras e trocadores de calor
Visão geral:
SA106 GR.B refere-se a uma classe específica de material de aço carbono que está em conformidade com a norma ASTM A106. É comumente usado em aplicações de alta temperatura e pressão, como na indústria de petróleo e gás, geração de energia e muito mais.
Os tubos aletados com pinos são componentes usados em trocadores de calor e caldeiras para aumentar a eficiência da transferência de calor. Esses tubos possuem pequenos pinos ou aletas fixados à superfície externa, aumentando a área de superfície para transferência de calor. Este projeto melhora o desempenho térmico geral do trocador de calor ou da caldeira, facilitando uma melhor troca de calor entre o fluido dentro do tubo e o ambiente externo.
Quando o material SA106 GR.B é usado para fabricar tubos aletados com pinos, ele garante alta resistência, resistência à corrosão e desempenho confiável em condições exigentes. Esses tubos são projetados para suportar altas temperaturas e pressões, mantendo sua integridade estrutural por longos períodos.
O Grupo Yuhong oferece uma variedade de tubos aletados com pinos de alta qualidade. Nossos produtos são exportados para o exterior e ganharam elogios unânimes dos clientes.
Descrição:
| Padrão |
ASME SA106 |
| Material do tubo base |
Gr.B |
| Tipo de aleta |
Com pinos |
| Material da aleta |
Aço carbono |
| Diâmetro externo do tubo base |
Acima de 100 mm |
| Altura do pino |
25,4 mm |
| Diâmetro do pino |
O tamanho padrão é circular para a porção estendida 0,5” (12,7 mm) ou personalizado |
| Espaçamento dos pinos |
0,625” (15,875 mm) ou 63 pinos por plano por metro ou personalizado |
| Extremidade do tubo |
Extremidades lisas, extremidades chanfradas |
| Extremidade nua |
Conforme solicitação do cliente |
| Capacidade de produção |
Mais de 2000 metros por dia |
Composição química do tubo base:
| Grau |
C |
Mn |
P |
S |
Si |
Cr |
Cu |
Mo |
Ni |
V |
| B |
0,30 máx. |
0,29-1,06 |
0,035 máx. |
0,035 máx. |
0,10 min. |
0,40 máx. |
0,40 máx. |
0,15 máx. |
0,40 máx. |
0,08 máx. |
Propriedades mecânicas do tubo base:
| Grau |
Resistência à tração, min, ksi (MPa) |
Resistência ao escoamento,
min, ksi (MPa) |
Alongamento em 2 pol.
ou 50 mm, min (%) |
Temperatura de tratamento térmico,
min, °F(°C) |
| Longitudinal |
Transversal |
| B |
60(415) |
35(240) |
30 |
16.5 |
1200(650) |
Aplicação e princípio de funcionamento do tubo aletado com pinos:
1. O equipamento é usado exclusivamente para a soldagem de tubos com pinos. Os tubos com pinos produzidos com este equipamento são um componente de troca de calor com eficiência energética. É caracterizado por alta eficiência de transferência de calor e alta pressão de suporte, e é mais adequado para áreas de alta temperatura. É usado principalmente na recuperação de calor residual, petroquímica, sistemas de troca de calor de caldeiras de usinas e outras indústrias.
A aplicação de tubos com pinos na câmara de convecção de fornos de aquecimento da indústria petroquímica pode aumentar o coeficiente de transferência de calor do lado da fumaça. A área dos tubos com pinos é de 2 a 3 vezes a dos tubos lisos. Sob a condição de projeto razoável, o uso de tubos com pinos pode obter a mesma intensidade de calor que a radiação.
2. O tubo com pinos é uma peça de troca de calor integrada processada usando soldagem por resistência do tipo contato de frequência de energia e soldagem por fusão por força de recalque.
3. O equipamento adota soldagem sem tumor metálico de tocha dupla. O motor de passo é usado para a divisão da cabeça do pino; e o guia linear usa o deslizamento da cabeça da máquina. A precisão da soldagem é garantida.
4. O soldador de tubos com pinos é um soldador integrado mecânico-elétrico. A parte de controle elétrico adota o controle do programa PLC e a configuração de parâmetros da interface homem-máquina, e a operação é simples e confiável. Os parâmetros de soldagem adotam configurações de computador de placa única. Seu desempenho é estável e conveniente.
Principais parâmetros técnicos do tubo com pinos do GRUPO YUHONG:
1. Capacidade de entrada nominal: 90KVA
2. Tensão de entrada nominal: 380V±10%
3. Diâmetro dos tubos de aço soldados: 60-220mm
4. Diâmetro dos pinos soldados6-14mm (e outros pinos com formatos anormais)
5. Comprimento efetivo dos tubos de aço soldados: 13m
6. Espaçamento axial dos pinos soldados: pode ser ajustado livremente
7. Disposição dos pinos soldados radialmente: número par
8. Ao soldar materiais de aço inoxidável, o pré-aquecedor é necessário (feito pelo próprio usuário).
Se você estiver interessado em nossos produtos Yuhong, entre em contato por telefone ou e-mail, trataremos sua consulta o mais rápido possível e lhe daremos o melhor suporte
