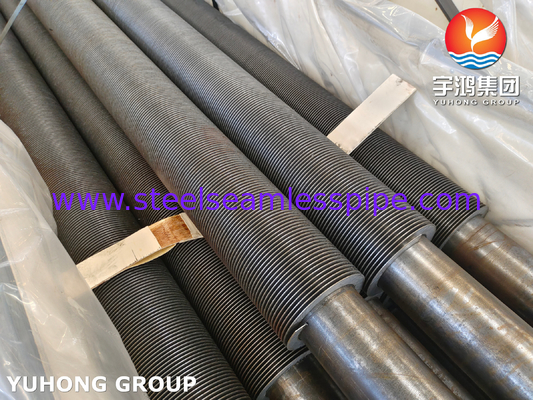

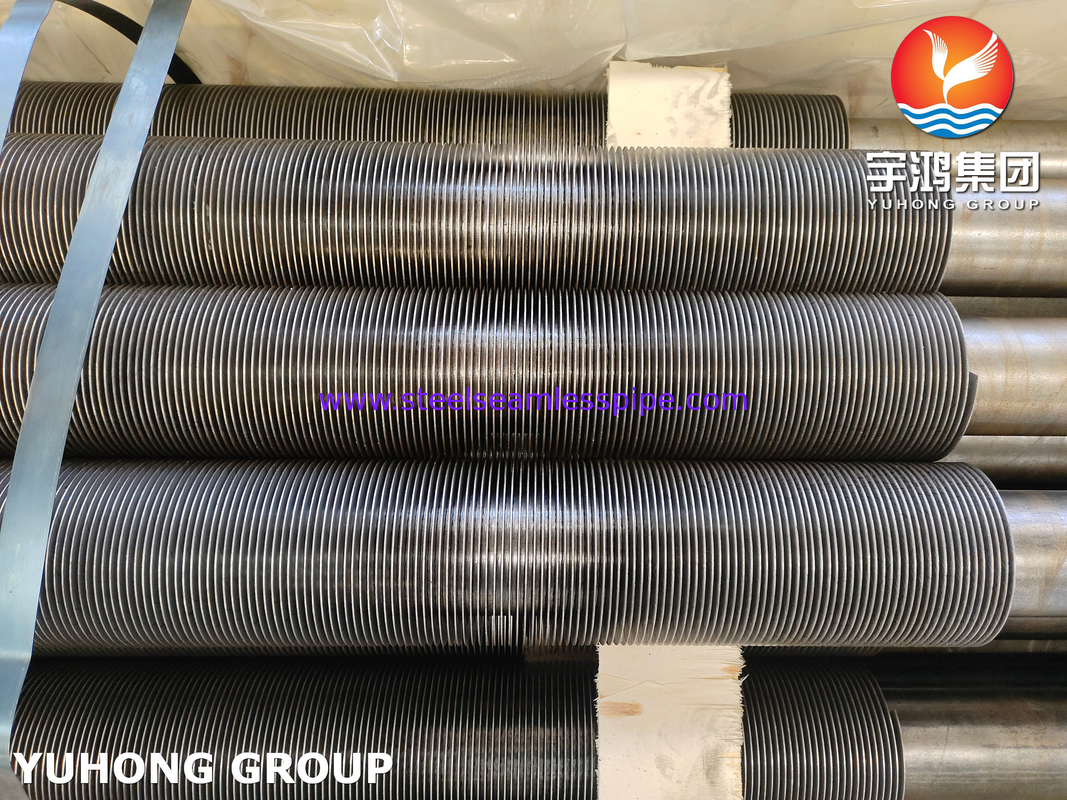

ASME SA106 Gr.B Tubos de pinças soldados de aço carbono de alta frequência para aplicações em condensadores

ASME SA106 Gr.B Condensador de tubos de pinhas soltas de alta frequência de aço carbono

A norma ASME SA106 Gr.Bé um material de tubos de aço sem costura na norma americana ASME com uma resistência de rendimento de 241.000 psi, uma resistência à tração de 413.000 psi e uma densidade de 0,285 lb/in3.Este material de tubos de aço é amplamente utilizado em petróleo de alta temperatura e alta pressão, química, energia elétrica e outros campos industriais, como um tubo de transporte de fluidos, tubo de caldeira, tubo de trocador de calor e assim por diante.

A norma ASME SA106 Gr.BO tubo de aço sem costura tem um excelente desempenho a altas temperaturas e resistência à corrosão, pode ser utilizado durante muito tempo na faixa de temperatura de -29°C a +482°C,e pode resistir à erosão de uma variedade de meios corrosivosAlém disso, o tubo de aço também possui boas propriedades de processamento e soldagem, fácil de processar e soldar, e pode atender aos requisitos de vários sistemas de tubulação complexos.É utilizado principalmente para aquecimento de tubos de superfície de caldeiras de baixa e média pressão (a pressão de trabalho não é geralmente superior a 5 °C)..88Mpa, temperatura de funcionamento inferior a 450°C); para caldeiras de alta pressão (a pressão de funcionamento é geralmente superior a 9,8Mpa, temperatura de funcionamento entre 450°C e 650°C) tubos de aquecimento de superfície, economizador, superaquecedor,aquecedor, tubos da indústria petroquímica, etc.

Tecnologia de fabrico de tubos de barbatanas soldados de alta frequência

(1) Aquisição e reinspecção de tubos de aço: os tubos de aço devem ser adquiridos de acordo com as normas e os termos técnicos exigidos pelos desenhos;A reinspecção deve ser efectuada com cuidado., e o conteúdo da reinspecção deve incluir: a verificação da coerência das quantidades, especificações e materiais,e se os materiais de certificação de materiais e os relatórios de inspecção relevantes são completos e eficazesVerificar a aparência e a dimensão geométrica da raiz e verificar a composição química e as propriedades mecânicas do material, de acordo com o número do forno e do lote, respectivamente;Pelo menos 10% dos materiais que necessitam de exploração suplementar em base raiz por raiz devem ser amostrados para exploração suplementar..

(2) Preparação antes da fixação das barbatanas e da soldadura: a superfície do tubo de aço deve ser propícia ao enrolamento e a superfície do tubo óptico deve estar livre de buracos, abolhos, sobreposições e ranhuras.Antes da solda, é necessário remover os óxidos, a graxa e as impurezas na superfície exterior do tubo de base que afectam a qualidade da solda e o revestimento, geralmente utilizando tratamento de polir ou de areia,Tubos de enrolamento com barbatana, utilizando uma placa fina de aço para abrir a fita e cortando todo o rolo de placa fina de aço até à largura exigida de acordo com a altura da barbatana exigida;

(3) Soldadura por enrolamento de nadadeira: o tubo de aço a enrolar é instalado na máquina de soldadura por enrolamento de nadadeira e a nadadeira é soldada de acordo com o processo de soldadura por enrolamento qualificado,e o tubo de barbatana é soldado no lado móvel do trilho de guia fixo até que o comprimento de soldagem exigido seja atingido;

(4) Inspecção e ensaio: a inspecção da aparência e a inspecção de raspagem e de descolamento do tubo de barbatanas enroladas são efectuadas uma a uma,e os resultados dos ensaios devem estar em conformidade com os desenhos e os requisitos técnicos
Em seguida, o ensaio hidráulico é realizado um por um, a pressão de ensaio é 1,5 vezes a pressão de projecto ou os requisitos de desenho, e o tempo de manutenção da pressão não é inferior a 5 minutos;

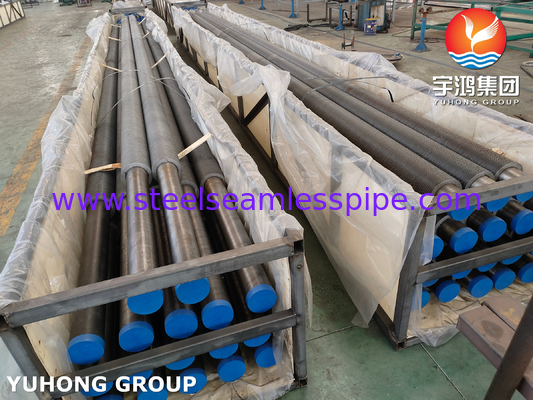

(5) Protecção das barbatanas: o tubo das barbatanas é limpo com ar comprimido após a sua fabricação.O tubo com nadadeiras de aço carbono e de aço ligado é pulverizado com tinta anticorrosiva, e a superfície do tubo de barbatanas de aço inoxidável é pulverizada com óleo brilhante após inspecção.As duas extremidades do tubo com nadadeiras são protegidas com tampas para evitar que a água e detritos entrem no tubo.

As principais vantagens dos tubos de barbatana soldados de alta frequência são:

1 Alta eficiência de produção, produção contínua de enrolamento;

2 Baixo custo, baseia-se nas características da soldagem de alta frequência em si - efeito de pele que aquece a superfície da peça de trabalho, para alcançar o propósito da soldagem,o processo de solda não necessita de adição de materiais metálicos de preenchimento;

3Dado que a corrente de alta frequência passa apenas pela superfície rasa do tubo de aço, a zona afectada pelo calor de soldadura é pequena.Portanto, a quantidade adicional de espessura da parede causada por isso não precisa ser considerada no cálculo do projeto.■ a peça não necessita de tratamento térmico após a solda;

4 Soldadura sólida, no caso de uma configuração razoável do equipamento e de parâmetros de processo perfeitos, pode ser alcançada uma soldadura sólida entre a barbatana e o tubo de aço,e pode resistir às flutuações de choque térmico causadas por abertura e desligamento frequentes.
Como o tubo de barbatanas soldadas de alta frequência tem as vantagens acima, é cada vez mais utilizado no petróleo, químico,Energia elétrica e outras indústrias de novos elementos de transferência de calor eficientes, para reforçar a transferência de calor para fora do tubo, melhorar a recuperação da eficiência térmica, para fins de economia de energia e redução do consumo.

ASTM A106/ASME SA106 Gr.A /B/C Posição química

Requisito de resistência à tração ASTM A106/ASME SA106 grau A, B e C
