| Lugar de origem: | China |
| Marca: | YUHONG |
| Certificação: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Número do modelo: | Tubo de barbatana incorporado de grau A1 ASTM A210 |
| Quantidade de ordem mínima: | 10 PCS |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote Dobra-de madeira do caso do ferro do caso das exigências com tampão plástico |
| Tempo de entrega: | Depende da quantidade |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 1000 toneladas pelo mês |
| Material de tubos: | ASTM A210 Grau A1 | Tipo de barbatana: | Incorporado |
|---|---|---|---|
| Material das barbatanas: | AL 1060 | Aplicação: | Cambista de calor Heater Parts |
| Realçar: | ASTM A210 Tubos com nadadeiras incorporadas,Tubos de carvão de aço tipo G,Al 1060 Tubos de barbatana incorporados |
||

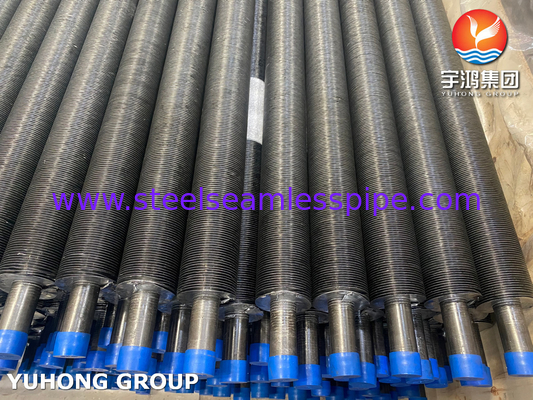

Aço carbonoTubos de barbatanas de tipo G incorporados ASTM A210 grau A1 Al 1060
Visão geral:
O tubo com nadade de alumínio é uma parte importante do trocador de calor, em especial o tubo com nadade de alumínio, que é leve e fácil de fabricar.e é comumente utilizado em dispositivos de troca de calor.
A principal característica do projeto dos tubos de barbatana incorporada envolve a barbatana sendo inserida e soldada em um sulco helicoidal cortado nos tubos.
As barbatanas incorporadas são mais adequadas para utilização em ciclos térmicos elevados ou em temperaturas elevadas e onde o lado da barbatanha será submetido a uma limpeza regular.Este tipo de barbatana tem uma grande limitação, sendo necessária uma espessura mínima da parede de 1No entanto, as barbatanas do tipo G podem suportar temperaturas de até 400 ° C e podem incorporar barbatanas de aço carbono para uma melhor condutividade.
Processo de Fabricação
Especificamente, o tubo de barbatana tipo G é uma ranhura espiral com uma certa largura e profundidade que é pré-processada no tubo de aço e, em seguida, a fita de alumínio é incrustada no tubo de aço no equipamento.Durante o processo de enrolamento, devido a uma certa força de pretensão, a fita de aço será apertada firmemente na ranhura em espiral, garantindo assim uma certa área de contacto entre a fita de aço e o tubo de aço.
A fim de evitar que a fita de aço rebote e caia, ambas as extremidades da fita de aço devem ser soldadas ao tubo de aço.Deve haver uma certa reação entre a fita de aço e o sulco espiralSe a reação é demasiado pequena para formar uma interferência, o processo de inserção é difícil de proceder sem problemas.
Além disso, a correia de aço enrolada terá sempre um certo rebote, pelo que a correia de aço e a superfície inferior da ranhura espiral não podem ser bem unidas.A inserção de barbatanas pode ser realizada em equipamentos gerais, e o custo não é alto.
A210 Grau A1 Composição química
|
Grau |
C (max) |
- Não |
Si(Min) |
P (max) |
S (max) |
|
A1 |
0.27 |
Max 0.93 |
0.10 |
0.035 |
0.035 |
Propriedades mecânicas
|
Grau |
Resistência à tração ((Mpa) |
Força de rendimento ((Mpa) |
Duração (%) |
|
A1 |
≥ 415 |
≥ 255 |
≥ 30 |
Tipo G Tubo de barbatanas incorporado Detalhes rápidos:
Material do núcleo do tubo:
1Aço carbono: A179, A192, SA210 Gr A1/C, A106 Gr B
2. aço inoxidável: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. Cobre: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Material das barbatanas:
1. Alumínio (Al.1100, Alu.1060)
2- Cobre.
3Aço
Tipo de barbatanas: plano sólido
Tipo de tubo de nadadeira: Tipo G Incorporado
Diâmetro externo (OD): 16 mm Min ~ 50,8 mm max.
Comprimento do tubo: até 18 000 mm.
Altura das barbatanas: 16,5 mm no máximo.
Espessura das barbatanas: geralmente 0,4 mm~0,6 mm
Espaçamento das barbatanas: mínimo de 2,1 mm (12FPI)
Protecção da superfície: ambas as extremidades nuas devem ser de zinco ou alumínio metalizado por revestimento do sistema de arco de electrospray.
Acessórios: Caixas de suporte de tubos, pinças ou caixas de espaçamento (materiais: alumínio, zinco e aço inoxidável).
Aplicações
- Equipamento farmacêutico
- Equipamento químico
- Equipamento de água do mar
- Intercambiadores de calor
- Condensadores.
- Indústria de celulose e papel
- Empresas de perfuração de petróleo offshore
-Geração de energia
- Petroquímica
- Processamento de gás
