ASTM A106 / ASME SA 106 Gr.B Tubo aleta soldado por alta frequência em aço carbono tipo U
Visão geral
As aletas são um tipo de elemento de troca de calor. São utilizadas principalmente para melhorar a eficiência da troca de calor. As aletas são geralmente adicionadas à superfície do tubo de troca de calor para aumentar a área da superfície externa (ou área da superfície interna) do tubo de troca de calor, alcançando assim o objetivo de melhorar a eficiência da troca de calor do tubo de troca de calor.
Os tubos com aletas possuem as características de alta potência de transferência de calor, grande área de dissipação de calor, longa vida útil e amplos requisitos de controle de temperatura. Sua área de transferência de calor é várias a dezenas de vezes maior do que a dos tubos lisos e tem o efeito de fortalecer a transferência de calor e reduzir a resistência.
Tendo em vista que os tubos com aletas são instalados em equipamentos mecânicos, como caldeiras, e devem suportar o teste de alta temperatura contínua, ao selecionar tubos com aletas, é necessário selecionar tubos com aletas com desempenho mais notável, conforme segue. Os tubos com aletas possuem forte resistência à corrosão. Se os tubos com aletas selecionados não forem resistentes à corrosão, eles são propensos à corrosão em condições de alta temperatura contínua.
Em segundo lugar, os tubos com aletas possuem forte resistência ao desgaste. Se os tubos com aletas forem desgastados, o efeito de transferência de calor será perturbado em um grau correspondente. Portanto, tubos com aletas com forte resistência ao desgaste devem ser selecionados.
Terceiro, o tubo de aleta possui baixa resistência térmica de contato. Somente escolhendo tubos com aletas com baixa resistência térmica de contato, o desempenho do tubo com aletas pode ser mantido em condições de alta temperatura contínua; o tubo com aletas possui forte estabilidade. Somente escolhendo tubos com aletas com forte estabilidade, o desempenho da transferência de calor não pode ser afetado em condições de alta temperatura contínua; quinto, o tubo de aleta possui boa resistência à poeira.

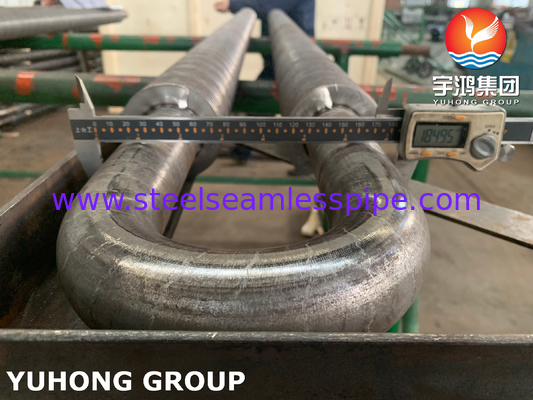

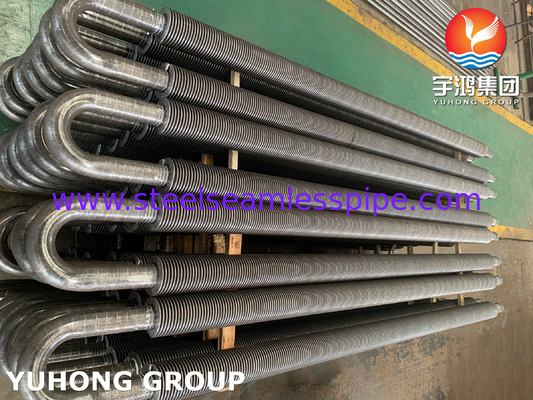

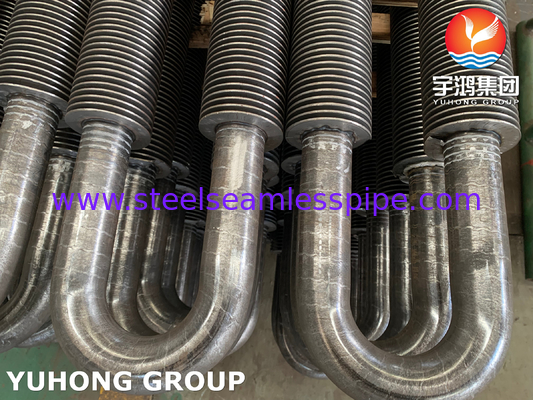

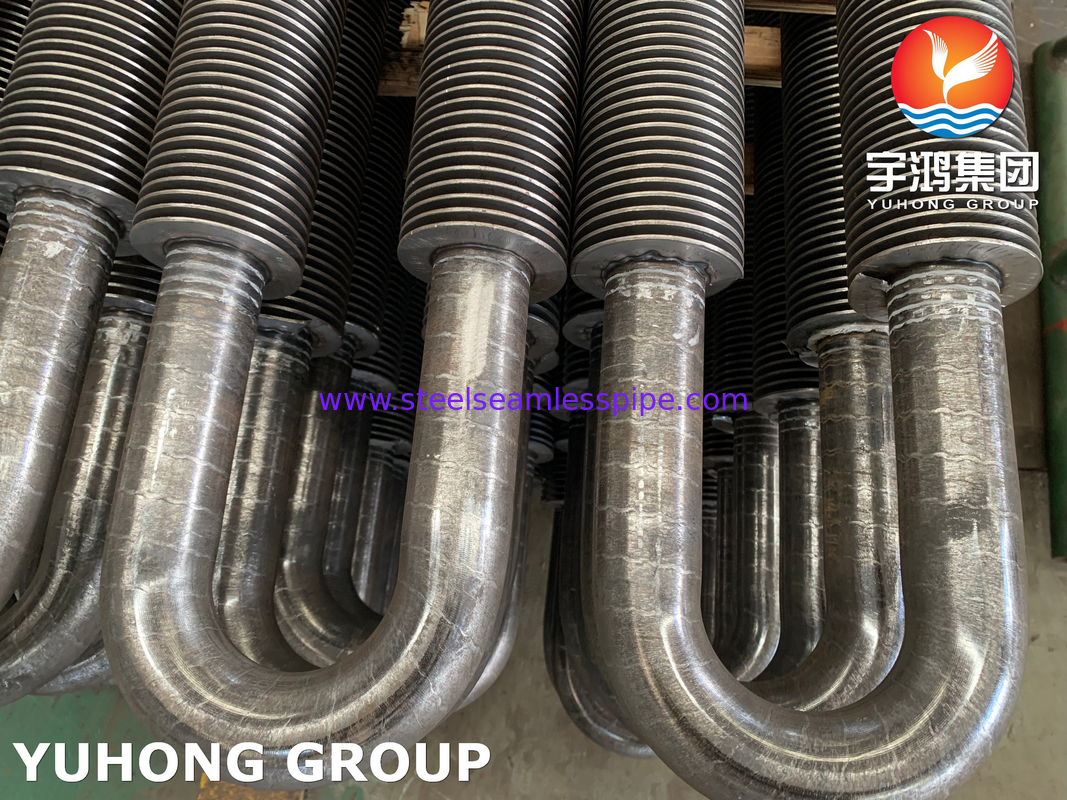

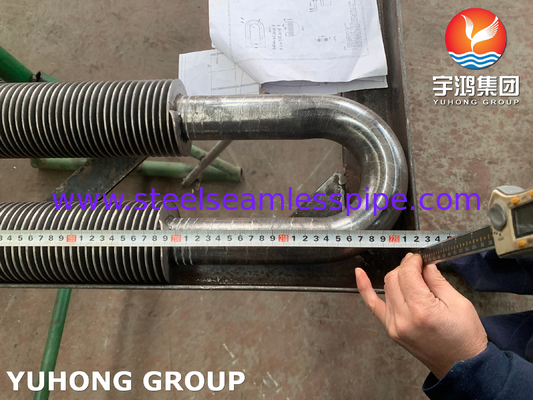

O tubo com aletas em forma de U HFW ASTM A106 Gr.B é um tubo trocador de calor feito de aço carbono com um perfil de aleta exclusivo em forma de "U". As aletas em forma de "U" são soldadas na superfície externa do tubo de forma espiral para formar uma superfície estendida, o que pode melhorar a eficiência geral da transferência de calor.
Posição química de A106 Gr.A / B/ C
| Grau |
A |
B |
C |
| C |
0.25 |
0.3 |
0.35 |
| Mn |
0.27-0.93 |
0.29-1.06 |
0.29-1.06 |
| P |
0.035 |
0.035 |
0.035 |
| S |
0.035 |
0.035 |
0.035 |
| Si |
≥0.10 |
≥0.10 |
≥0.10 |
| Cr |
0.4 |
0.4 |
0.4 |
| Cu |
0.4 |
0.4 |
0.4 |
| Mo |
0.15 |
0.15 |
0.15 |
| Ni |
0.4 |
0.4 |
0.4 |
| V |
0.08 |
0.08 |
0.08 |
Requisito de tração do ASTM A106 grau A, B e C.
| Grau |
Grau A |
Grau B |
Grau C |
| Resistência à tração, min., psi |
48000 |
60000 |
70000 |
| Resistência ao escoamento, min., psi |
30000 |
35000 |
40000
|
Aplicações
Caldeiras de usinas
Reaquecedores
Economizadores
Aquecedores e reformadores petroquímicos / refinarias
Seções de convecção
Unidades de recuperação de calor residual (WHRUs)
Aquecedores de fluido térmico
Caldeiras industriais a vapor
