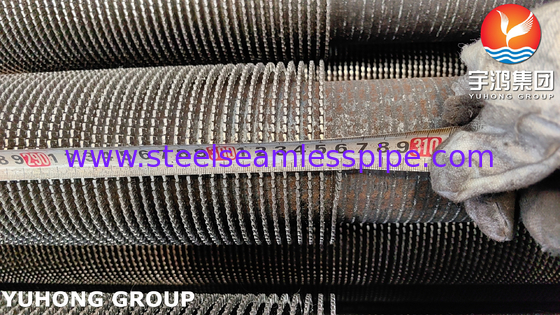

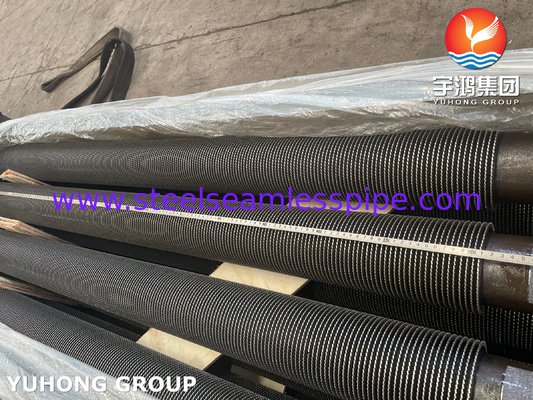

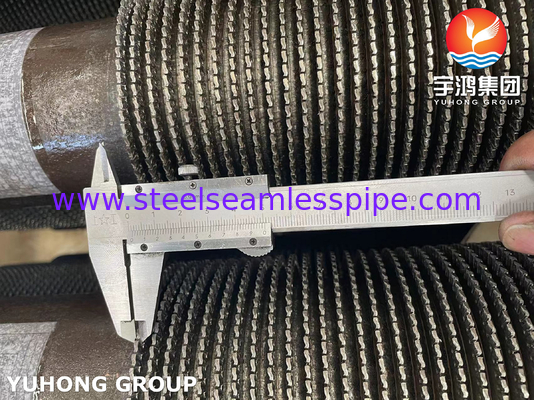

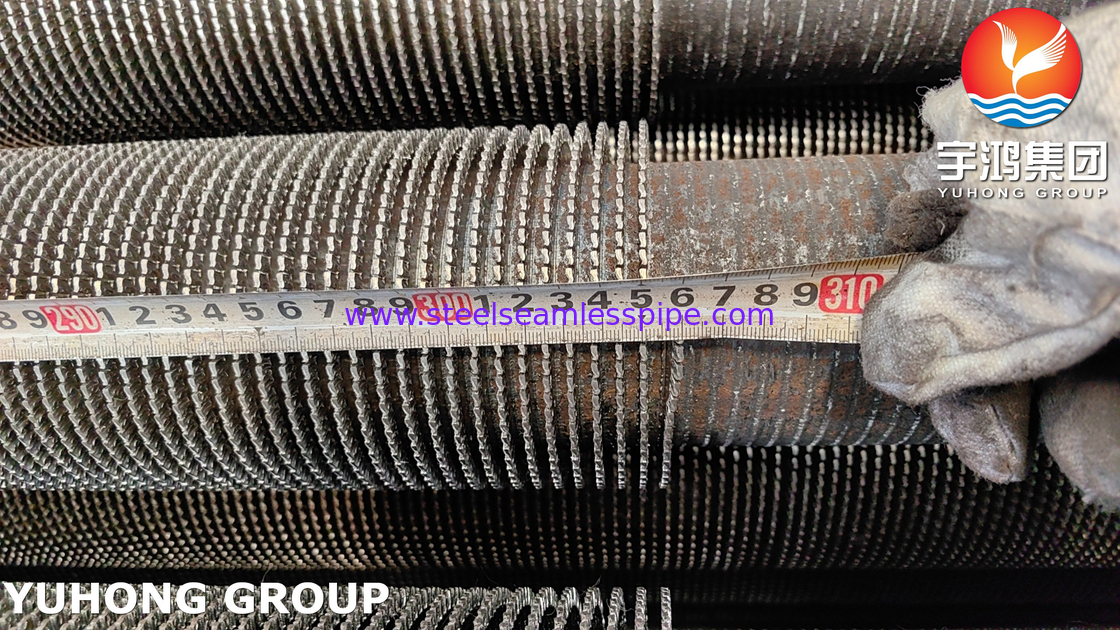

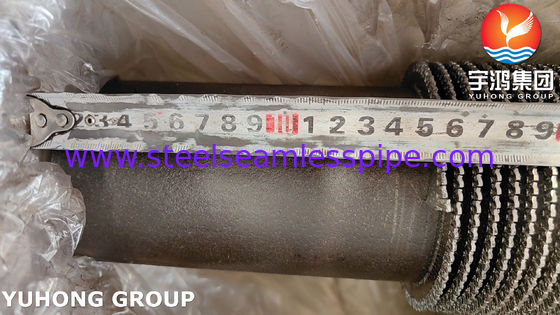

ASTM A335 Gr P9 Tubos de aço ligado serrilhado para fornos
Esta página é sobre ASTM A335 Gr. P9 tubo de barbatanas de liga de aço serrilhado, é um tipo de tubo de trocador de calor projetado para melhorar a eficiência de transferência de calor.E é geralmente usado em aplicações onde a transferência de calor é crítica, tais como caldeiras, condensadores e refrigeradores de ar.
Grupo YUHONGA Comissão pode fazer vários projectos industriais eTodos os nossos produtos são provenientes, desenvolvidos e produzidos no mercado interno,Podemos garantir que você pode obter produtos com a mais alta qualidade e padrões de fabricação e um local, preocupado, atendimento ao cliente!
Especificações para outros tipos de tubos com barbatanas que podemos oferecer
| Tipo |
Descrição |
Tubos de base |
Especificação das barbatanas (mm) |
| Dose excessiva (mm) |
Peso da barbatana |
Altura das barbatanas |
De espessura de barbatana |
| Incorporado |
Tubos de barbatanas do tipo G |
16-63 |
2.1 ~ 5 |
< 17 |
-Não.4 |
| Extrusão |
Outros metais simples |
8-51 |
1.6 ~ 10 |
< 17 |
0.2-0.4 |
| Tubos de barbatanas baixas de tipo T |
10 a 38 |
0.6 ~ 2 |
< 1.6 |
-Não.3 |
| Tubos de bambu, tubos ondulados |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Ferida |
Tubos de barbatanas do tipo l/kl/ll |
16-63 |
2.1 ~ 5 |
< 17 |
-Não.4 |
| Estringência |
Tubos de barbatanas |
25 a 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Tipo U |
Tubos de tipo U |
16 a 38 |
/ |
/ |
/ |
| Solução |
Tubos de barbatanas de solda por HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Tubos de barbatanas do tipo H/HH |
25 a 63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Tubos de barbatanas |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Material do tubo de base:Materiais Aço carbono, Aço ligado(P5, P9, P11, P22)Aço inoxidável e resistente à corrosão.
Material das barbatanas: Materiais cobre / alumínio / aço carbono / aço inoxidável
Os tubos com barbatanas dentadas consistem num tubo de base com barbatanas dentadas ligadas à sua superfície exterior.A presença dessas barbatanas ajuda a aumentar a taxa de transferência de calor entre o fluido dentro dos tubos e o ar ou gás que flui sobre as barbatanasOs tubos de barbatanas são geralmente feitos de materiais como aço carbono, aço inoxidável ou cobre.São usados em várias indústrias, incluindo geração de energia., sistemas petroquímicos e de climatização. Em geral, os tubos com barbatanas dentadas são concebidos para melhorar o desempenho da transferência de calor.
Especificações de tubos de barbatanas dentadas que podemos oferecer
| Grupo YuhongTubos de barbatanas helicoidais |
| Processo de solda |
GMAW |
| Tamanho do tubo |
1.00′′Aos 12.75′′- Uma overdose. |
| Altura das barbatanas |
0.375′′A partir de 1.25′′ |
| Largura do segmento da barbatana |
5/32′′ou 5/16′′ |
| Espessura das barbatanas |
20g ().035′′) a 16%.060′′) |
| Pico da barbatana |
1 a 7 barbatanas por polegada |
| Materiais |
Qualquer combinação de materiais que possa ser soldada por arco |
| Comprimento do tubo |
Nenhum limite prático |
Características do tubo de barbatanas
1A concepção das barbatanas dentadas pode aumentar a superfície efectiva para a transferência de calor, melhorar a taxa de transferência de calor e a eficiência global.
2Redução da queda de pressão do lado do ar: as serraduras na superfície da barbatana ajudam a romper a camada de limite e reduzem a queda de pressão do lado do ar, reduzindo assim o consumo de energia e os custos operacionais.
3• Melhoria da capacidade antiincrustante: o design das barbatanas dentadas também ajuda a minimizar a incrustância e a melhorar o desempenho e a vida útil do trocador de calor.
4Versatilidade: os tubos de barbatanas serrilhadas podem ser utilizados numa variedade de aplicações e indústrias.
5Opções personalizáveis: tubos de barbatanas dentadas podem ser personalizados para satisfazer requisitos específicos
Detalhes do tubo ASTM A335 P9 S50400
ASTM A335A presente especificação abrange os tubos de aço ligado ferrítico sem costura de parede nominal e de parede mínima destinados ao serviço a altas temperaturas.Flanco (vanstoning)A selecção dependerá do projecto, das condições de serviço, das propriedades mecânicas e das características de alta temperatura.
Composição química (%) --MAX
| C |
- Não |
P |
Su |
Sim |
Cr |
Mo. |
| 0.15 |
0.3-0.6 |
0.025 |
0.025 |
0.25-1 |
8 a 10 |
0.9-1.1 |
Propriedades mecânicas
| Força de tração, min. |
Força de rendimento 0,2%Offset,min |
Elongação longitudinal |
Dureza máxima |
| MPa-585 |
MPa-415 |
30% |
25HRC |
Algumas indústrias relacionadas
1Indústria petrolífera- Não.
2Indústria metalúrgica
3- Caldeiras de centrais eléctricas
4Sistemas de troca de calor
5Indústria farmacêutica
6Indústria petroquímica
7Recuperação de calor residual
Inspecções e ensaios
| 1Composição química |
| 2Propriedades mecânicas |
| 3.Teste de aplanamento |
| 4.Teste ultrasónico |
| 5.Teste de corrosão intergranular |
| 6.Teste de dureza |
| 7.Teste de tração transversal (apenas para tubos bimetálicos), etc. |
