ASTM A179 Tipo G Tubos de barbatanas Tubos de barbatanas Alumínio 1060 Tubos de barbatanas incorporados

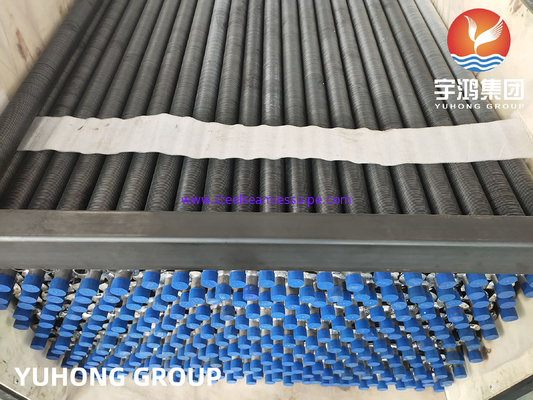

Tubos de barbatana do tipo G
Tubos com nadadeirassão consideradas um dos aspectos mais importantes de qualquer trocador de calor de tipo gás-gás ou gás-líquido e são unidades compactas com uma construção robusta e resistente a danos.
A superfície externa do tubo é coberta por pequenas barbatanas, que atuam como filtros e transferências de calor.A taxa de transferência de calor de um determinado tipo de tubo com barbatanas pode depender de::
Diferença de temperatura entre fluido/gás
Transferência de calor entre o fluido e a parede do tubo
Superfície nua
Os fabricantes de tubos com nadadeiras produzem muitos tipos de tubos com nadadeiras. O tipo necessário para um determinado processo depende da unidade de equipamento de processo.

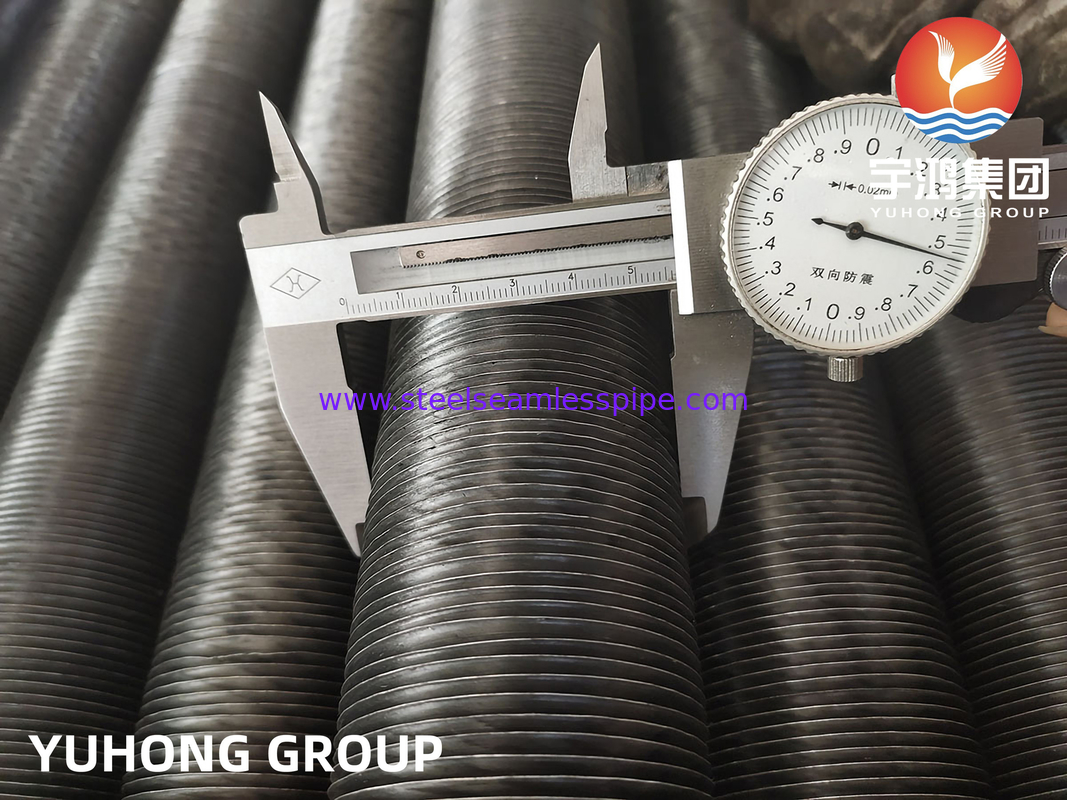

Tubos com nadadeira GSão formados por torção de tiras de barbatanas de cobre ou alumínio em ranhuras mecanizadas e recheio para fixar a fechadura.Preencher o material do tubo inferiorOs tubos de barbatanas G são resistentes em comparação com outros tubos, por isso são amplamente utilizados onde é necessária transferência de calor a altas temperaturas.
O que é ASTM A179?
A ASTM A179 abrange tubos de aço de baixo carbono, de espessura mínima de parede, desenhados a frio, sem costura, para tubulação, trocadores de calor, condensadores e outros serviços de transferência de calor.tubos de aço sem costura ASTM A 179 são fornecidos e produzidos pelo método de desenho a frioA composição química contém carbono, manganês, fósforo e enxofre.
Requisitos de composição química
| Elementos |
Percentagem em peso |
| C |
0.06 ~ 0.18 |
| - Não |
0.27 a 0.63 |
| P |
≤ 0.035 |
| S |
≤ 0.035 |
*Todos os valores devem basear-se na análise térmica.
Propriedades mecânicas
T.S. Min.
ksi [MPa] |
47 [325] |
Y.S. Min.
ksi [MPa] |
26 [180] |
El. em 2"
Min. % |
35 |
Dureza,
Max. HRB |
72 |
Material do tubo de barbatanas
| Materiais de tubos nus |
| Tubos de aço carbono |
A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG, |
| Tubos de aço ligado |
A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| Tubos de aço inoxidável |
TP304/304L, TP316/TP316L TP310/310S TP347/TP347H |
| Tubos de cobre |
UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
| Tubos de titânio |
Gr. 2 |
| Materiais de barbatanas |
| Alumínio (Alu.1100, Alu.1060) |
Aplicação
Os tubos de barbatanas são amplamente utilizados na Sinopec, PetroChina, CNOOC, energia elétrica, metalurgia e outras indústrias.preço razoável e bom serviço pós-venda, a nossa empresa ganhou o reconhecimento da indústria e a confiança dos nossos clientes.
