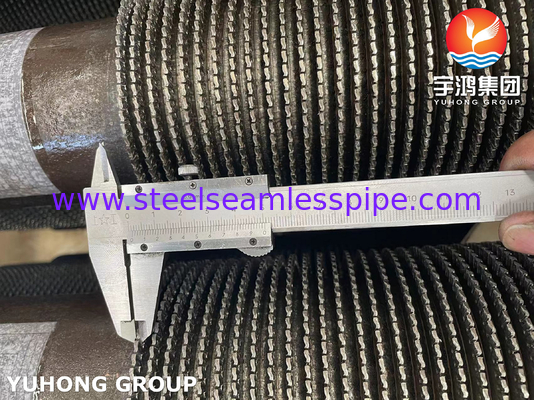

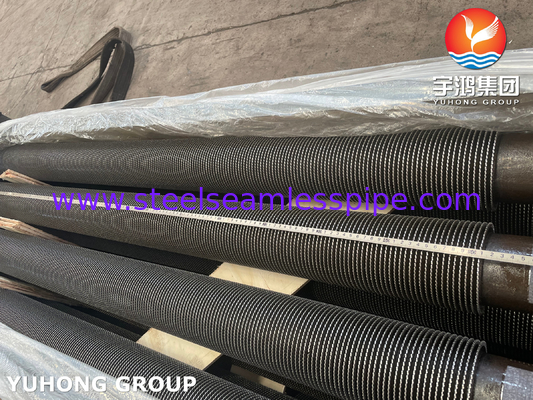

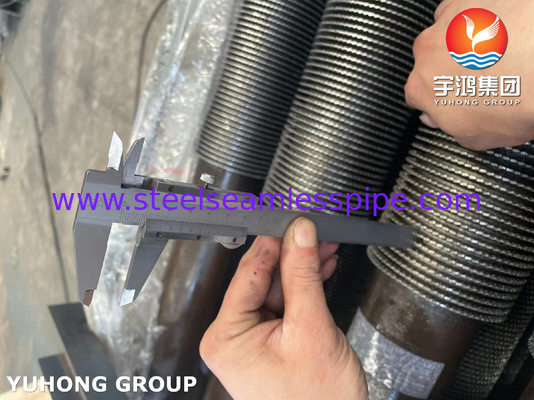

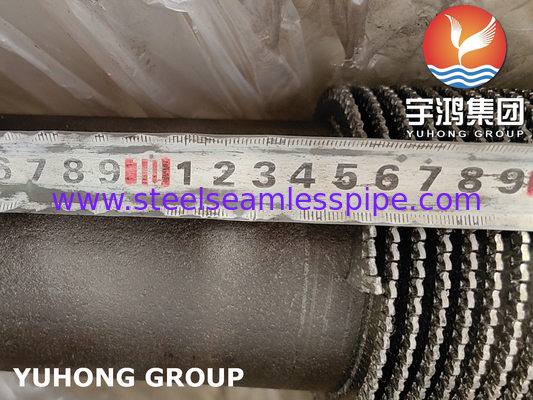

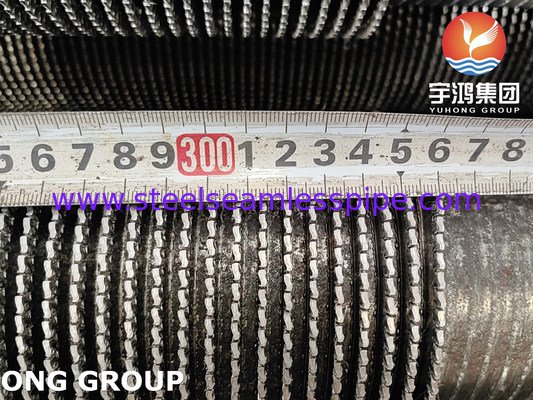

A espiral helicoidal de HFW serrilhou o tubo Finned para o permutador de calor do radiador

Vista geral

Os tubos Finned serrilhados helicoidais soldados de Yuhong Group são produzidos da mesma forma como a aleta contínua, salvo que antes que a tira da aleta esteja formada em torno do tubo, a tira da aleta são cortados (ou “serrilhados ") transversalmente de uma borda (que se transformará a borda exterior dos segmentos da aleta) dentro de 1/4 de ″ da outra borda, saindo de uma parcela sem cortes que se transforme uma base contínua para os segmentos da aleta. O intervalo entre cortes (que determina a largura do segmento depois que a tira é formada em torno do tubo) pode ser especificado como tampouco 5/32 de ″ ou 5/16 de ″. Após o corte, a tira da aleta é guardada sob a tensão e limitada lateralmente como é formada em torno do tubo, desse modo assegurando o contato vigoroso com a superfície do tubo. Como a tira da aleta é formada em torno do tubo seu exterior a borda (serrilhada) espalha, abrindo os segmentos como as pétalas de uma margarida. Uma solda contínua é aplicada no ponto onde a tira da aleta começa primeiramente a se dobrar em torno do diâmetro do tubo usando o processo original da soldadura de arco do metal do gás de Yuhong Group (GMAW). Este processo de solda criam a aleta a mais forte ao acessório do tubo na indústria, as características excelentes da transferência térmica, a baixa gota de pressão do aleta-lado e pouco a nenhuma mudança na microestrutura da grão e em características físicas mesmo quando 3%-9% tubos do cromo são usados.

Os tubos Finned são classificados de acordo com sua forma:

• Tubo finned do quadrado;
• Tubo finned circular;
• Tubo finned espiral;
• Tubo Finned longitudinal
• Tubos finned ondulados;
• Tubos Finned serrilhados helicoidais;
• Tubo finned dado forma agulha;
• Placa integral tubo finned dado forma (aleta da placa);
• Tubo finned interno. Espere um minuto.

Os tubos Finned são classificados pela tecnologia de processamento:

• Tubo finned rolado;
• Tubo de aleta formado soldado (tubo de aleta soldado, tubo de aleta da soldadura de arco submersa);
• O rolamento formou os tubos finned;
• Tubos finned dados forma ajustados;
• Tubos finned de moldação;
• Tubo finned da ferida da tensão;
• Tubo de inserção.

Material baixo da tubulação/tubo:

De aço inoxidável: ASME SA213/ASTM A213, ASME SA249/A249, ASME SA312/A312: TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L
Aço frente e verso frente e verso/super: ASME SA789/A789, ASME SA790/A790: S31803, S32205, S32750, S31500, S32304, S32900
Aço carbono: ASME SA106/ASTM A106 GR B, GR C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
Aço de liga: T1 DE ASME SA213/ASTM A213, T11, T12, T22, T23, T5, T9, T91, T92; ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG.
Níquel a categoria do aço de liga: Hestalloy: C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35. Monel: 400.401, 404, R-405, K500.
Inconel: 600, 601, 617, 625, 690, 718, 740, X-750. Incoloy: 800, 800H, 800HT, 825, 840.
Níquel puro: Ni-200, Ni-201, Ni-270. Liga do NS: Ns 1101, NS1102, NS1103, NS3105. Aço de liga de cobre: ASTM B111 (70400, C70600, C71500, C71640, C68700, C44300)
Material da aleta: Aço de liga, de aço inoxidável, aço carbono.
Tubo de aletas soldado de alta frequência de aço inoxidável, tubo de aletas soldado de alta frequência do aço carbono, tubo de aletas soldado de alta frequência frente e verso super soldado de alta frequência frente e verso do tubo de aletas, tubo de aletas do refrigerador de ar, tubo de aletas do preheater de ar. Tubo de aletas expulso, tubos de aleta serrilhados.

Vantagem do tubo de aleta de HFW:

• 1. Devido à velocidade de solda rápida e ao efeito auto-refrigerando forte das peças soldadas, não somente a zona calor-afetada é pequena, mas igualmente a oxidação não é fácil de ocorrer, assim que a organização e o desempenho da solda são muito bons.
• 2. Baixa resistência térmica do contato, estabilidade alta, capacidade da acumulação da anti-poeira.
• 3. Grande área da inversão térmica.
• 4.The soldou a configuração de aço do tubo finned pode ser usado para toda a praticamente aplicação do permutador de calor, e é serido particularmente às aplicações de alta temperatura e de alta pressão. As características importantes desta configuração são ligação eficiente, eficaz da aleta ao tubo sob todas as circunstâncias da temperatura e pressão, e capacidade suportar altas temperaturas do aleta-lado.
• 5. Uma aleta helicoidal contínua é unida ao tubo baixo pela soldadura de resistência elétrica de alta frequência a fim dar uma ligação eficiente e termicamente segura.
• 6. A alta frequência soldou o tubo finned contínuo da espiral helicoidal para fornecer o desenhista as soluções altas da eficiência térmica e do design compacto para uma escala inteira dos permutadores de calor onde os gás de conduto limpos são usados. Os tubos finned helicoidais são fabricados no tipo contínuo e serrilhado.

Aplicação do tubo de aleta de HFW:

• Refrigerador de ar
• Refrigerador do ar da carga
• Condensador
• Evaporador
• Refrigerador fluido
• Refrigerador do gás
• Refrigerador de óleo
• Radiador
• Refrigeração
• Vapor para arejar o permutador de calor
• superheater etc.
