Altura da aleta: | Personalizado | Passo da aleta: | Personalizado |
---|---|---|---|
Aplicação: | Permutadores de calor, condensadores, evaporadores, caldeiras | Tipo de ligação: | Soldado, rosqueado, flangeado |
Materiais: | Alumínio, cobre, aço carbono, de aço inoxidável, aço de liga | Diâmetro do tubo: | Personalizado |
Comprimento do tubo: | Personalizado | Espessura de parede do tubo: | Personalizado |
Realçar: | Tubo Finned soldado de alumínio industrial,Tubo Finned soldado permutador de calor |

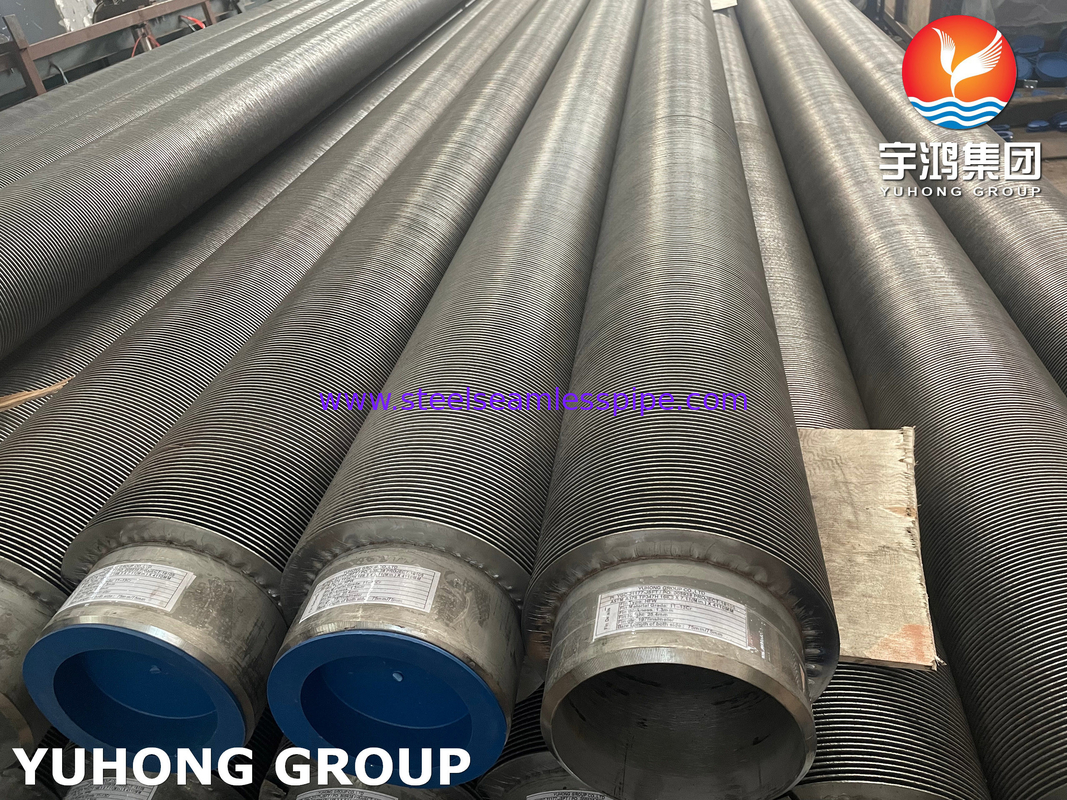

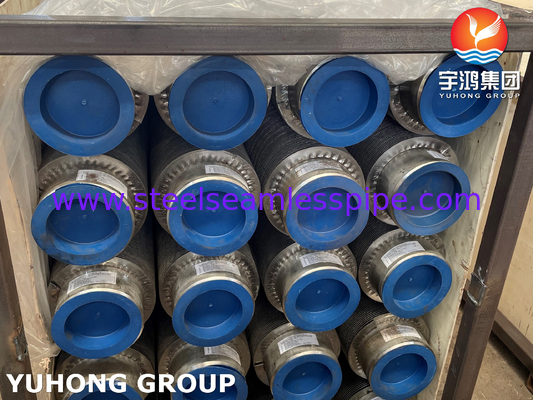

Tubo sem costura de aço inoxidável ASTM A312 TP304L com tubo de barbatana sólida de 11Cr, 13Cr.
HFW Tubos de barbatanas sólidas abreviação de Tubos de barbatanas sólidas helicoidais soldados de alta frequência
Os tubos helicoidais fornecem ao designer uma elevada eficiência térmica e soluções de concepção compactas para toda uma gama de trocadores de calor onde são utilizados gases de combustão limpos.Os tubos helicoidais são fabricados tanto no tipo sólido como no tipo serrado.
Tubo de barbatanas sólidas HFW
Esta configuração de tubo com nadadeiras de aço soldado pode ser usada para qualquer aplicação de trocador de calor e é particularmente adequada para aplicações de alta temperatura e alta pressão.As características importantes desta configuração são eficiência, ligação eficaz da barbatana ao tubo em todas as condições de temperatura e pressão, e capacidade de resistir a altas temperaturas do lado da barbatana.
Tubos de barbatanas | |||||||||
Parte do tubo de base | Parte das barbatanas | ||||||||
Especificações | Grau do material | Tamanhos principais | Grau do material | Tipo de barbatana | Altura das barbatanas | Espessura das barbatanas | Fin Qty | Fin Dia. | Comprimento nu |
ASTM A213 ; ASME SA213; ASTM A249; ASME SA249; ASTM A269; ASME SA269; ASTM A312; ASME SA312; ASTM A376; ASME SA376; ASTM A789; ASME SA789; ASTM A790; ASME SA790 | TP304, TP304L, TP304H, TP310S, TP310H, TP316L, TP317L, TP321, TP321H, TP347, TP347H, S31803, S32205, S32750, S32760 | Tamanho do tubo: 15.875 x 1.6515.875 x 2.1115.875 x 2.77; 19,05 x 1.65; 19,05 X 2.11; 19,05 X 2.77; 25,4 x 2.11; 25,4 x 2.77; 25,4 x 3.05; 25,4 x 3.4- 31,75 x 2.11- 31,75 x 2.77- 31,75 x 3.05- 31,75 x 3.4; 38,1 x 2.11; 38,1 x 2.77; 38,1 x 3.05; 38,1 x 3.4; 44,45 x 2.11; 44,45 x 2.77; 44,45 x 3.05; 44,45 x 3.4; 44,45 x 3.8144,45 x 4.5750,8 x 2.1150,8 x 2.7750,8 x 3.0550,8 x 3.450,8 x 3.8150,8 x 4.5757,15 x 2.1157,15 x 2.7757,15 x 3.0557,15 x 3.457,15 x 3.8157,15 x 4.5763,5 x 2.1163,5 x 2.7763,5 x 3.0563,5 x 3.463,5 x 3.8163,5 x 4.57; Tamanho do tubo: 2 1/2" SCH40 (73.03 X 5.16); 2 1/2" SCH80 (73.03 X 7.01); 3" SCH40 (88.9 X 5.49); 3" SCH40 (88.9 X 7.62); 3 1/2" SCH40 (101.6 X 5.74); 3 1/2" SCH80 (101.6 X 8.18); 4" SCH40 (114.3 X 6.02); 4" SCH80 (114.3 X 8.56); 5" SCH40 (141.3 X 6.55); 5" SCH80 (141.3 X 9.27); 6" SCH40 (168.3 X 7.11); 6" SCH80 (168.3 X 10.97); 8" SCH40 (219.1 X 8.18); 8" SCH80 (219.1 X 12.7); comprimento máximo: 25M/PC;Outros tamanhos dependem do pedido do cliente | Aço inoxidável: SS304, SS304L, SS316L, SS317L, SS347, SS310; SS409 (1CR12), SS410(1Cr13); Aço carbono(CS), Aço ligado: ASTM A387 Gr.A, Gr.B, Gr.C; Alumínio ASTM A209 / ASME SA209 AL1060, Gr.6061A norma ASME SA210/ ASTM A210 AL1060, AL1100, Gr.6061Gr.6063, ASTM A221/ ASME SA221 AL 1060, Gr.6061, Gr.6063 Aço ligado: P11, P22, P5, P9 | Tubos de soldagem de alta frequência (HFW): Tubos de soldagem de alta frequência (HFW), Tubos de soldagem de fibras dentadas, Tubos estufados/tubos de pinos, Tubos de soldagem quadrada, Tubos de soldagem de tipo H, Tubos de soldagem de tipo HH; Tubos de soldagem incorporados: Tubos de soldagem de tipo G; Feridas: L, LL, KL; Extrudados;Tubos de filamentos.Tubo de fina baixa; Tubo de fina ondulada; Tubo de bambu; Tubo de fina curva U | 1.6 mm ~ 60 mm | 0.2 mm~3.0 mm | Depende do pedido do cliente. | 120,7 mm a 25,4 mm | 40 mm~ solicitação do cliente |
EN10216-5; EN10217-7; DIN 17456; DIN17457; DIN17458 | 1.4301,1.4305, 1.4306, 1.4307, 1.4571,1.4401, 1.4404, 1.4541, 1.4948, 1.4550, 1.4912, 1.4845, 1.4462, 1.4539, 1.4438, 1.4501 | ||||||||
A norma ASTM A335; ASME SA335; ASTM A213; ASME SA213 | T1, T11, T12, T22, T23, T5, T9, T91, T92, P1, P11, P12, P22, P23, P5, P9, P91, P92 | ||||||||
A norma ASTM A53; ASTM A106, ASME SA106 | GR.A, GR.B, GR.C. | ||||||||
ASTM A178; ASME SA178; ASTM A179, ASME SA179; ASTM A192; ASME SA192; ASTM A209; ASME SA209; ASTM A210; ASME SA210; ASTM A 214; ASME SA214; ASTM A333; ASME SA333 | Gr.A, Gr.B, Gr.C, A179, A192, T1a, T1b Gr.A1, Gr.1Gr.3Gr.6 | ||||||||
A partir de um ponto de fusão, o material deve ser transportado para um ponto de fusão, que é o ponto de fusão do material.ASME SB388 | Grau:Aloe:C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35.400,401, 404, R-405, K500.600, 601, 617, 625, 690, 718, 740, X-750.800, 800H, 800HT, 825, 840. Níquel puro: Ni-200, Ni-201, Ni-270. NS Ligação: NS 1101, NS1102, NS1103, NS3105. Titânio: Gr.2, Gr.5Gr.7, Gr.9 ; |
