Tubos de extrusão para caldeiras de aço inoxidável ASTM A269 TP304
Grupo YUHONGpode lidar com tipos de projectos industriais eTodos os nossos produtos são provenientes, desenvolvidos e produzidos no mercado interno.Isso significa que os nossos clientes têm acesso imediato aos produtos que precisam para a sua aplicação específica.Além disso, podemos garantir que obtém produtos com os mais elevados padrões de qualidade e de fabrico e uma presença local, preocupada, de atendimento ao cliente.

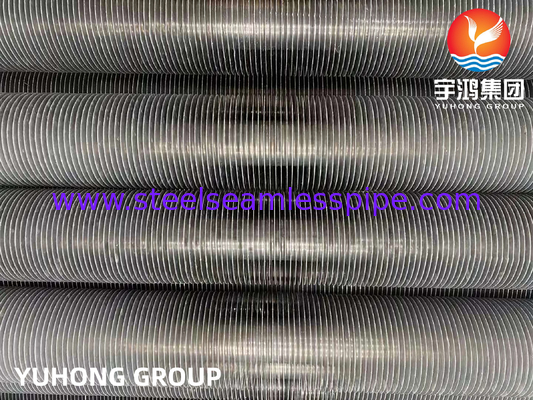

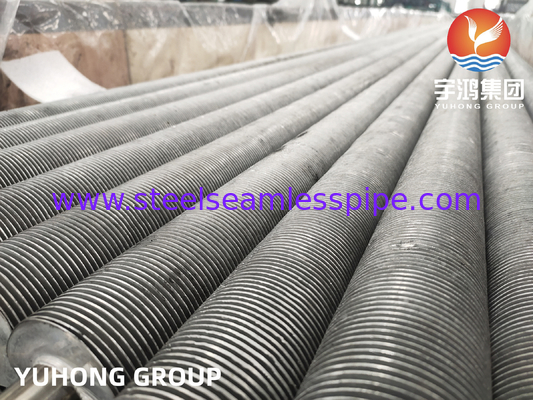

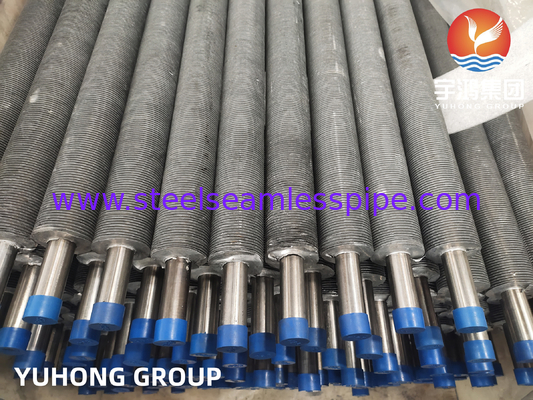

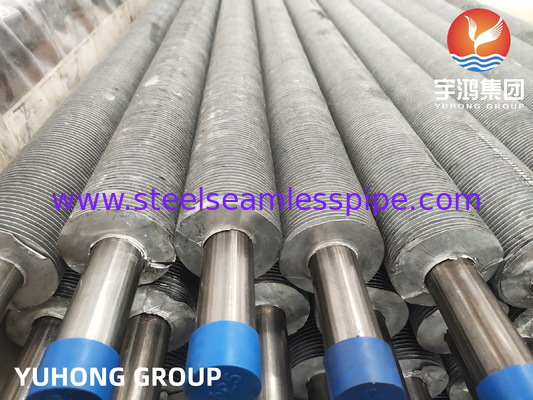

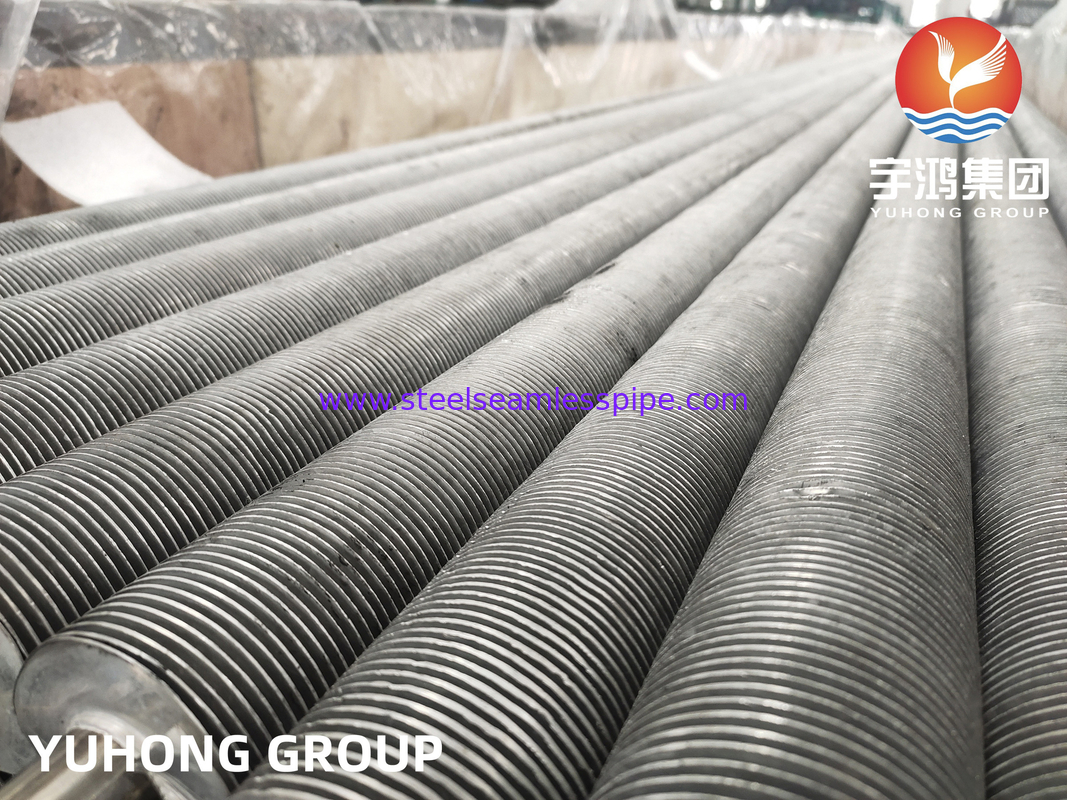

Esta página é sobre o tubo de barbatana de aço inoxidável de metal extrudido único de metal combinado ASTM A269 TP304L com material de barbatana geral de cobre / alumínio,vendemos estes tubos de barbatanas há mais de 33 anos e vendemos em mais de 70 países.
Os tubos de barbatanas são utilizados em muitas indústrias diferentes.A forte ligação entre a barbatana e o tubo de base impede o afrouxamento da barbatana devido ao esforço térmico, oxidação, corrosão, etc.Esta configuração de tubos de barbatanas extrudidas pode ser utilizada em praticamente todas as aplicações de transferência de calor e é especialmente adequada para aplicações de alta temperatura e alta pressão.E estes tubos são usados com uma ampla gama de materiais como aço carbono, aço de ligas baixas e aço inoxidável para gases de combustão corrosivos ou altas temperaturas.
Especificações gerais Tubos de barbatanas
Tamanho do tubo: 5/8.00′′ a 2′′ OD
Altura das barbatanas: 10 mm a 50,8 mm
Espessura das barbatanas: 0,3 mm ~ 0,6 mm
Fenda de barbatana: 1 a 20 barbatanas por polegada
Especificações para vários tipos de tubos com barbatanas
| Tipo |
Descrição |
Tubos de base |
Especificação das barbatanas (mm) |
| Dose excessiva (mm) |
Peso da barbatana |
Altura das barbatanas |
De espessura de barbatana |
| Incorporado |
Tubos de barbatanas do tipo G |
16-63 |
2.1 ~ 5 |
< 17 |
-Não.4 |
| Extrusão |
Outros metais simples |
8-51 |
1.6 ~ 10 |
< 17 |
0.2-0.4 |
| Tubos de barbatanas baixas de tipo T |
10 a 38 |
0.6 ~ 2 |
< 1.6 |
-Não.3 |
| Tubos de bambu, tubos ondulados |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Ferida |
Tubos de barbatanas do tipo l/kl/ll |
16-63 |
2.1 ~ 5 |
< 17 |
-Não.4 |
| Estringência |
Tubos de barbatanas |
25 a 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Tipo U |
Tubos de tipo U |
16 a 38 |
/ |
/ |
/ |
| Solução |
Tubos de barbatanas de solda por HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Tubos de barbatanas do tipo H/HH |
25 a 63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Tubos de barbatanas |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Material do tubo:Materiais Aço carbono, aço ligado, aço inoxidável e resistente à corrosão, etc..
Características do tubo de barbatanas
Alta performance
Instalação fácil
Instalação fácil
Menos espaço necessário
Superfície otimizada
A melhor tecnologia utilizada
Menor consumo de energia
Aumento da fiabilidade
Baixa manutenção
Alta resistência mecânica
Design compacto, etc.
Detalhes do tubo ASTM A269
ASTM A269Esta especificação abrange tubos sem costura e soldados de espessura nominal de parede fabricados a partir de aços austeníticos, com várias qualidades destinadas a tal utilização.superqueimador, trocador de calor, ou condensadores.
Composição química (%) --MAX
| Grau |
C |
- Não |
P |
Su |
Sim |
Cr |
Não. |
| TP304L |
0.03 |
2 |
0.045 |
0.03 |
1 |
18 a 20 |
8 a 12 |
Propriedades mecânicas
| Grau |
Força de tração, min. |
Força de rendimento (0,2%Offset,min) |
Extensão |
Dureza de Rockwell |
| TP304L |
ksi-70,MPa-485 |
ksi-25,MPa-170 |
35% |
B90 |
Inspecções e ensaios TP304L Fin Tube
| Inspecções e ensaios:G-fin; L-fin; LL-fin; KL-fin; Tubos finados extrudidos |
| 1Composição química |
| 2Propriedades mecânicas |
| 3.Teste hidrostático |
| 4.Teste pneumático |
| 5- Inspecção boroscópica. |
| 6Teste de corrente de Eddy. |
| 7.Teste de tração (apenas para tubos bimetálicos) |
Indústrias relacionadas envolvidas
1Indústria petrolífera- Não.
2Indústria metalúrgica
3Indústria energética
4Indústria leve
5Indústria farmacêutica
6Indústria alimentar
7Indústria química
Aplicação
1- Caldeiras
2- Economizadores.
3Tubos de barbatana
4Recuperação de calor residual
5.Refrigeradores de ar / Refrigeradores de óleo / Refrigeradores de hidrogénio / Refrigeradores de geradores
6.Aquecedores de ar / Intercambiadores de calor de arrefecimento por ar / Superaquecedores / Aquecedores a combustãoHRSG
7Tecnologia dos tubos de calor
Para uma cotação rápida, por favor envie com a seguinte exigência:
1- Número de peças.
2. Tubos de base: Diâmetro, espessura, comprimento e especificação do material.
3.Finas: especificação do material, tipo (sólido ou serrilhado), altura, espessura, espaçamento, comprimento das barbatanas e secções sem barbatanas.
4- Tempo de entrega exigido.
