| Lugar de origem: | CHINA |
| Marca: | YUHONG |
| Certificação: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Número do modelo: | Tubo de aleta da curvatura do aço carbono U |
| Quantidade de ordem mínima: | 500kgs |
|---|---|
| Detalhes da embalagem: | Caixa da madeira compensada, caixa do ferro |
| Tempo de entrega: | 7 dias |
| Termos de pagamento: | L/C, T/T |
| Nome do produto: | Tubo Finned da curvatura de U | Material do tubo:: | Aço carbono, de aço inoxidável, aço de liga |
|---|---|---|---|
| Aleta de Alumínio: | Alu.1100,Alu.1060 | O.D.: | 20mm a 219mm |
| W.T.: | 2mm a 16mm | comprimento: | Possa personalizado |
| Tipo: | Em linha reta, curvatura de U | NDT: | GH, E, UT, PINTA |
| Aplicação: | Permutador de calor, caldeira, equipamento térmico de transferência, etc. | ||
| Luz alta: | Tubo Finned do aço carbono, tubo em forma de u de HFW | ||

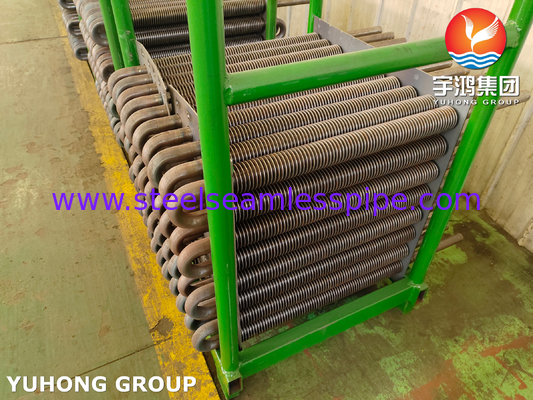

Tubo Finned em forma de u do aço carbono HFW de A106 Gr.B para o permutador de calor
O tubo finned em forma de u tem diversas vantagens, incluindo:
Eficiência aumentada da transferência térmica: As aletas no tubo aumentam a área de superfície, que melhora a eficiência da transferência térmica.
Tamanho e peso reduzidos: A eficiência aumentada da transferência térmica permite os permutadores de calor menores e mais leves a ser usados.
Resistência de corrosão melhorada: O tubo finned em forma de u é feito frequentemente dos materiais com boa resistência de corrosão, que faz apropriado para o uso em ambientes ásperos.
Força mecânica aumentada: As aletas no tubo igualmente para fornecer a força mecânica adicional, que pode ser benéfica em aplicações de alta pressão.
Especificação do tubo de aleta
| PRODUTO | TIPO | NOME | MATERIAL DESENCAPADO DO TUBO | MATERIAL DA ALETA |
|
Permutador de calor Finned Tubo |
ENCAIXADO | TUBO DE ALETA DE G-TYPE | AÇO CARBONO, DE COBRE, DE AÇO INOXIDÁVEL, LIGA | ALUMÍNIO |
| EXPULSO | ÚNICO METAL DO METAL GOMBINED | AÇO CARBONO, DE COBRE, DE AÇO INOXIDÁVEL, LIGA | DE COBRE, DE ALUMÍNIO | |
|
BAIXO TUBO DE ALETA TUBO DE ALETA DE T-TYPE |
AÇO CARBONO, DE COBRE, DE AÇO INOXIDÁVEL, LIGA | / | ||
|
TUBO DE BAMBU TUBO ONDULADO |
AÇO CARBONO, DE COBRE, DE AÇO INOXIDÁVEL, LIGA | / | ||
| FERIDA | TIPO TUBO DE L/KL/LL DE ALETA | AÇO CARBONO, DE COBRE, DE AÇO INOXIDÁVEL, LIGA | DE COBRE, DE ALUMÍNIO | |
| CORDA | TUBO DE ALETA DA CORDA | ALUMÍNIO, COBRE, AÇO CARBONO, STEL INOXIDÁVEL | ALUMÍNIO, COBRE, AÇO CARBONO, STEL INOXIDÁVEL | |
| U-TYPE | TUBO DE U-TYPE | AÇO CARBONO, COBRE, DE AÇO INOXIDÁVEL | / | |
| SOLDADURA | TUBO DE ALETA DE SOLDA DO HF | AÇO CARBONO, DE AÇO INOXIDÁVEL, LIGA | AÇO CARBONO, DE AÇO INOXIDÁVEL, LIGA | |
| U-TYPE | TIPO TUBO DE H/HH DE ALETA | AÇO CARBONO, DE AÇO INOXIDÁVEL, LIGA | AÇO CARBONO, DE AÇO INOXIDÁVEL, LIGA | |
| SOLDADURA | TUBO DE ALETA ENCHIDO | AÇO CARBONO, DE AÇO INOXIDÁVEL, LIGA | AÇO CARBONO, DE AÇO INOXIDÁVEL, LIGA |
Material baixo do tubo:
de aço inoxidável, aço carbono, aço de liga
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 GR B GR C, ASME SA179/ASTM A179, ASME SA192/ASTM A192
Ligue as composições quimicas de aço
| Categoria | Designação de UNS | Composição, % | ||||||
| Carbono | Manganês | Fósforo, máximo | Enxofre, máximo | Silicone | Cromo | Molibdênio | ||
| P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0,025 | 0,025 | 0.10-0.50 | -- | 0.44-0.65 |
| P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0,025 | 0,025 | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 |
| P5 | K41545 | 0.15MAX | 0.30-0.60 | 0,025 | 0,025 | 0.50MAX | 4.00-6.00 | 0.45-0.65 |
| P9 | K90941 | 0.15MAX | 0.30-0.60 | 0,025 | 0,025 | 0.25-1.00 | 1.00-1.50 | 0.44-0.65 |
| P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0,025 | 0,025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0,025 | 0,025 | 0.5MAX | 0.80-1.25 | 0.44-0.65 |
| P15 | K11578 | 0.05-0.15 | 0..30-0.60 | 0,025 | 0,025 | 1.15-1.65 | -- | 0.44-0.65 |
| P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0,025 | 0,025 | 0.50MAX | 2.65-3.35 | 0.80-1.06 |
Categoria material
| Padrão americano | Aço austenítico: TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L… Aço frente e verso: S32101, S32205, S31803, S32304, S32750, S32760 Outro: TP405, TP409, TP410, TP430, TP439,… |
| Padrão de Europen | 1,4301, 1,4307, 1,4948, 1,4541, 1,4878, 1,4550, 1,4401, 1,4404, 1,4571, 1,4438, 1,4841, 1,4845, 1,4539, 1,4162, 1,4462, 1,4362, 1,4410, 1,4501 |
| Padrão de GOST | 08Х17Т, 08Х13,12Х13,12Х17,15Х25Т, 04Х18Н10,08Х20Н14С2, 08Х18Н12Б, 10Х17Н13М2Т, 10Х23Н18,08Х18Н10,08Х18Н10Т, 08Х18Н12Т, 08Х17Н15М3Т, 12Х18Н10Т, 12Х18Н12Т, 12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Detalhes técnicos/detalhes baixos do tubo
Diâmetro do tubo: um minuto de 20 milímetros OD a um máximo de 219 milímetros OD.
Espessura do tubo: Mínimo 2 milímetro até 16mm
Material do tubo: Aço do aço carbono, do aço de aço inoxidável, de liga, do Corten, aço frente e verso, aço frente e verso super, Inconel, níquel alto alto de Chrome & Incolloy, material das CK 20 e algum outro material.
Detalhes da aleta
Espessura das aletas: 0,8 milímetros mínimo ao máximo 4 milímetros
Altura das aletas: Minuto 0,25" (6,35 milímetros) a Max.1.5” (38 milímetros)
Densidade da aleta: Aletas do minuto 43 pelo medidor ao máximo 287 aletas pelo medidor
Material: Aço do aço carbono, do aço de aço inoxidável, de liga, do Corten, aço frente e verso e Incolloy.
Aplicações
Os tubos de aleta em forma de u são de uso geral nos permutadores de calor, nas caldeiras, e em outras aplicações térmicas de transferência. São particularmente úteis nas situações onde há uma grande diferença da temperatura entre os líquidos que estão sendo trocados, porque as aletas no tubo aumentam a área de superfície da transferência térmica e para melhorar a eficiência. Os tubos de aleta em forma de u são usados igualmente em sistemas de condicionamento de ar, em sistemas de refrigeração, e em outras aplicações industriais onde a transferência térmica é exigida.
