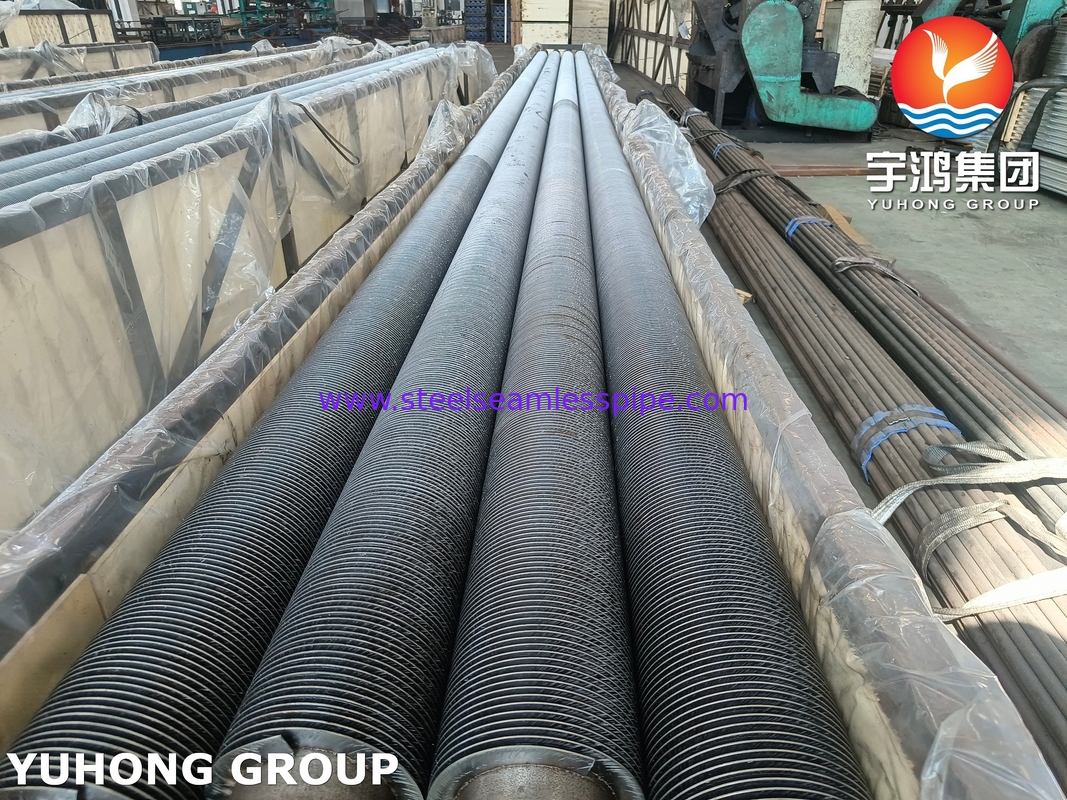

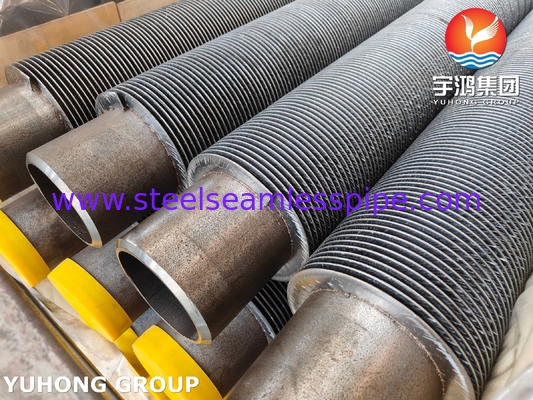

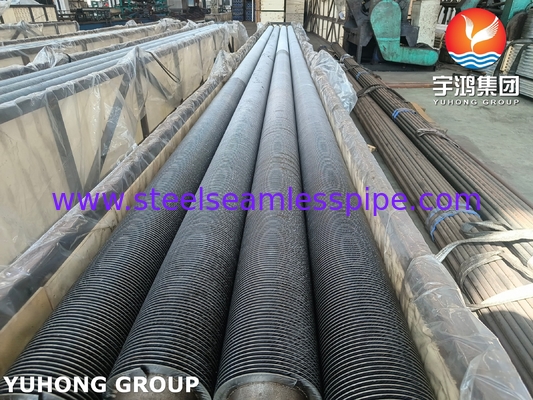

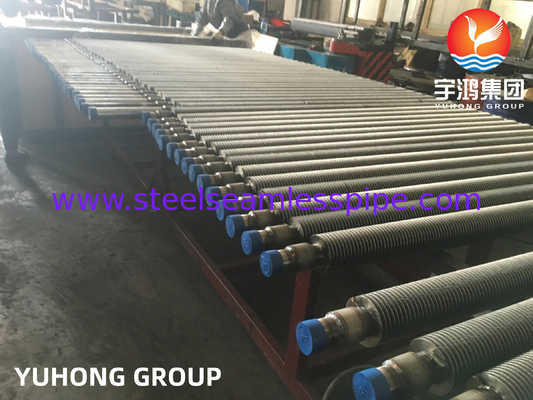

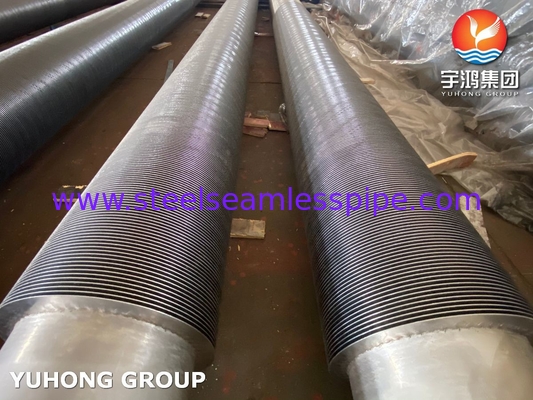

Acero ligado HFW Tubos sólidos de barbatana soldados de alta frequência ASME SA213 T5 T9 T11 T12 Caldeira aquecedora de condensador
HFW Solid Finned Tubes short for High Frequency Welded Helical Spiral Solid Finned Tube Helical Finned Tubes provide the designer with high thermal efficiency and compact design solutions for a whole range of heat exchangers where clean flue gases are usedOs tubos helicoidais são fabricados tanto no tipo sólido como no tipo serrado.
Esta configuração de tubo com nadadeiras de aço soldado pode ser usada para qualquer aplicação de trocador de calor e é particularmente adequada para aplicações de alta temperatura e alta pressão.As características importantes desta configuração são eficiência, ligação eficaz da barbatana ao tubo em todas as condições de temperatura e pressão, e capacidade de resistir a altas temperaturas do lado da barbatana.
Uma barbatana helicoidal contínua é ligada ao tubo de base por solda de resistência elétrica de alta frequência, a fim de fornecer uma ligação eficiente e termicamente confiável.
Especificação do tubo de barbatanas:
1. Adicionar a área de troca de calor e reduzir o número de tubos, também aumentar a área da secção de fluxo de fumo para reduzir a velocidade de fumo e abrasão.
2O tubo de barbatana de tipo H pode ser feito para duplicar o tubo de barbatana de tipo H, com alta rigidez para caber na fila de tubos longos.
3O economizador de barbatanas do tipo H dispostos em linha para fazer o espaço em muitas zonas pequenas, fluxo de ar mediado para reduzir a abrasão.
4Com canal reto para obter o melhor efeito de sopro de cinzas.
5A estrutura compacta reduz o peso e reduz os custos de fabrico.
| Material do tubo de base |
Aço inoxidável, aço carbono, aço ligado, liga de cobre, alumínio, SA213, SA179, etc. |
| Material das barbatanas |
Alumínio, liga de cobre, aço inoxidável, aço carbono |
| Padrão |
As especificações do anexo I do Regulamento (CE) n.o 765/2008 devem ser cumpridas. |
| Espessura das barbatanas |
0.8 mm a 4 mm |
| OD do tubo de base |
20 mm a 219 mm |
| Barbatanas por polegada |
Conforme pedido do cliente |
| Requisito de ensaio |
Teste de propriedades físicas, análise da composição química, teste não destrutivo, outra inspeção e teste conforme exigência do cliente. |
| Aplicação |
Refrigerador de ar, Refrigerador de ar de carga, Condensador, Evaporador, Refrigerador de fluido, Refrigerador de gás, Refrigerador de óleo, Radiador, Refrigeração, Troca de calor de vapor para ar, super aquecedor, etc. |
Detalhes técnicos/detalhes do tubo de base
Diâmetro do tubo: 20 mm OD Min a 219 mm OD Max.
Espessura do tubo: mínimo 2 mm até 16 mm
Material do tubo: aço carbono, aço inoxidável, aço ligado, aço corten, aço duplex, aço super duplex, inconel, níquel e liga de níquel de alto cromo, material CK 20 e outros materiais.
Detalhes da barbatana
Espessura das barbatanas: Min. 0,8 mm a Max. 4 mm
Altura das barbatanas: Min 0,25 ̊ (6,35 mm) a Max.1.5 ′′ (38 mm)
Densidade de barbatanas: Min 43 barbatanas por metro até máximo 287 barbatanas por metro
Materiais: aço carbono, aço inoxidável, aço ligado, aço corten, aço duplex e incollagem.
Para uma cotação rápida, por favor, envie com o seguinte requisito:
Número de peças,
Tubos de base: diâmetro, espessura, comprimento e especificação do material.
As barbatanas: especificação do material, tipo (sólido ou serrilhado), altura, espessura, espaçamento, comprimento das barbatanas e secções sem barbatanas.
Período de entrega exigido.
| * Estes são os padrões de barbatana/tubo mais comuns. Temos mais de 20 combinações diferentes de barbatana e tubo. |
Superfície da barbatana helicoidal
(Tubes OD √ Alturas de barbatanas helicoidais disponíveis no tubo) |
| 5/8′′ ′′ 3/8′′, 1/2′′ e 7/16′′ |
1 ′′ 3/8′′, 1/2′′, 7/16′′ e 5/8′′ |
1 1/4" ′′ 3/8′′, 1/2′′, 7/16′′ e 5/8′′ |
| 15.875mm 9.525mm, 12.7mm e 11.113mm |
25.4mm 9.525mm, 12.7mm, 11.113mm e 15.875mm |
31.75mm ️ 9.525mm, 12.7mm, 11.113mm e 15.875mm |
- O sistema de fixação de barbatanas em forma de hélice, com pé, embutida e outras opções de fixação, está disponível.
- Contacte-me sobre a disponibilidade de 1 1/4 " (31.75mm) material de tubo
|
Aplicação do tubo de barbatana nas indústrias
1Indústria petrolífera
2Indústria química
3Indústria da madeira
4Indústria alimentar
5Indústria siderúrgica
6Indústria de moldagem de plásticos
7Unidades de desidratação de glicol
8. bobinas para torres de arrefecimento híbridas
9Máquinas de impressão
10Produção de revestimentos de superfície
11Recuperação do solvente
12. Refrigeração das entradas de ar da turbina
13Produção têxtil
14- aquecedores de estufa e criação
15. Curtidores
16. bobinas antigelo para o ar de processo
17Fabricação de papel
