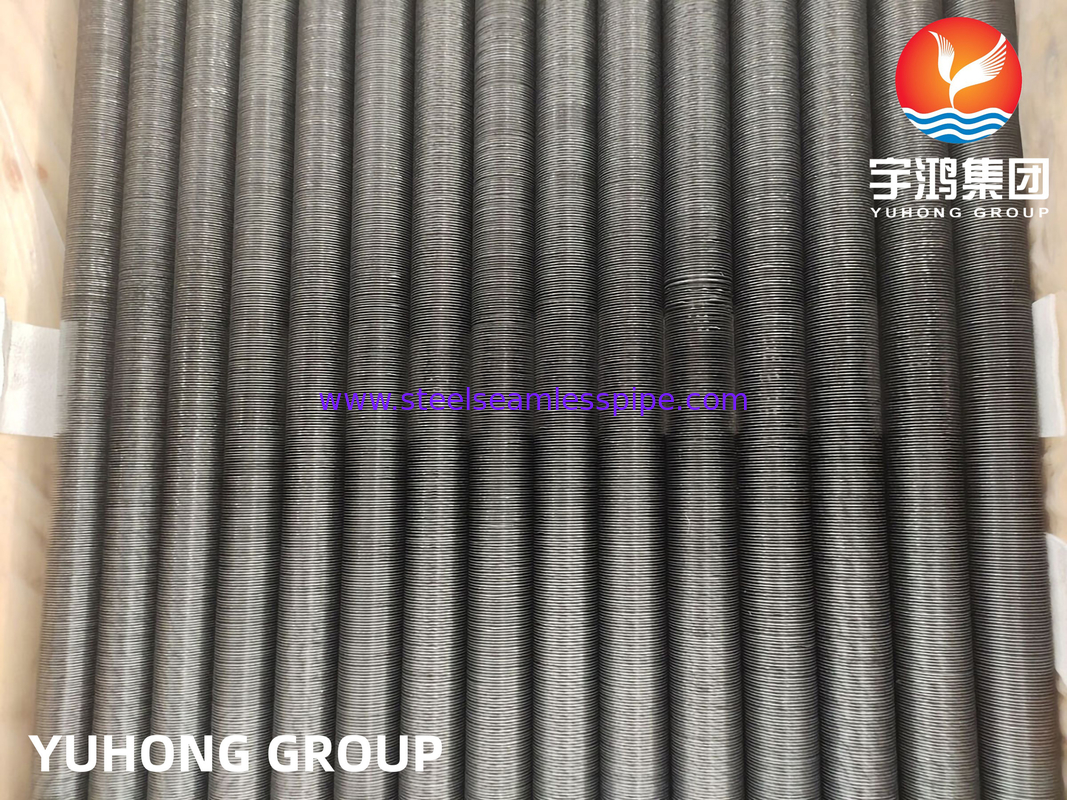

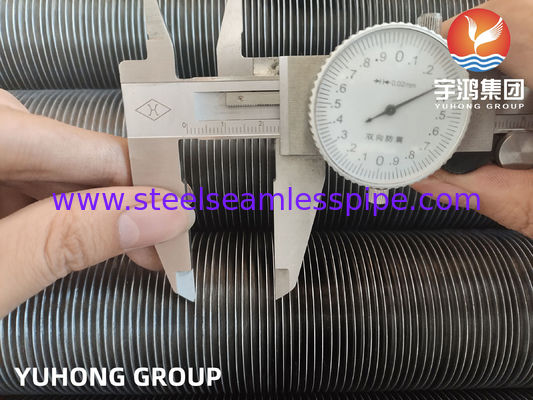

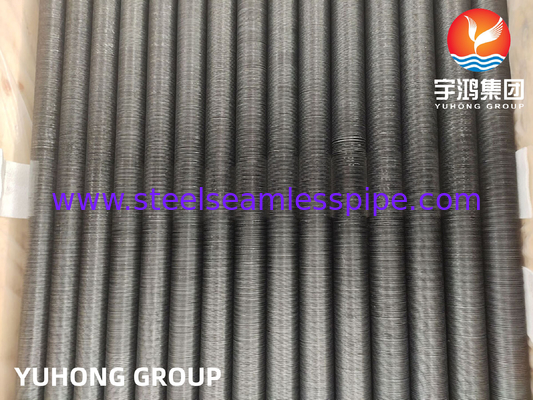

ASTM A179 Tubos de aço carbono embutidos com nadadeira tipo G, Tubos Aletados
Grupo YUHONGPodemos lidar com tipos de projetos, tais como projetos de trocador de calor / caldeira, projetos marítimos, projetos de petróleo e gás, etc.oferecer vários tipos de tubos de barbatanas.
Os tubos de barbatanas são usados em muitas indústrias diferentes. Estes tubos têm uma superfície de barbatanas, o que aumenta a sua área de superfície e permite-lhes transferir calor de forma mais eficiente.Isto os torna ideais para aplicações onde são necessárias taxas elevadas de transferência de calor.
Especificações para vários tipos de tubos com barbatanas
| Tipo |
Descrição |
Tubos de base |
Especificação das barbatanas (mm) |
| Dose excessiva (mm) |
Peso da barbatana |
Altura das barbatanas |
De espessura de barbatana |
| Incorporado |
Tubos de barbatanas do tipo G |
16-63 |
2.1 ~ 5 |
< 17 |
-Não.4 |
| Extrusão |
Outros metais simples |
8-51 |
1.6 ~ 10 |
< 17 |
0.2-0.4 |
| Tubos de barbatanas baixas de tipo T |
10 a 38 |
0.6 ~ 2 |
< 1.6 |
-Não.3 |
| Tubos de bambu, tubos ondulados |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Ferida |
Tubos de barbatanas do tipo l/kl/ll |
16-63 |
2.1 ~ 5 |
< 17 |
-Não.4 |
| Estringência |
Tubos de barbatanas |
25 a 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Tipo U |
Tubos de tipo U |
16 a 38 |
/ |
/ |
/ |
| Solução |
Tubos de barbatanas de solda por HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Tubos de barbatanas do tipo H/HH |
25 a 63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Tubos de barbatanas |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Material do tubo: aço carbono, aço inoxidável, aço ligado, aço corten, aço duplex, aço super duplex, inconel, aço de níquel e de liga de níquel, material CK 20 e outros materiais.
ASTM A179 Tubos de Finas de Alumínio de Tipo G Incorporado vendemos em mais de 70 países. Tubos de Finas Incorporadas também chamados Tubos de Finas de Tipo G,O tubo de barbatanas incorporado proporciona uma ligação perfeita entre a barbatanha e os tubos.O projeto principal dos tubos de barbatana incorporada é que através de equipamentos profissionais, os tubos e as barbatanas inserem barbatanas na ranhura helicoidal.(G-Fins) são obtidos por enrolamento de uma fita de alumínio ou cobre numa ranhura helicoidal mecanizada na superfície exterior do tubo.
Os tubos Fin incorporados podem ser utilizados em temperaturas mais elevadas e são muito duráveis.Os tubos embutidos com barbatanas são mais adequados para utilizações que envolvam ciclos térmicos elevados ou temperaturas elevadas e onde o lado da barbatanha será submetido a limpeza regular..
Características dos tubos com nadadeiras do tipo G
Instalação fácil
Alta performance
Instalação fácil
Menos espaço necessário
Menos cablagem
Superfície otimizada
A melhor tecnologia utilizada
Menor consumo de energia
Aumento da fiabilidade
Baixa manutenção
Alta resistência mecânica
Design compacto
Protecção corrosiva média
Detalhes do ASTM A179Tube
ASTM A179A presente especificação abrange tubos de aço de baixo carbono desenhados a frio sem costura, de espessura mínima da parede, para trocadores de calor tubulares, condensadores e aparelhos semelhantes de transferência de calor.Os tubos devem ser tratados termicamente após a última retirada a frio a uma temperatura igual ou superior a 1200°F ((650°C)).
Composição química (%)
| Grau |
C |
- Não |
P |
Su |
| A179 |
0.06-0.18 |
0.27-0.63 |
0.035, no máximo |
0.035, no máximo |
Propriedades mecânicas
| Grau |
Força de tração, min. |
Força de rendimento (0,2%Offset,min) |
Extensão |
Dureza de Rockwell |
| A179 |
ksi-47, MPa-325 |
psi-26, MPa-180 |
35% |
/ |
Inspecções e ensaios
| Inspecções e ensaios:G-fin; L-fin; LL-fin; KL-fin; Tubos finados extrudidos |
| 1Composição química |
| 2Propriedades mecânicas |
| 3.Teste hidrostático |
| 4.Teste pneumático |
| 5- Inspecção boroscópica. |
| 6Teste de corrente de Eddy. |
| 7.Teste de tração (apenas para tubos bimetálicos) |
Indústrias relacionadas envolvidas
Indústria química
Indústria petrolífera- Não.
Indústria metalúrgica
Indústria energética
Indústria leve
Indústria farmacêutica
Indústria alimentar
Aplicação
Canais de vapor
Perqueimadores de ar / trocadores de calor de arrefecimento por ar
Exchanges de calor de tubos com nadadeiras
Refrigeradores de ar / Refrigeradores de óleo / Refrigeradores de hidrogénio / Refrigeradores de geradores
Recuperação do calor residual
Máquinas de secar
Ar condicionado / aquecedores de ar
Condensadores de vapor
Tecnologia dos tubos de calor
Para uma cotação rápida, por favor envie com a seguinte exigência:
1- Número de peças.
2. Tubos de base: Diâmetro, espessura, comprimento e especificação do material.
3.Finas: especificação do material, tipo (sólido ou serrilhado), altura, espessura, espaçamento, comprimento das barbatanas e secções sem barbatanas.
4- Tempo de entrega exigido.
