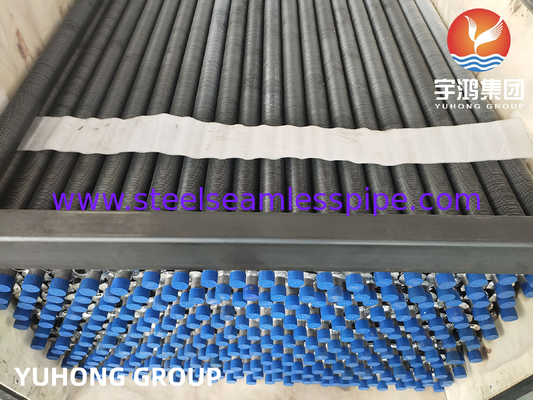

G-tipo encaixado fabricante 1060 do aço carbono do Al do tubo de aleta ASTM A179

Tubos de barbatanas de tipo G incorporados ASTM A179 + Al 1060 Fabricante de aço carbono

Visão geral:

O tubo com nadade de alumínio é uma parte importante do trocador de calor, em especial o tubo com nadade de alumínio, que é leve e fácil de fabricar.e é comumente utilizado em dispositivos de troca de calor.

A principal característica do projeto dos tubos de barbatana incorporada envolve a barbatana sendo inserida e soldada em um sulco helicoidal cortado nos tubos.

As barbatanas incorporadas são mais adequadas para utilização em ciclos térmicos elevados ou em temperaturas elevadas e onde o lado da barbatanha será sujeito a limpeza regular.Este tipo de barbatana tem uma grande limitação, sendo necessária uma espessura mínima da parede de 1No entanto, as barbatanas do tipo G podem suportar temperaturas de até 400 ° C e podem incorporar barbatanas de aço carbono para uma melhor condutividade.

Processo de Fabricação

Especificamente, o tubo de barbatana tipo G é uma ranhura espiral com uma certa largura e profundidade que é pré-processada no tubo de aço e, em seguida, a fita de alumínio é incrustada no tubo de aço no equipamento.Durante o processo de enrolamento, devido a uma certa força de pretensão, a fita de aço será apertada firmemente na ranhura em espiral, garantindo assim uma certa área de contacto entre a fita de aço e o tubo de aço.

A fim de evitar que a fita de aço rebote e caia, ambas as extremidades da fita de aço devem ser soldadas ao tubo de aço.Deve haver uma certa reação entre a fita de aço e o sulco espiralSe a reação é demasiado pequena para formar uma interferência, o processo de inserção é difícil de proceder sem problemas.

Além disso, a correia de aço enrolada terá sempre um certo rebote, pelo que a correia de aço e a superfície inferior da ranhura espiral não podem ser bem unidas.A inserção de barbatanas pode ser realizada em equipamentos gerais, e o custo não é alto.

Existem muitas variáveis a serem consideradas para selecionar e projetar com sucesso um trocador de calor de tubo com barbatanas, incluindo:

- Metais mais adequados para os tubos e as barbatanas;
- Tipo de reforço do tubo ∙ barbatanas ou arame;
- espessura das paredes dos tubos;
- I/D e O/D dos tubos;
- Pico das barbatanas;
- Tipo e número de ventiladores para fornecer o fluxo de ar;

A179 Composição química

Material equivalente:


Aplicações

- Indústrias petrolífera, química e petroquímica

- Tratamento de gás natural

- Indústria siderúrgica: altoforno e sistema de conversão

-Geração de energia: condensação de gases de escape de turbinas a vapor, condensação do ciclo de contacto com água, condensação de arrefecimento, centrais nucleares e fósseis

- Ar condicionado (freão, amônia, propano);

- Equipamento de incineração de resíduos

- Refrigeradores para compressores, etc.
