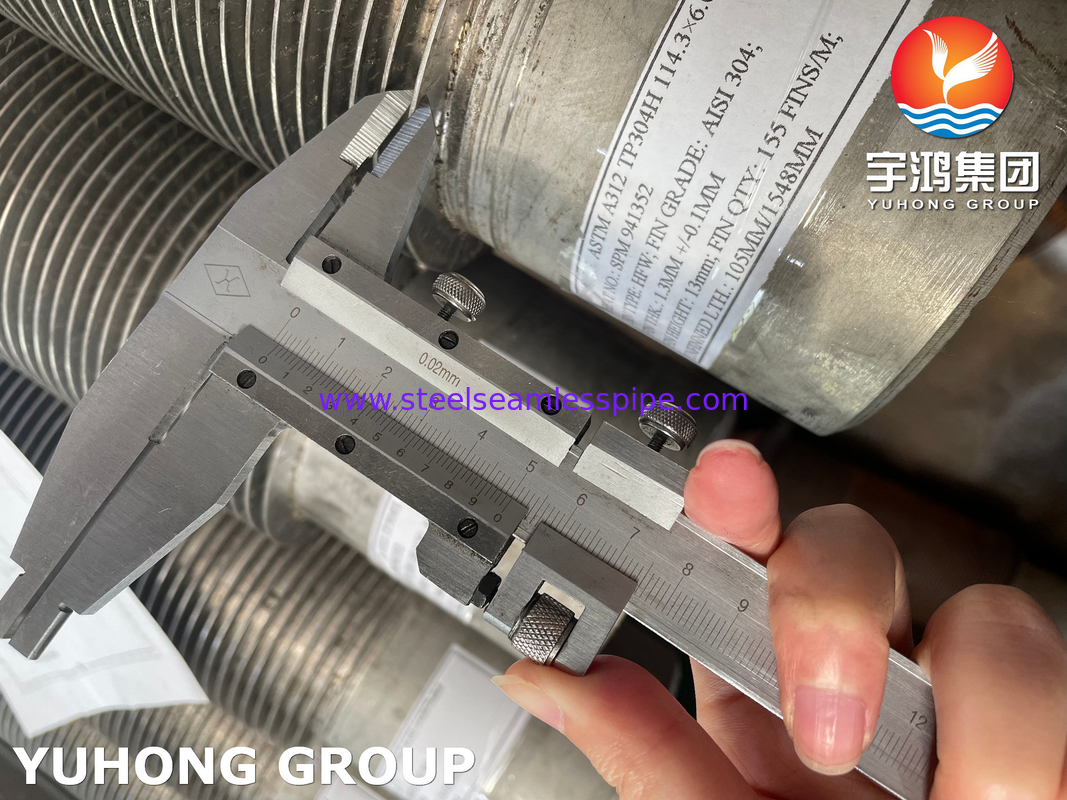

ASTM A312 TP304H Acero inoxidável HFW Tubos de soldadura em espiral com nadadeiras Tubos de trocador de calor
O Grupo Yuhong opera tubos com barbatanas há mais de 10 anos, com vendas anuais de mais de 80 000 toneladas de tubos sem costura de aço inoxidável/duplex/níquel.Os nossos clientes cobrem mais de 45 países.Nossos tubos sem costura de aço inoxidável são amplamente utilizados em mineração, energia, petroquímica, química, fábricas de alimentos, fábricas de papel, indústrias de gás e fluidos e muito mais.
Ao contrário do 304L, o tipo 304H tem um maior teor de carbono, tornando este aço mais adequado para uso em aplicações onde as altas temperaturas estão presentes.e quanto maior o teor de carbonoDevido à resistência térmica desta categoria, este material é recomendado para recipientes sob pressão ASME com temperaturas de funcionamento superiores a 815 °C.
O maior teor de carbono do 304H aumenta sua resistência, de modo que o 304H tem maior resistência à tração e ao rendimento da ASTM A213 do que o 304L. A temperaturas de até 500 °C,304H tem maior resistência ao arrasto a curto e longo prazo do que 304LNo caso dos recipientes sob pressão ASME utilizados acima de 815°C, o teor de carbono de 304H deve ser de 0,04% a 0,1%.
A liga 304H é mais comumente utilizada em refinarias. Também é usada em caldeiras, tubos de trocador de calor, tubos de condensação, tubulações, torres de resfriamento,Tubos de aquecimento por descarga de vapor e tubos de superaquecimento de aço inoxidável em centrais elétricasTambém é encontrado em fertilizantes e plantas químicas.
HFW é a abreviação de tubo de barbatanas sólidas espirais soldadas de alta frequência.
Os tubos com nadadeira em espiral oferecem aos projetistas alta eficiência térmica e uma solução de projeto compacta para uma gama completa de trocadores de calor que usam gás de combustível limpo.Tipo sólido e tipo dentado.

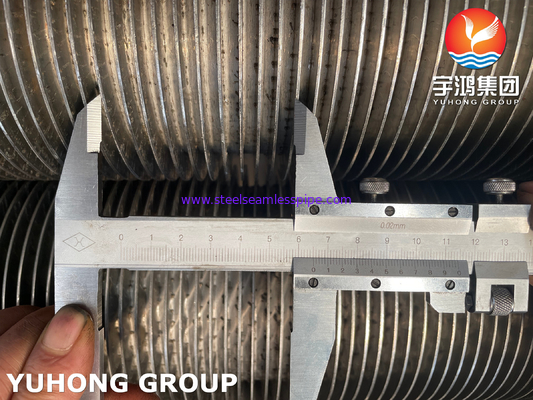

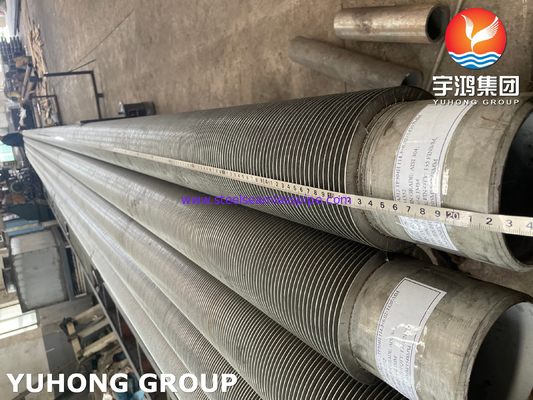

Os tubos helicoidais são feitos envolvendo helicoidamente uma faixa contínua de barbatanas ao redor do tubo.As barbatanas são enroladas ao redor do tubo e soldadas continuamenteA fita é enrolada helicoidalmente no tubo e continuamente soldada ao tubo base ao longo da raiz da hélice por um processo elétrico de alta frequência.As faixas de barbatanas são mantidas sob tensão e lateralmente constrangidas à medida que são formadas em torno do tubo, assegurando um contacto firme entre as tiras de barbatanas e a superfície do tubo de base.a soldagem contínua é feita no ponto onde a faixa de barbatana começa a dobrar em torno do diâmetro do tubo.
Requisitos químicos
| Grau |
Designação UNS |
Composição, % |
| |
|
Carbono |
Manganês |
Fósforo, no máximo |
Enxofre, no máximo |
Silício |
Cloreto de sódio |
Níquel |
| 304H |
S30409 |
0.04-0.10 |
2.00 |
0.045 |
0.03 |
0.75 |
18 a 20 |
8 a 10.5 |
Detalhes técnicos/detalhes dos tubos de base/detalhes das pontas
Diâmetro do tubo: Min. OD 20 mm a Max. OD 219 mm.
Espessura do tubo: Min. 2 mm a 16 mm
Tubos: aço inoxidável, aço ligado, aço carbono, aço resistente ao intemperismo, aço duplex, aço super duplex, inconel, níquel de alto cromo e materiais de liga.
Detalhes das barbatanas
Espessura das barbatanas: Min. 0,8 mm a máximo 4 mm
Altura das barbatanas: 0,25" (6,35 mm) mínimo a 1,5" (38 mm) máximo
Densidade de barbatanas: mínimo 43 barbatanas por metro, máximo 287 barbatanas por metro
Materiais: aço carbono, aço inoxidável, aço ligado, aço duplo e ligado.
Se precisar de um orçamento rápido, envie o seguinte:
1- Número de peças.
2- Tubos de base:
(1) Diâmetro, (2) espessura, (3) comprimento e (4) especificações dos materiais.
3.Fins:
(1)Especificação do material, (2)Tipo (sólido ou serrado), (3)Alta, (4)espessura, (5)espaçamento, (5) comprimento da barbatana e (6)seção sem barbatana.
Se necessário, detalhes da preparação da solda.
4- A data de entrega requerida.
As barbatanas são cortadas de tiras de metal e depois enroladas helicoidalmente ao redor do tubo.
Características importantes desta configuração são a eficiência, a ligação efetiva de barbatana ao tubo em todas as condições de temperatura e pressão e a capacidade de suportar altas temperaturas no lado da barbatana.Esta configuração de barbatanas dentadas pode suportar a impureza das barbatanas ainda melhor se este for um problema na aplicaçãoIsto proporciona um melhor desempenho de transferência de calor em comparação com barbatanas sólidas.

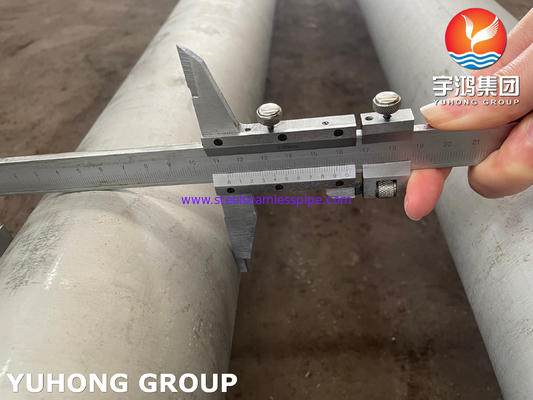

Detalhes do tubo de base
Faixa de diâmetro do tubo: 15,88 mm a 219 mm
Faixa de espessura do tubo: 1,651 mm a 16 mm
Material do tubo: tubo sem costura de aço carbono, aço inoxidável, aço de liga de carbono, aço resistente ao intemperismo, aço inoxidável duplex, aço inoxidável super duplex S32750, liga de inconel,Liga de incoloração de níquel com elevado teor de cromo, CK 20 Material e alguns outros materiais.
Detalhes das barbatanas
Espessura das barbatanas: Min. 0,8 mm a máximo 4 mm
Altura da barbatana: Min. 0,25" (6,35mm) a Max. 1,5" (38mm)
Densidade de barbatanas: mínimo 43 barbatanas por metro até máximo 287 barbatanas por metro
Materiais: aço carbono, aço inoxidável, aço ligado, aço resistente ao intemperismo, aço duplex e liga incolor.
Palavras-chave: tubo de barbatanas, tubo de barbatanas, tubo de barbatanas espirais, tubo de barbatanas maciças, tubo de barbatanas dentadas, tubo de barbatanas espirais dentadas, tubo de barbatanas quadradas, tubo de barbatanas soldados em dupla H retangular,Tubos de fibras dentadas, de alta frequência, soldados em espiral
Aplicação:
Caldeiras e sistemas de climatização
Centrais elétricas
Gerador de vapor de recuperação de calor
Indústria petroquímica
Aplicações marítimas
Aplicações de refrigeração
Economizador
Refrigeradores de óleo e gás
Encanamento e Ar Condicionado
Condensador e Evaporador
Trocador de calor de concha e tubo
Outras aplicações de trocadores de calor
