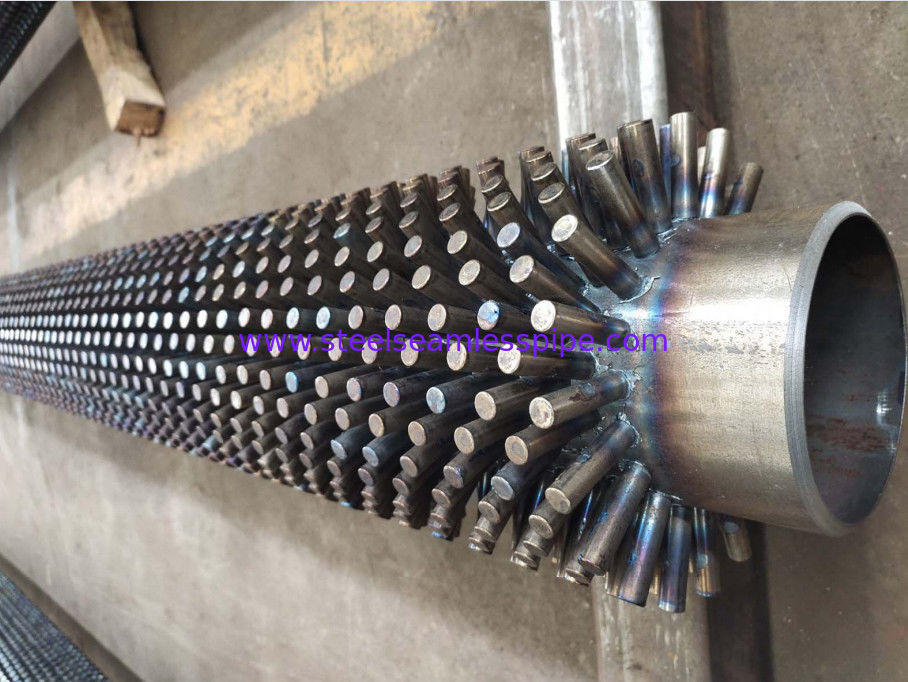

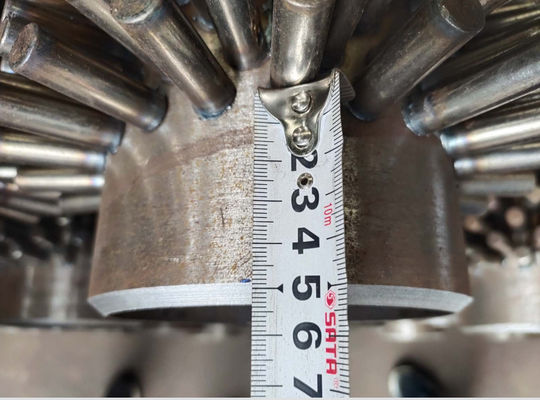

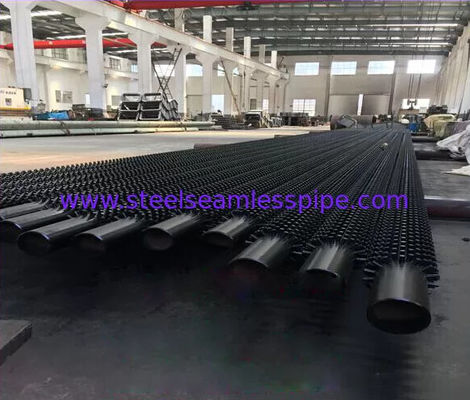

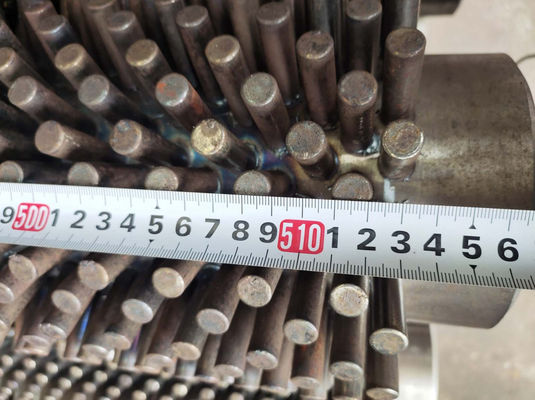

ASTM A335 P5/ P9/ P11/P22 Tubos finos/tubos estufados, aço carbono/aço ligado, forno

ASTM A335 P11 P22 P9 P91 Tubos finos de aço carbono para utilização em trocadores de aquecimento

HFW Tubos de barbatanas sólidas abreviação de Tubos de barbatanas sólidas helicoidais soldados de alta frequência

Os tubos helicoidais fornecem ao designer uma elevada eficiência térmica e soluções de concepção compactas para toda uma gama de trocadores de calor onde são utilizados gases de combustão limpos.Os tubos helicoidais são fabricados tanto no tipo sólido como no tipo serrado.

Os tubos helicoidais são fabricados envolvendo helicoidamente uma tira de barbatana contínua no tubo.A barbatana envolve o tubo e solda continuamenteA tira da barbatana é enrolada em espiral no tubo e soldada continuamente com um processo elétrico de alta frequência ao tubo base ao longo da raiz espiral.A faixa de barbatanas mantida sob tensão e confinada lateralmente à medida que se forma em torno do tuboAplica-se uma solda contínua no ponto em que a faixa da barbatana começa a dobrar-se em torno do diâmetro do tubo,com um diâmetro superior a 50 mm,.

Para um determinado tubo ou tubo de tamanho, a superfície de transferência de calor desejada por unidade de comprimento do tubo pode ser obtida especificando a altura da barbatana adequada,espessura e/ou número de barbatanas por metro de comprimento.

Tubo de barbatanas sólidas HFW

Esta configuração de tubo com nadadeiras de aço soldado pode ser usada para qualquer aplicação de trocador de calor e é particularmente adequada para aplicações de alta temperatura e alta pressão.As características importantes desta configuração são eficiência, ligação eficaz da barbatana ao tubo em todas as condições de temperatura e pressão, e capacidade de resistir a altas temperaturas do lado da barbatana.

Uma barbatana helicoidal contínua é ligada ao tubo de base por solda de resistência elétrica de alta frequência, a fim de fornecer uma ligação eficiente e termicamente confiável.

Detalhes técnicos/detalhes do tubo de base

Diâmetro do tubo: 20 mm OD Min a 219 mm OD Max.

Espessura do tubo: mínimo 2 mm até 16 mm

Material do tubo: aço carbono, aço inoxidável, aço ligado, aço corten, aço duplex, aço super duplex, inconel, níquel e liga de níquel de alto cromo, material CK 20 e outros materiais.

Detalhes da barbatana

Espessura das barbatanas: Min. 0,8 mm a Max. 4 mm

Altura das barbatanas: Min 0,25 ̊ (6,35 mm) a Max.1.5 ′′ (38 mm)

Densidade de barbatanas: Min 43 barbatanas por metro até máximo 287 barbatanas por metro

Materiais: aço carbono, aço inoxidável, aço ligado, aço corten, aço duplex e incollagem.

Para uma cotação rápida, por favor, envie com o seguinte requisito:

Número de peças,

Tubos de base: diâmetro, espessura, comprimento e especificação do material.

As barbatanas: especificação do material, tipo (sólido ou serrilhado), altura, espessura, espaçamento, comprimento das barbatanas e secções sem barbatanas.

Período de entrega exigido.
