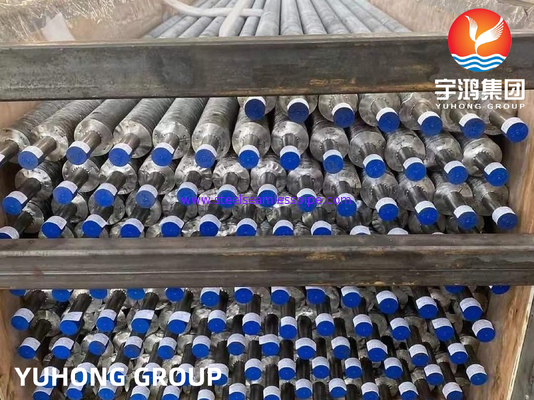

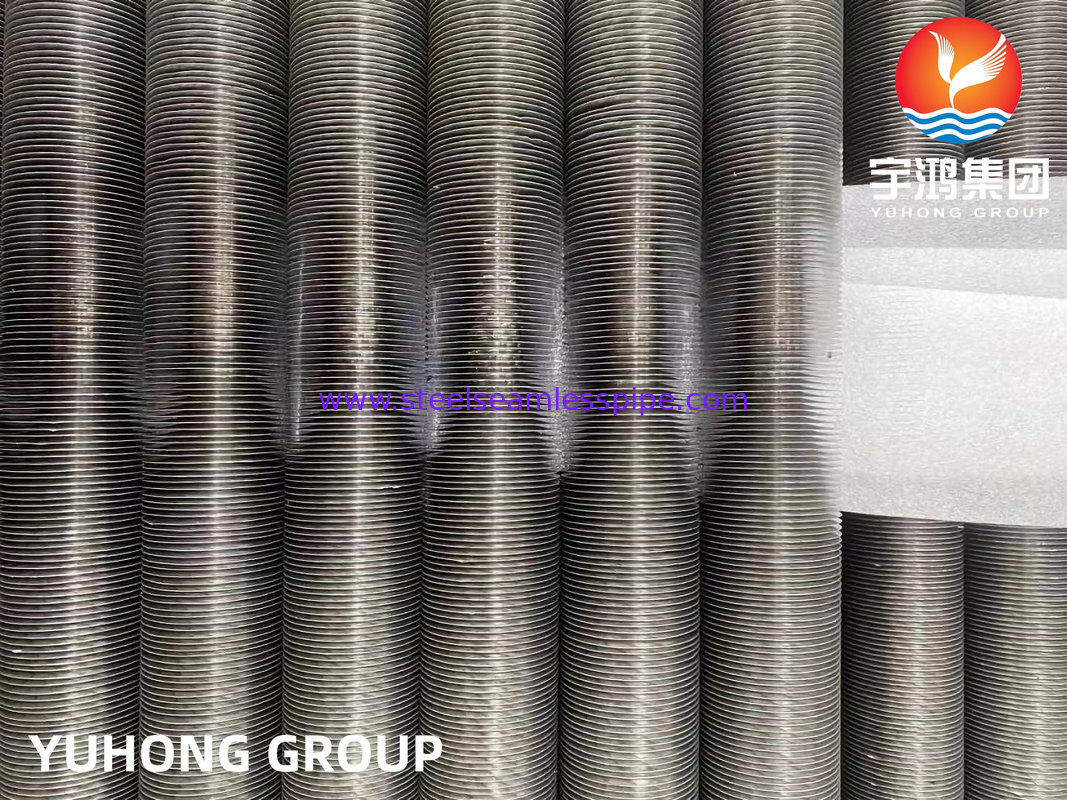

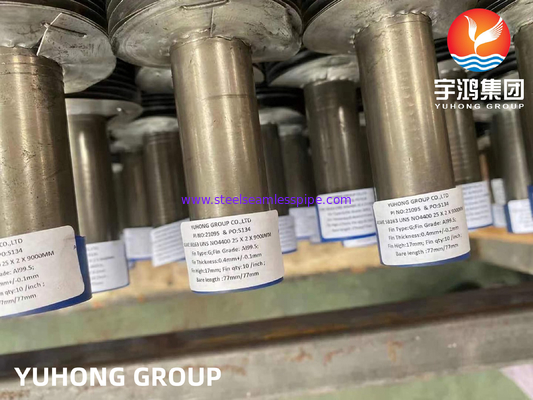

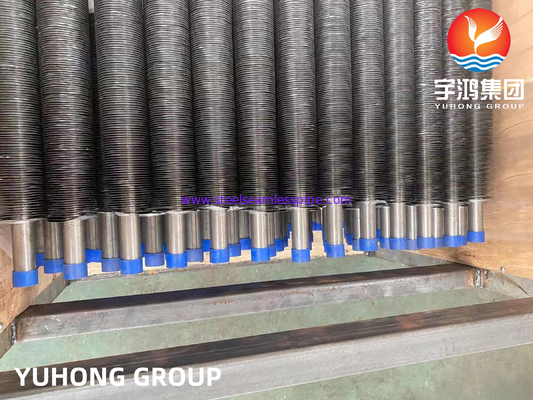

ASME SB163N.o UNS 04400 Tubo de barbatanas de tipo Monel 400 G para aplicação em trocadores de calor
Os tubos com barbatanas do tipo G são um tipo de componente de trocador de calor comumente utilizado em indústrias onde a transferência de calor é crucial.Estes tubos têm um design de barbatana específica que aumenta a sua eficiência na transferência de calor entre dois meiosAs barbatanas melhoram a superfície dos tubos, aumentando assim a taxa de transferência de calor.e outras aplicações industriais em que seja necessária uma transferência de calor eficienteO projeto das barbatanas do tipo G apresenta tipicamente uma forma ondulada, o que ajuda a aumentar a área da superfície para melhorar a eficiência da transferência de calor.
Sobre o tubo Monel 400
O monel pertence a um grupo de ligas de níquel e é produzido com altas concentrações de cobre e cromo na sua composição química.Estes tubos são projetados para ser suficiente em ambientes de corrosão induzida por tensãoNão se dissociam nem se deformam facilmente a qualquer temperatura. SB 163 N04400A resistência à tração é de 550 MPa e a resistência ao rendimento é de 240 Mpa.Os produtos desta categoria podem ser facilmente alongados em 40%.
Monel 400É uma liga de níquel-cobre (cerca de 67% Ni ∼ 23% Cu) resistente à água do mar e ao vapor a altas temperaturas, bem como a sais e soluções cáusticas.A liga 400 é uma liga de solução sólida que só pode ser endurecida por trabalho a frioEsta liga de níquel apresenta características como boa resistência à corrosão, boa soldabilidade e elevada resistência.Uma baixa taxa de corrosão na água salobra ou marinha que flui rapidamente, combinada com uma excelente resistência à cracagem por corrosão por tensão na maioria das águas doces, e sua resistência a uma variedade de condições corrosivas levou à sua ampla utilização em aplicações marítimas e outras soluções de cloreto não oxidantes.
Composição química dos tubos
| Grau |
C |
- Não |
Sim |
S |
Cu |
Fe |
Não. |
Cr |
| Monel 400 |
0.30 no máximo |
2.00 no máximo |
0.50 no máximo |
0.24 max. |
28.0-34.0 |
2.50 no máximo |
63.00 min |
- Não. |
Propriedades mecânicas dos tubos
| Elementos |
Densidade |
Ponto de fusão |
Resistência à tração |
Força do rendimento (0,2% de compensação) |
Extensão |
| Monel 400 |
80,8 g/cm3 |
1350 °C (2460 °F) |
Psi 80.000, MPa 550 |
Psi 35 000, MPa 240 |
40 % |
Propriedades físicas dos tubos
| Propriedades |
Métrica |
Império |
| Densidade |
80,8 gm/cm3 |
0.318 lb/in3 |
Características dos tubos com nadadeiras do tipo G
1. Design compacto
2. Alto desempenho
3Instalação fácil.
4. Menos espaço necessário
5Menos cabos.
6. Superfície otimizada
7A melhor tecnologia usada
8Proteção à corrosão média
9Menos consumo energético
10Aumento da fiabilidade
11. Baixa manutenção
12. Alta resistência mecânica
Processos de tubos finos do tipo G
Em tubos com barbatanas do tipo G, as barbatanas são preparadas inserindo a fita de metal em um sulco.O enchimento de fundo é feito resultando na fixação forte das barbatanas aos tubos de baseOs três processos mencionados acima são realizados simultaneamente.A transferência de calor máxima é esperada para fora dos tubos g-fin como as barbatanas estão fortemente ligadas ao tubo de base.
Os tubos com nadadeiras do tipo G geralmente funcionam em aplicações de alta temperatura (com cerca de 400 graus Celsius).Estas barbatanas têm relativamente menos resistência à corrosão atmosféricaPor outro lado, a resistência mecânica é aceitável. Também são utilizados materiais de barbatanas de aço inoxidável e de aço carbono, mas são necessárias transformações e ferramentas especiais das tiras de barbatanas de aço.Refrigeradores de ar, radiadores, etc. utilizam os tubos g-fin.
Detalhes técnicos/detalhes do tubo de base
Diâmetro do tubo: 20 mm OD Min a 219 mm OD Max.
Espessura do tubo: mínimo 2 mm até 16 mm
Material do tubo: aço carbono, aço inoxidável, aço ligado, aço corten, aço duplex, aço super duplex, inconel, aço de níquel e liga de níquel, material CK 20 e outros materiais.
Para uma cotação rápida, por favor, envie com o seguinte requisito:
Número de peças
Tubos de base: diâmetro, espessura, comprimento e especificação do material.
As barbatanas: especificação do material, tipo (sólido ou serrilhado), altura, espessura, espaçamento, comprimento das barbatanas e secções sem barbatanas.
Período de entrega exigido.
Vantagem do tubo da barbatana
A transferência de calor de um fluido quente para um fluido mais frio através de uma parede de tubo é a razão pela qual muitos de nós usamos tubos com barbatanas.Porque não usas um tubo normal para fazer esta transferência?Bem, você pode, mas a taxa será muito mais lenta.
Não sendo utilizado um tubo com nadadeiras, a superfície exterior não é significativamente maior do que a superfície interna.o fluido com o menor coeficiente de transferência de calor determinará a taxa de transferência de calor global. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
Os tubos com barbatanas aumentam fora da superfície, aumentando a taxa de transferência de calor.Isto diminui o número total de tubos necessários para uma determinada aplicação, o que também reduz o tamanho geral do equipamento e pode, a longo prazo, diminuir o custo do projecto.Em muitos casos de aplicação, um tubo com nadadeira substitui seis ou mais tubos nus a menos de 1/3 do custo e 1/4 do volume.
Para aplicações que envolvem a transferência de calor de um fluido quente para um fluido mais frio através de uma parede de tubo, tubos de barbatanas são usados.onde um dos fluidos é ar ou outro gás, o coeficiente de transferência de calor do lado do ar será muito menor, por isso uma área de transferência de calor adicional ou um trocador de tubo de barbatana é muito útil.O fluxo de padrão geral de um trocador de tubos com barbatanas é muitas vezes de fluxo cruzado, no entanto, também pode ser fluxo paralelo ou contrafluxo.
As barbatanas são utilizadas para aumentar a superfície efetiva dos tubos dos trocadores de calor.Os tubos com nadadeiras são utilizados quando o coeficiente de transferência de calor no exterior dos tubos é sensivelmente inferior ao do interiorEm outras palavras, o calor transferido de líquido para gás, vapor para gás, como o trocador de calor de vapor para ar e o trocador de calor de fluido térmico para ar.
Indústrias em que são utilizados tubos com nadadeiras do tipo G
1Plantas de borracha
2. Centrais elétricas
3Indústrias petrolíferas
4Indústrias químicas
Outras aplicações
1Engenharia Marítima.
2Equipamento de processamento de produtos químicos e hidrocarbonetos.
3- Tanques de gasolina e água doce.
4- Estilos de petróleo bruto.
5- Aquecedores desaerados.
6- aquecedores de água de alimentação por caldeira e outros trocadores de calor.
7. válvulas, bombas, eixos, acessórios e fixações.
8- Trocadores de calor industriais.
9- Solventes clorados.
10- Torres de destilação de petróleo bruto.
