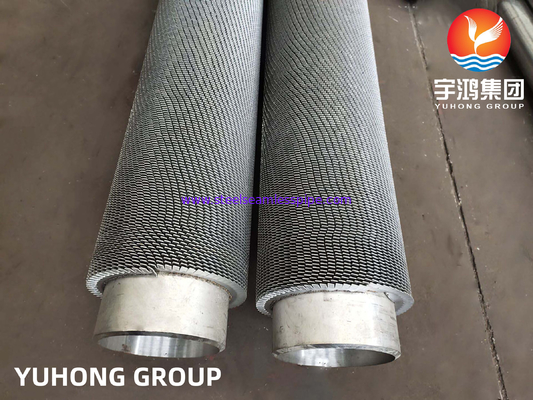

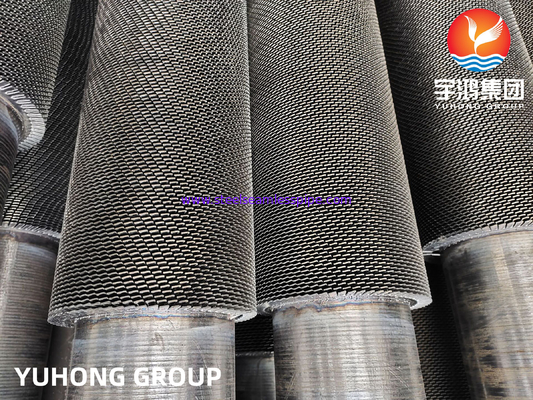

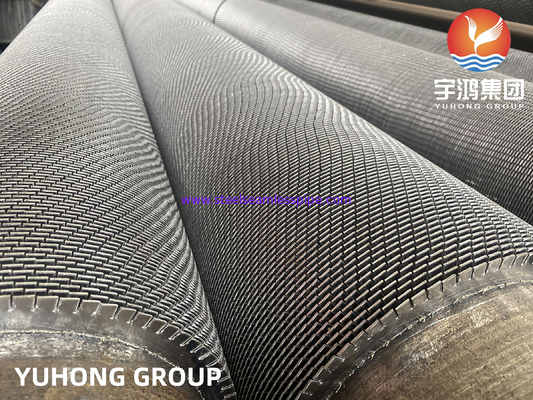

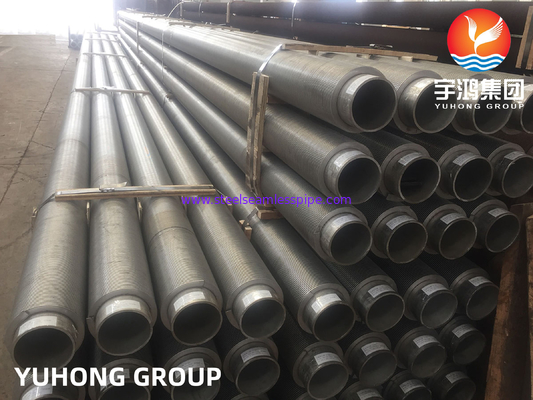

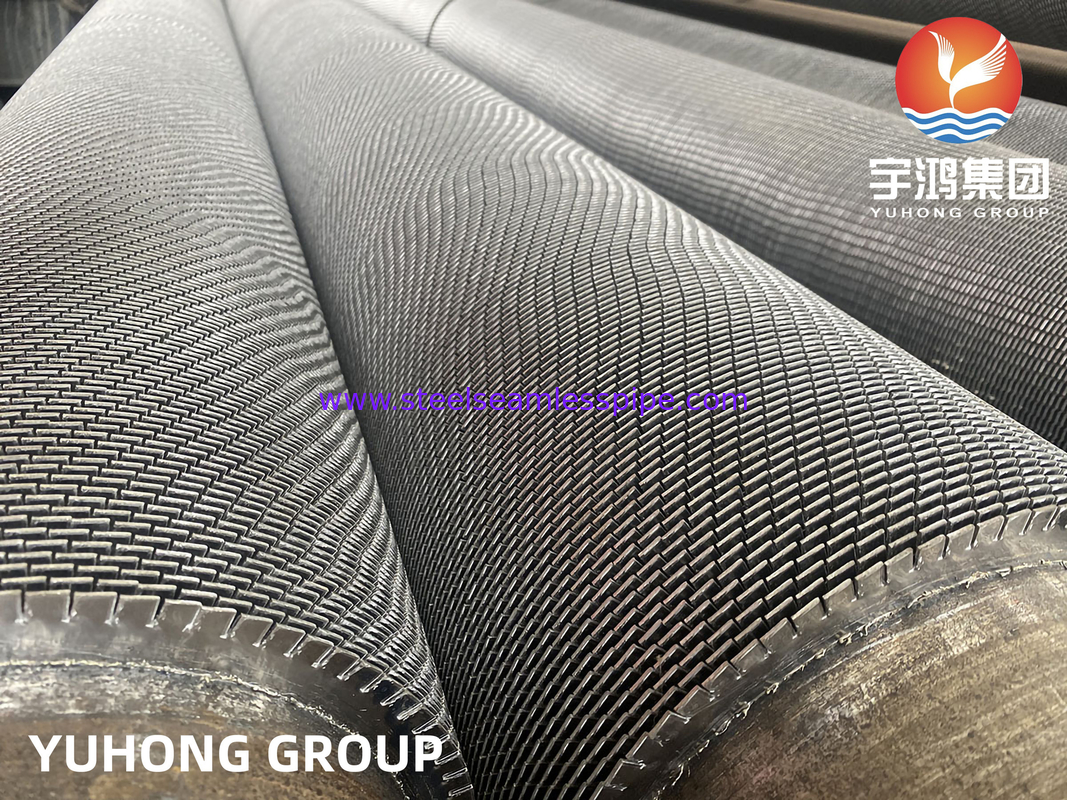

ASTM A210 / ASME SA210 GR. A1 Tubos de aço carbono HFW com nadadeira dentada
Tubos de barbatanas dentadas HFWabreviação de tubo helicoidal de barbatanas dentadas soldado de alta frequência.Os tubos com barbatanas são criados envolvendo uma tira fina de metal em torno do tubo base em um padrão helicoidal e, em seguida, serrar as barbatanas para aumentar a área de superfície para a transferência de calor.
As serraduras perturbam o fluxo do fluido, o que ajuda a quebrar a camada de fronteira.tornar os tubos de barbatanas dentadas mais eficazes do que os tubos tradicionais de barbatanas.
Os tubos de barbatanas serrilhadas podem ser utilizados em uma ampla gama de aplicações, incluindo caldeiras, condensadores e trocadores de calor, em várias indústrias, como geração de energia, petróleo e gás,e processamento químico.
| Tubos helicoidais soldados com nadadeiras dentadas do Grupo Yuhong |
| Processo de solda |
GMAW |
| Tamanho do tubo |
1Diâmetro exterior de 0,00" a 12,75" |
| Altura das barbatanas |
0.375′′ a 1.25′′ |
| Largura do segmento da barbatana |
5/32′′ ou 5/16′′ |
| Espessura das barbatanas |
20ga (0,035′′) a 16ga (0,060′′) |
| Pico da barbatana |
1 a 7 barbatanas por polegada |
| Materiais |
Qualquer combinação de materiais que possa ser soldada por arco |
| Comprimento do tubo |
Nenhum limite prático |
Qual é a diferença entre tubos soldados de barbatanas sólidas e tubos soldados de barbatanas dentadas?
A principal diferença entre eles está no desenho das barbatanas.
1Os tubos com barbatanas sólidas soldadas têm barbatanas sólidas e contínuas ao longo do comprimento do tubo.que pode melhorar a eficiência do trocador de calorNo entanto, as barbatanas sólidas também podem criar uma queda de pressão maior em comparação com as barbatanas dentadas.
2Os tubos com barbatanas dentadas e soldados possuem barbatanas dentadas ou entalhadas ao longo do seu comprimento, que ajudam a romper a camada de borda e a melhorar a eficiência da transferência de calor.As barbatanas dentadas também podem fornecer uma queda de pressão menor em comparação com as barbatanas sólidas.
As vantagens dos tubos helicoidais de barbatanas serrilhadas HFW (soldura de alta frequência) incluem:
-
Melhoria da eficiência da transferência de calor: As serraduras nas barbatanas ajudam a perturbar a camada de fronteira e aumentar a turbulência, o que melhora a eficiência da transferência de calor.
-
Menor queda de pressão: as serraduras também reduzem a queda de pressão através do tubo de barbatanas, o que pode resultar em economia de energia e melhor desempenho do sistema.
-
Construção durável: O processo de soldagem HFW cria uma ligação forte e durável entre as barbatanas e o tubo de base, que pode suportar altas temperaturas e pressões.
-
Versatilidade: os tubos de barbatanas serrilhadas helicoidais HFW podem ser usados em uma variedade de aplicações, incluindo geração de energia, processamento químico e HVAC, devido à sua alta eficiência e durabilidade.
-
Eficiência em termos de custos
As capacidades eficientes de transferência de calor reduzem o tamanho e o peso dos trocadores de calor, reduzindo potencialmente os custos de material e de instalação.Isto pode conduzir a economias significativas tanto em despesas iniciais como em custos operacionais.
-
Integritade da solda
O processo de Soldadura de Alta Frequência (HFW) utilizado na fabricação destes tubos de barbatana garante soldas fortes e confiáveis, reduzindo o risco de falha durante a operação e aumentando a longevidade geral do tubo.
Aplicações
Os domínios comuns de aplicação são:
1. Unidades de trocadores de calor para centrais elétricas (centrais elétricas, nucleares, térmicas e geotérmicas);
2- Sistemas altamente corrosivos (condensadores, evaporadores, dessalinizações de água do mar, fertilizantes, sistemas de ureia, amônia, gases, ácidos corrosivos);
3- as indústrias petrolífera, química e petroquímica;
4- as indústrias de transformação de alimentos e de refrigeração;
5Tratamento de gás natural;
