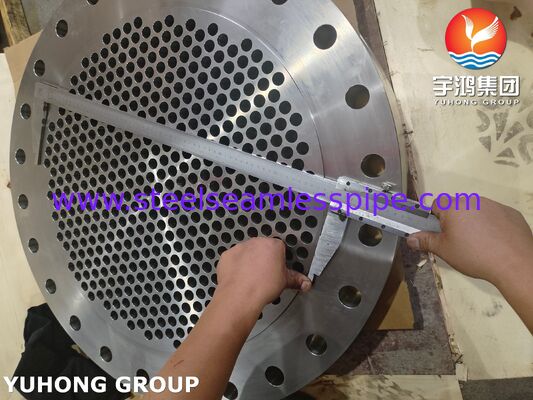

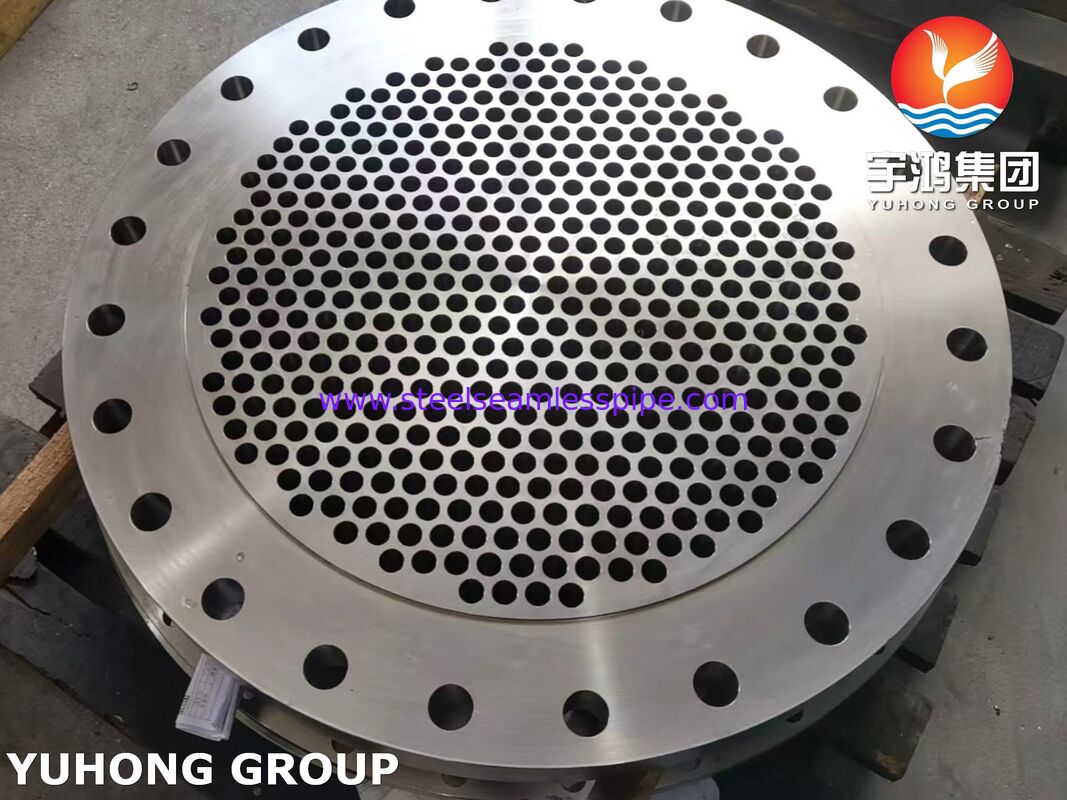

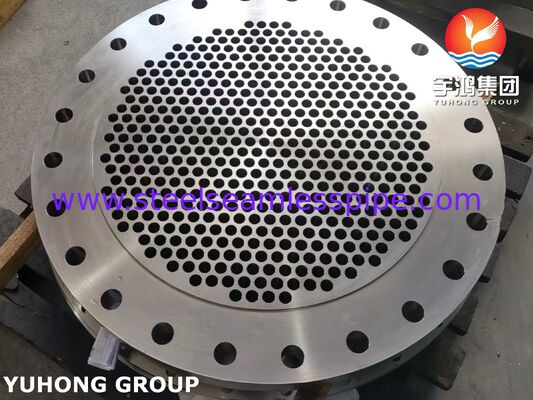

ASTM A182 F316Ti UNS S31635 Folha de tubo de aço inoxidável forjado para trocador de calor
A ASTM A182 F316Ti é um componente de trocador de calor forjado e trabalhado fabricado a partirUNS S31635 / F316Ti aço inoxidável austenítico.
A folha de tubo é projetada para suportar e localizar tubos de trocador de calor, separando os espaços de fluido do lado da concha e do lado do tubo.pode incorporar furos de tubos de precisão, furos de parafusos, sulcos de divisória de passagem, superfícies de vedação e outras características exigidas pelo desenho do cliente.
O F316Ti é uma classe de aço inoxidável com molibdênio estabilizado por titânio.Níquel e molibdênio como principais elementos de ligação e titânio adicionado de acordo com o requisito de estabilização especificado.
A folha de tubo pode ser fabricada de acordo com:ASTM A182 / ASME SA182Requisitos de materiais e acabamento em conformidade com o TEMA, ASME, desenhos do cliente ou especificações específicas do projeto, se aplicável.
Especificações do produto
| Ponto |
Especificações |
| Produto |
Folha de tubos de aço inoxidável |
| Padrão de materiais |
ASTM A182 / ASME SA182 |
| Grau |
F316Ti |
| S.U.N. |
S31635 |
| Materiais |
Aço inoxidável austenítico |
| Equivalente comum |
316Ti / 1.4571 |
| Construção |
Forjados |
| Fabricação de máquinas |
Fabricação a partir de matérias têxteis |
| Aplicação |
Cambio de calor / recipiente de pressão |
| Tubos |
Personalizado |
| Padrão de buraco do tubo |
Triangular / Quadrado / Quadrado giratório / Personalizado |
| Pitch do tubo |
Cliente especificado |
| Diâmetro exterior |
Personalizado |
| Espessura |
Personalizado |
| Furações de parafusos |
Personalizado |
| Passagem de partição |
Personalizado |
| Revestimento de superfície |
Mecânico / especificado pelo cliente |
| Inspecção |
Dimensional / PMI / UT / PT conforme especificado |
Material: F316Ti / UNS S31635
A ASTM A182 F316Ti é uma classe de forja de aço inoxidável austenítico estabilizado com titânio.
Os principais elementos de ligação são o cromo, o níquel e o molibdênio.
Composição química típica
| Elementos |
Requisito ASTM A182 F316Ti |
| C |
≤ 0,08% |
| - Não |
≤ 2,00% |
| Sim |
≤ 1,00% |
| P |
≤ 0,045% |
| S |
≤ 0,030% |
| Cr |
16.0 ∙ 18,0% |
| Não. |
100,0 ∼ 14,0% |
| Mo. |
20,00 ¢ 3,00% |
| N |
≤ 0,10% |
| Ti |
5 × (C + N) min. a 0,70% no máximo. |
| Fe |
Balance. |
Propriedades mecânicas
Os requisitos mecânicos mínimos típicos para a ASTM A182 F316Ti incluem:
| Imóveis |
Requisito |
| Resistência à tração |
≥ 515 MPa |
| Força de rendimento |
≥ 205 MPa |
| Extensão |
≥ 30% |
| Dureza |
De acordo com a ASTM A182 |
Design de folhas de tubos
A folha de tubo pode ser fabricada de acordo com o desenho do trocador de calor do cliente.
Tubos

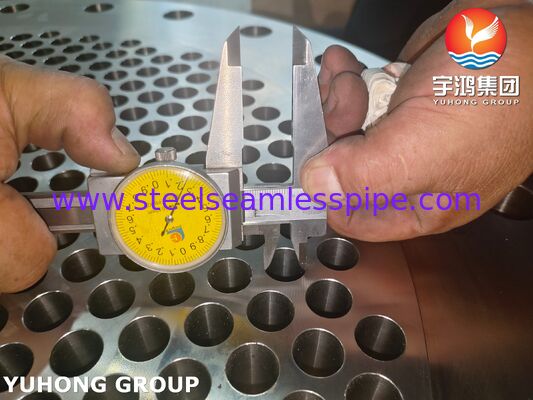

Os furos de tubulação de precisão podem ser fornecidos de acordo com:
- Dose excedentária do tubo
- Espessura da parede do tubo
- Projeto da junção tubo-folha
- Percussão do tubo
- Diâmetro do buraco
- Tolerância de furos
- Profundidade do buraco
Disposição do buraco do tubo
Os layouts disponíveis podem incluir:
- 30° triangular
- 60° triangular
- Quadrado giratório de 45°
- 90° quadrado
- Arranjo por encomenda
O padrão de buraco real deve seguir o desenho do equipamento homologado.
Passe as ranhuras de partição
Para os trocadores de calor de múltiplos passos, as ranhuras divisórias de passagem podem ser usinadas na face da chapa de tubo de acordo com o desenho especificado.
Furações de parafusos

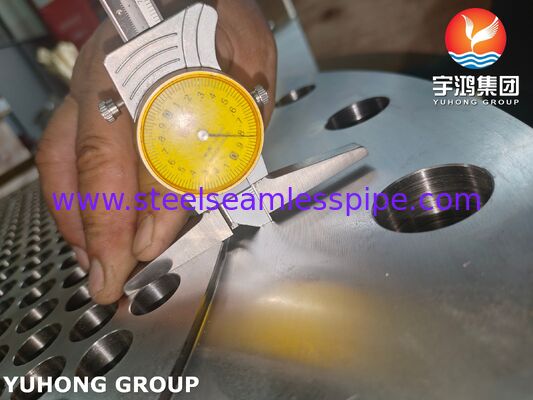

A quantidade, o diâmetro e o PCD do buraco do parafuso podem ser usinados de acordo com o projeto de conexão de casca, canal ou flange.
Aplicações de trocadores de calor
Intercambiadores de calor de concha e tubo
A folha de tubo F316Ti pode ser utilizada como componente de suporte de tubo e de separação de fluidos em trocadores de calor de casca e tubo.
Condensadores
As aplicações podem incluir equipamentos industriais de condensação quando o material e as condições de concepção seleccionados forem adequados.
Equipamento de processo químico
As folhas de tubos F316Ti podem ser especificadas para equipamentos de processo químico que exijam um grau de forja de aço inoxidável austenítico.
Componentes de recipientes sob pressão
A folha de tubo forjada pode ser fornecida como parte de conjuntos de recipientes sob pressão e equipamentos de processo, sob reserva do código de projeto aplicável.
Embalagem
A folha de tubo pode ser fornecida com:
- Protecção anti-ferrugem
- Embalagens de plástico
- Proteção facial
- Caixas de madeira
- Caixas de madeira compensada
- Embalagens de estrutura de aço
- Embalagens de exportação personalizadas
Os furos dos tubos e as superfícies de vedação usinadas devem ser protegidos contra impactos e contaminações durante a manipulação e o transporte.
