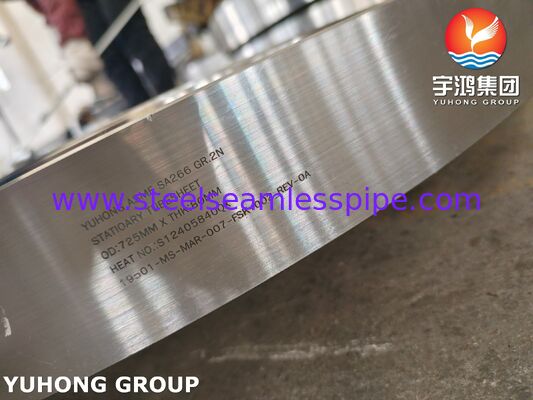

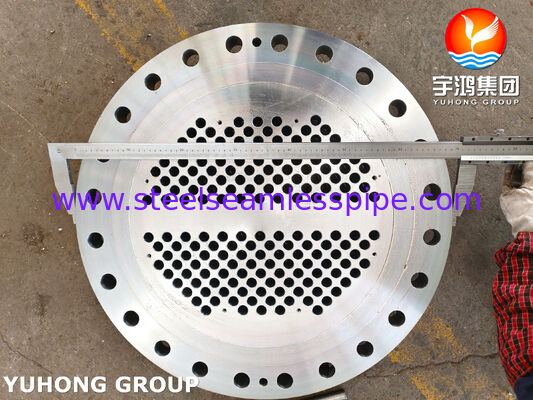

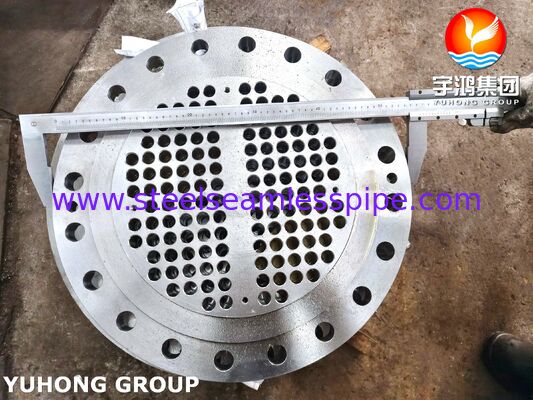

SA266 Gr.2 Folha de tubos forjada de aço carbono para trocadores de calor de tubos e conchas
ASME SA266 Gr.2 Folha de tubos forjada de aço carbono para trocadores de calor de tubos
Visão geral do produto
A folha de tubo SA266 Gr.2 é um componente forjado de aço carbono concebido para aplicações sob pressão em trocadores de calor, condensadores, caldeiras e equipamentos de processo conexos.
Fabricado em conformidade com o disposto no n.oA norma ASME SA266 Gr.2, a folha de tubo é fabricada a partir de aço carbono forjado e usinada com furos de tubo de precisão, divisórias de passagem e superfícies de vedação de acordo com os desenhos do equipamento.
A SA266/A266M abrange as forjas de aço carbono paraCaldeiras, recipientes sob pressão e equipamento associado, com requisitos relativos à composição química, às propriedades mecânicas e às condições de tratamento térmico aplicáveis.
O produto pode ser fornecido como umFolha de tubo fixa, folha de tubo com cabeça flutuante ou outra configuração específica do projeto, em função da concepção do trocador de calor.
Especificações técnicas
| Ponto |
Especificações |
| Nome do produto |
SA266 Gr.2 Folha de tubos |
| Grau do material |
SA266 Gr.2 |
| Tipo de material |
Forja de aço carbono |
| Padrão |
A norma ASME SA266 / ASTM A266 |
| Forma do produto |
Folhas de tubos forjadas |
| Equipamento |
Trocador de calor de tubos e conchas |
| Tipo de folha de tubos |
Fixado / Flutuante / Personalizado |
| Diâmetro exterior |
De acordo com o desenho |
| Espessura |
De acordo com o desenho |
| Diâmetro do buraco do tubo |
De acordo com a especificação do tubo |
| Padrão de buraco do tubo |
Triangular / Quadrado / Personalizado |
| Pitch do buraco do tubo |
De acordo com o desenho |
| Quantidade de buracos no tubo |
De acordo com o Design |
| Passagem de partição |
De acordo com o Channel Design |
| Fim do buraco do tubo |
Perfurados / Reumados / Refinados |
| Tratamento térmico |
Recheado / normalizado / normalizado e temperado |
| Inspecção |
Dimensional / Visual / NDT |
| Certificação |
EN 10204 3.1 / 3.2 |
Características do material
SA266 Aço carbono de grau 2
O SA266 Gr.2 pertence às categorias de forja de aço carbono abrangidas pela norma ASTM A266/A266M. A especificação inclui quatro categorias para aplicações relacionadas com vasos sob pressão.Grau 1, Grau 2, Grau 3 e Grau 4, substituindo a antiga terminologia das classes 1 a 4.
Para uma aplicação de folhas de tubos, o material é selecionado de acordo com o projeto mecânico, pressão, temperatura, tolerância à corrosão e compatibilidade com o revestimento, tubos e materiais de canal.
Construção Forjada
A construção forjada fornece uma forma de partida adequada para a usinagem de uma folha de tubo espessa com um grande número de furos de tubo posicionados com precisão.
Os controlos típicos relacionados com a forja incluem:
- Forja de redução
- Tratamento térmico
- Consideração do fluxo de grãos
- Análise química
- Ensaios mecânicos
- Exame por ultra-som
Fabricação de folhas de tubos
A folha de tubo é usinada de acordo com o desenho do trocador de calor, em vez de depender apenas das dimensões padrão da flange.
As características críticas de usinagem incluem:
- Diâmetro do buraco do tubo
- Pitch do buraco do tubo
- Padrão de buraco do tubo
- Quantidade de buracos no tubo
- Tolerância do buraco do tubo
- Perpendicularidade do buraco do tubo
- Passe as ranhuras de partição
- Superfície do assento da junta
- Diâmetro externo
- Espessura global
- Concentricidade
O projeto do buraco do tubo pode ser adaptado à OD do tubo selecionado, espessura da parede, passo do tubo e configuração do trocador de calor.

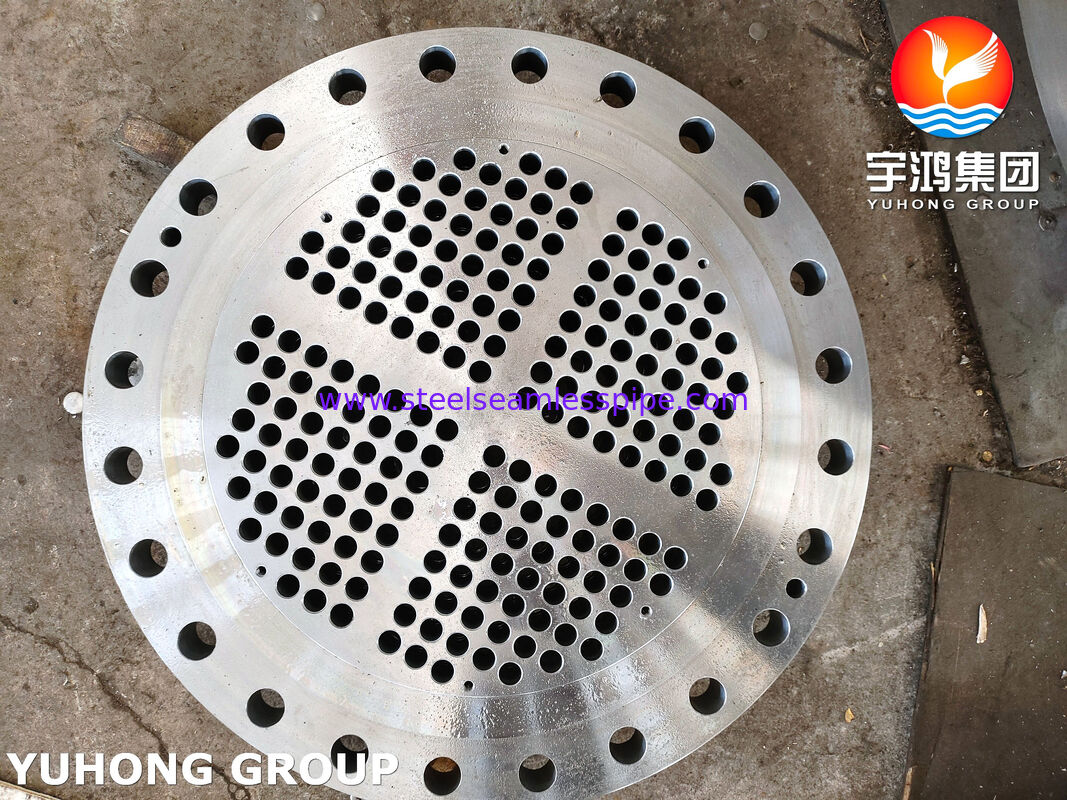

Padrões de buracos de tubo
As configurações comuns de buracos de tubo incluem:
- Pitch triangular- Dispõe de um sistema de tubos compacto e pode oferecer uma elevada densidade de transferência de calor na superfície, sempre que as exigências de limpeza o permitam.
- Quadrado- proporciona um espaçamento mais acessível entre os tubos e pode ser considerado quando o acesso à limpeza mecânica ou à manutenção é importante.
- Pitch quadrado giratório- Pode ser utilizado para requisitos específicos de fluxo e de layout.
O padrão final do tubo-buraco deve sempre seguir o projeto térmico e mecânico do trocador de calor.
Aplicações típicas
- Intercambiadores de calor de tubos e conchas
- Intercambiadores de calor de processo
- Caldeiros de água de alimentação
- Condensadores
- Refrigeradores a óleo
- Refrigeradores a gás
- Reboilers
- Condensadores de vapor
- Equipamento de processo químico
- Equipamento petroquímico
- Equipamento auxiliar da caldeira
- Associações de recipientes sob pressão
Configurações típicas do equipamento
- Intercambiadores de calor de folhas de tubos fixos
- Intercambiadores de calor de cabeça flutuante
- Intercambiadores de calor em tubos de água
- Reboilers de caldeiras
- Condensadores de tubos e tubos
- Intercambiadores de calor de passagem múltipla
- Intercambiadores de calor de processo de alta pressão
Considerações de design de folhas de tubos
Uma folha de tubo não é simplesmente uma chapa de aço perfurada.Pressão do lado do tubo, pressão do lado da concha, pressão diferencial, temperatura, cargas do tubo e requisitos de vedação das juntas.
Os principais elementos de concepção incluem:
- Pressão de projeto
- Temperatura de projeto
- Dose excedentária do tubo
- Espessura da parede do tubo
- Material do tubo
- Identificador de concha
- Contagem de tubos
- Pitch do tubo
- Disponibilização de passes
- Permissão de corrosão
- Pressão diferencial
- Configuração da junta
- Junção de tubos com folhas
Conexão tubo-folha
Os furos dos tubos podem ser preparados para diferentes métodos de fixação dos tubos, dependendo do projeto do trocador de calor:
- Articulação de tubo expandido
- Junção de força-soldada
- Junção soldada por vedação
- Junção expandida e soldada por vedação
O acabamento da superfície do buraco do tubo e a configuração do sulco podem ser fabricados de acordo com o desenho do cliente.
Processo de Fabricação
- Fusão de aço
- Forja
- Tratamento térmico
- Exame por ultra-som
- Fabricação em bruto
- Processamento de caracterização e OD
- Perfuração de buracos de tubos
- Revestimento de buracos de tubo
- Processamento de divisões de passagem
- Inspecção dimensional
- TNN
- Inspecção final da superfície
- Marcação e embalagem
Inspecção e ensaios
As inspecções disponíveis podem incluir:
- Análise da composição química
- Teste de tração
- Teste de resistência ao rendimento
- Teste de alongamento
- Redução de área
- Teste de dureza
- Registo do tratamento térmico
- Ensaios por ultra-som
- Ensaios de partículas magnéticas
- Ensaios de penetração de líquidos
- Inspecção dimensional
- Inspecção dos buracos dos tubos
- O PMI, quando necessário
- Inspecção visual
Os requisitos de inspecção adicionais podem ser incorporados quando especificados na ordem de compra ou na especificação do projecto.A norma ASTM A266/A266M também fornece requisitos suplementares quando o comprador solicitar ensaios ou inspecções adicionais..
