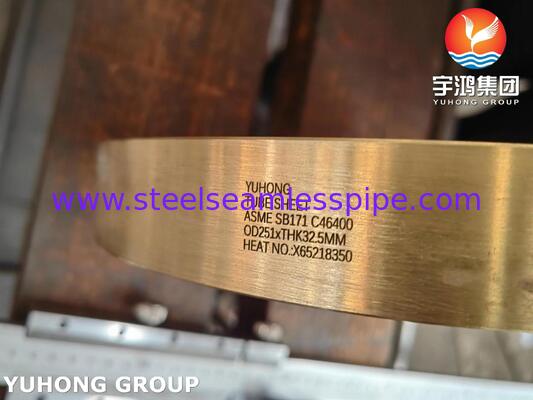

Tubo de Cobre ASME SB171 C46400 para Trocador de Calor Casco e Tubos
O tubo de C46400 ASME SB171 é um componente de trocador de calor de liga de cobre fabricado com material de liga de cobre-zinco C46400.
O tubo é instalado entre o lado do casco e o lado dos tubos de um trocador de calor casco e tubos. Ele fornece suporte aos tubos e forma a barreira de separação entre os fluidos do lado do casco e do lado dos tubos.
C46400 é comumente conhecido como Latão Naval, uma liga de cobre-zinco usada em equipamentos marítimos e industriais. Para aplicações em trocadores de calor, as dimensões do tubo, o arranjo dos furos dos tubos, a espessura e a configuração da conexão são fabricados de acordo com o projeto do equipamento e os desenhos de engenharia.
Material e Norma
Liga de Cobre C46400
Norma do Material: ASME SB171
Grau do Material: C46400
UNS: C46400
Tipo de Material: Liga Cobre-Zinco / Latão Naval
Tipo de Produto: Tubo de Trocador de Calor
ASME SB171 abrange placas, chapas e círculos de liga de cobre para vasos de pressão, condensadores e trocadores de calor.
Para um tubo fabricado, o material C46400 é usinado na geometria de tubo necessária de acordo com o projeto do trocador de calor.
Latão Naval C46400
C46400 é uma liga de cobre-zinco contendo cobre e zinco como os principais elementos de liga.
O material é comumente identificado como Latão Naval.
Elementos de liga típicos incluem:
- Cobre (Cu)
- Zinco (Zn)
- Estanho (Sn)
- Chumbo (Pb), quando aplicável de acordo com os requisitos de grau especificados
A composição química e as propriedades mecânicas devem estar em conformidade com os requisitos aplicáveis da ASME SB171 para C46400.
Projeto do Tubo
Layout dos Furos dos Tubos

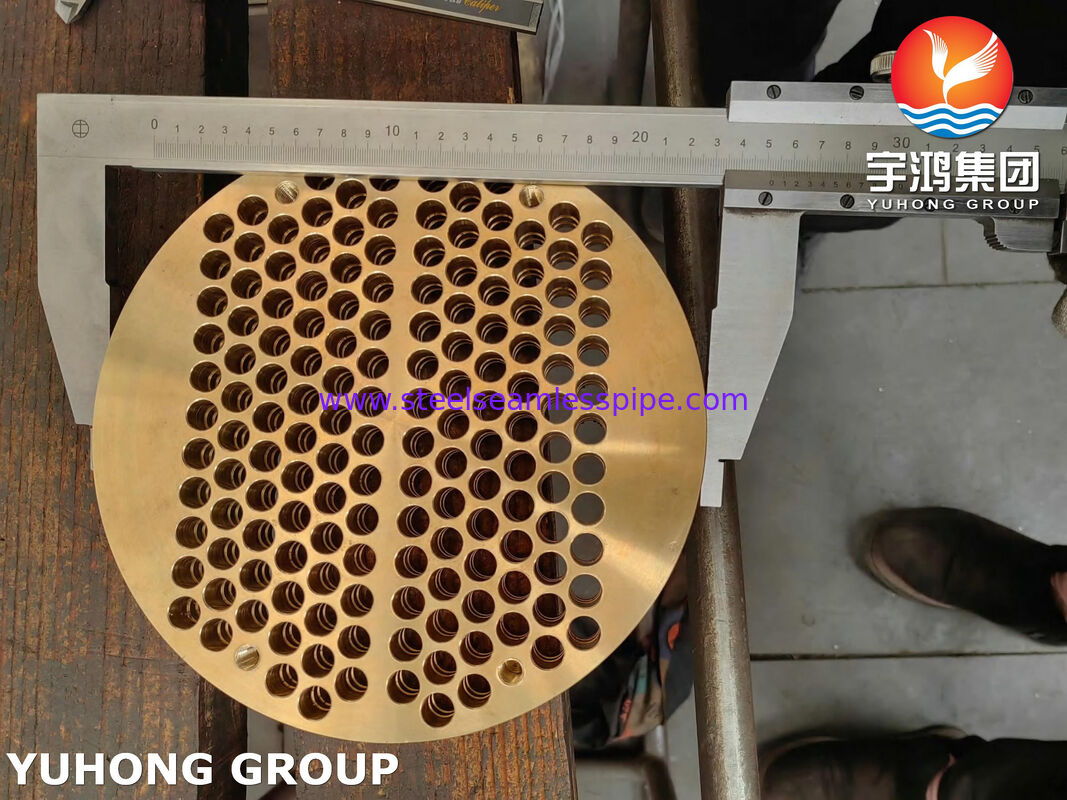

O tubo é usinado com múltiplos furos para tubos de acordo com o layout dos tubos do trocador de calor.
Parâmetros chave incluem:
- Diâmetro do furo do tubo
- Passo dos tubos
- Padrão dos tubos
- Número de furos dos tubos
- Tolerância do furo do tubo
Arranjos comuns de tubos incluem:
- Passo triangular
- Passo quadrado
- Passo quadrado rotacionado
O arranjo final deve seguir o desenho de engenharia do trocador de calor.
Separação do Lado do Casco e do Lado dos Tubos
O tubo separa os canais de fluxo do lado do casco e do lado dos tubos, fornecendo a interface estrutural para o feixe de tubos.
Conexão dos Tubos
Dependendo do projeto do trocador de calor, os tubos podem ser conectados ao tubo através de:
- Expansão do tubo
- Soldagem de vedação
- Soldagem de resistência
- Expansão + soldagem de vedação
O método de conexão deve ser determinado de acordo com o projeto do equipamento e a especificação do projeto.
Processo de Fabricação
Preparação do Material C46400
O material de liga de cobre C46400 é fornecido de acordo com os requisitos aplicáveis da ASME SB171.
Corte da Chapa ou Círculo
O material bruto é cortado nas dimensões de blank do tubo necessárias.
Usinagem CNC
O tubo é usinado de acordo com os desenhos de engenharia.
A usinagem pode incluir:
- Usinagem do diâmetro externo
- Usinagem da espessura
- Perfuração dos furos dos tubos
- Perfuração dos furos dos parafusos
- Usinagem de ranhuras
- Faceamento
Perfuração dos Furos dos Tubos
Os furos dos tubos são usinados de acordo com o especificado:
- Diâmetro externo do tubo
- Passo dos tubos
- Tolerância do furo
- Layout dos tubos
Inspeção Final

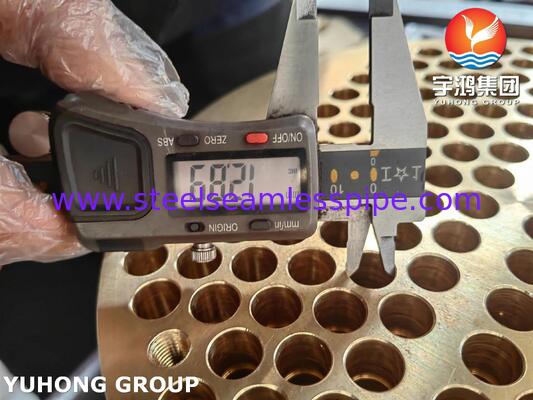

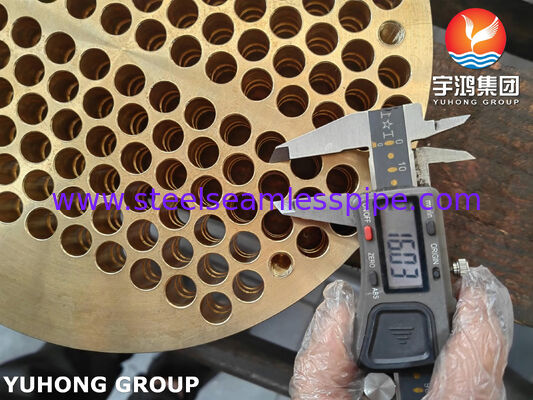

Os tubos acabados são inspecionados quanto à precisão dimensional, condição da superfície, posição dos furos dos tubos e outros requisitos do projeto.
Especificações do Produto
| Item |
Especificação |
| Nome do Produto |
Tubo ASME SB171 C46400 |
| Norma do Material |
ASME SB171 |
| Grau do Material |
C46400 |
| UNS |
C46400 |
| Tipo de Material |
Liga Cobre-Zinco / Latão Naval |
| Tipo de Produto |
Tubo de Trocador de Calor |
| Fabricação |
Corte, Usinagem CNC e Perfuração |
| Aplicação |
Trocador de Calor, Condensador |
Dimensões Disponíveis
As dimensões do tubo são normalmente personalizadas de acordo com os desenhos do trocador de calor.
| Parâmetro |
Especificação |
| Diâmetro Externo |
Personalizado |
| Espessura |
Personalizado |
| Diâmetro do Furo do Tubo |
De acordo com o Diâmetro Externo do Tubo |
| Passo dos Tubos |
Personalizado |
| Padrão dos Furos dos Tubos |
Triangular / Quadrado / Personalizado |
| Número de Furos dos Tubos |
De acordo com o Desenho |
| Furos dos Parafusos |
Personalizado |
| Ranhuras |
Personalizado |
Aplicações
Trocador de Calor Casco e Tubos
Os tubos ASME SB171 C46400 podem ser usados como componentes estruturais em conjuntos de trocadores de calor casco e tubos.
As aplicações incluem:
- Trocadores de calor de processo
- Trocadores de calor industriais
- Condensadores
- Resfriadores
- Equipamentos de processo térmico
Equipamentos de Condensador
Os tubos C46400 podem ser fabricados para conjuntos de condensadores de acordo com o material do tubo especificado e o ambiente operacional.
Equipamentos Marítimos e Industriais
O Latão Naval C46400 também está associado a equipamentos marítimos e industriais onde a liga de cobre especificada é adequada para as condições de projeto.
Controle de Qualidade e Inspeção
Inspeção de Material
A inspeção pode incluir:
- Verificação da composição química
- Teste de propriedades mecânicas
- Revisão do certificado do material
Inspeção Dimensional
As dimensões chave incluem:
- Diâmetro externo
- Espessura
- Diâmetro do furo do tubo
- Passo dos tubos
- Posição do furo
- Dimensões dos furos dos parafusos
- Planicidade
Inspeção de Superfície
A inspeção pode abranger:
- Superfície usinada
- Superfície do furo do tubo
- Condição da borda
- Dimensões das ranhuras
