ASME SA240 SS304 Exchanger de calor Tubos de folha de precisão CNC-perfurado para serviço petroquímico resistente à corrosão

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Número do modelo:	Folha de tubo ASME SA240 SS304

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 unidade
Preço:	Negociável
Detalhes da embalagem:	Estojo de madeira / Estojo de ferro / Saco de tecido
Tempo de entrega:	Depende da quantidade
Termos de pagamento:	T/T,L/C
Habilidade da fonte:	800 toneladas / mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (350)

Tubo sem emenda de aço inoxidável (347)

Tubulação de aço inoxidável frente e verso (137)

Tubo de aço inoxidável frente e verso (39)

Tubo de agulha (173)

Tubos de barbatanas (752)

Trocador de calor (43)

tubo do permutador de calor (480)

Pacote de tubos de trocador de calor (57)

Permutador de calor Tubesheet (132)

defletor do permutador de calor (39)

Refrigerador de ar (14)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (62)

Tubo soldado de aço inoxidável (136)

Tubulação da liga de níquel (275)

Tubo da liga de níquel (110)

Tubo da liga de cobre (258)

Tubo do aço de liga (226)

Tubo do titânio (22)

tubo recozido brilhante (166)

Tubo de caldeira (163)

encaixe de aço (884)

Flange de aço (683)

Outros (412)

Partes de revestimento (9)

Descrição de produto detalhada

Destacar:

Folha de tubo do trocador de calor ASME SA240

Folha de tubo perfurada por CNC de precisão

Folha resistente à corrosão do tubo SS304

ASME SA240 SS304 Folha de tubo de trocador de calor para petroquímica e serviços industriais gerais

Visão geral do produto

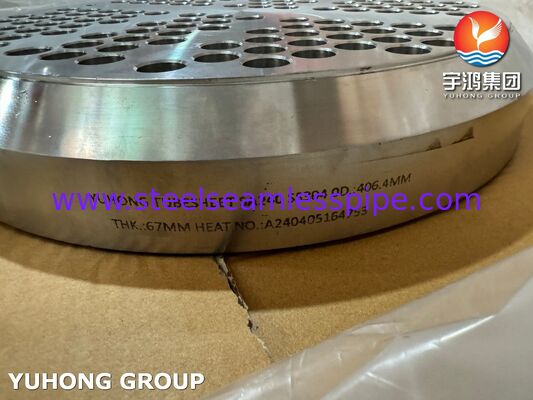

A folha de tubo é uma placa circular perfurada que fixa e alinha o feixe de tubo, mantendo uma barreira hermética entre os fluidos do lado da concha e do lado do tubo.É o principal componente que contém pressão de um trocador de calor de tubos.

Esta folha de tubo é fabricada a partir de aço inoxidável ASME SA240 Tipo 304 (UNS S30400) - o grau austenítico padrão da indústria que oferece um equilíbrio de resistência à corrosão, formabilidade e soldabilidade.O material fornece desempenho confiável em temperaturas de serviço de até 465 ° C (870 ° F) em ambientes oxidantes.

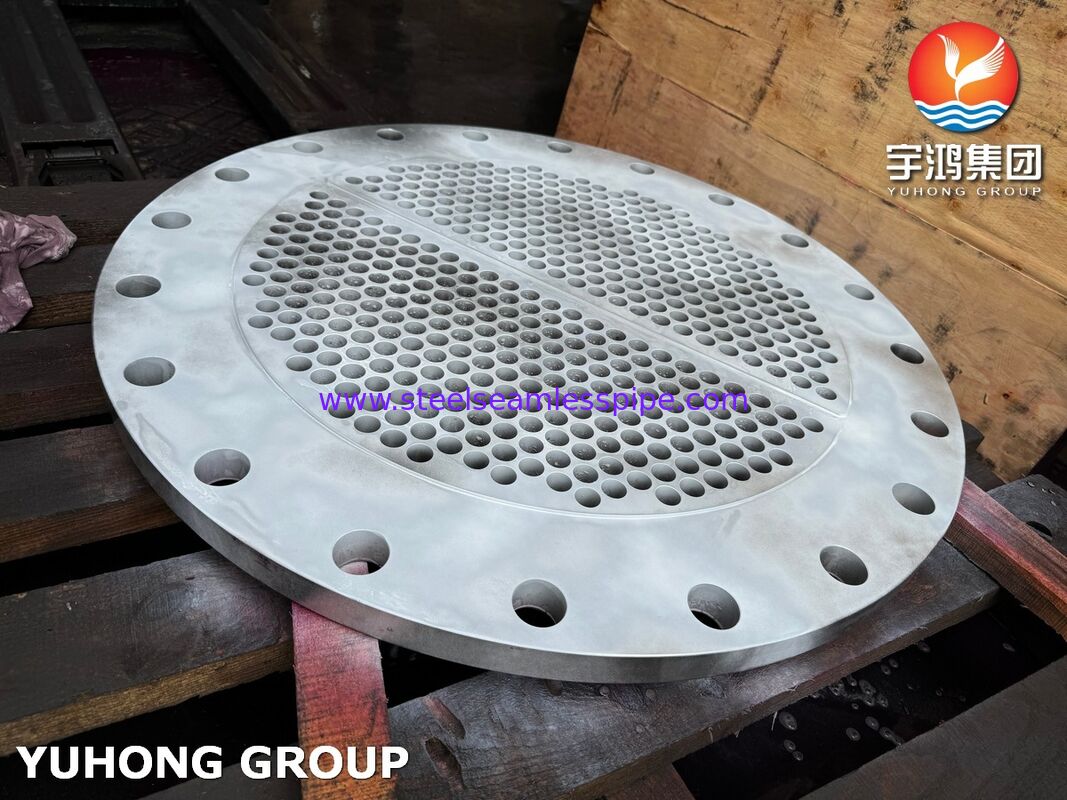

Fabricação:Perforação CNC de precisão e usinagem por desenhos de layout TEMA fornecidos pelo cliente (tiro triangular ou quadrado), com sulcos de divisória de passagem e faces de vedação usinadas de acordo com as especificações.

Especificações do material

Todas as folhas de tubos são produzidas em estrita conformidade com osA norma ASME SA240 / ASTM A240- não são aplicadas normas alternativas.

Composição química - ASME SA240 Tipo 304

Fonte: ASME SA240 / ASTM A240
Elementos	Composição (%)
Carbono (C)	≤ 007
Manganês (Mn)	≤ 200
Fósforo (P)	≤ 0045
Enxofre (S)	≤ 0030
Silício (Si)	≤ 075
Cromo (Cr)	18.0 a 20.0
Níquel (Ni)	8.0 a 10.5
Nitrogénio (N)	≤ 010

Propriedades mecânicas (temperatura ambiente)

Fonte: ASME SA240 / ASTM A240
Imóveis	Valor
Resistência à tração	≥ 515 MPa (75.000 psi)
Força de rendimento (0,2% offset)	≥ 205 MPa (30.000 psi)
Extensão	≥ 40%
Dureza	O valor da taxa de juro é igual ou superior a 50% do preço de venda.

Capacidades Dimensionais

Fonte: normas ASME SA240 / TEMA
Parâmetro	Intervalo / Tolerância
Diâmetro externo	Fabrico a partir de matérias têxteis
Espessura	25 mm a 150 mm+ (disponível sob medida)
Tolerância do diâmetro do buraco do tubo	+0,05 / -0,00 mm (precisão CNC)
Pitch do buraco	Por layout TEMA (normalmente 25,4 mm a 31,75 mm)
Granulações por buraco	2 ou 3 ranhuras anuais de precisão

Requisitos de inspecção e ensaio

Todas as chapas de tubos são submetidas a um exame não destrutivo completo (NDE) com a total rastreabilidade do material mantida através de relatórios de ensaio de moagem (MTR).

Método de ensaio	Objetivo	Critérios de aceitação
Ensaios de penetração (PT)	Detecta discontinuidades de superfície (fissuras, porosidade, voltas)	ASME SA240 / especificação do cliente
Ensaios ultrasónicos (UT)	Detecta falhas subterrâneas (inclusões, laminações, vazios)	ASME SA240 / especificação do cliente
PMI (identificação positiva do material)	Verifica a composição da liga através de XRF	Por certificado de material

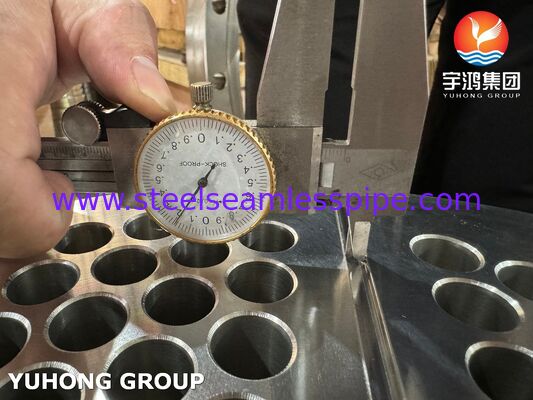

Inspecção dimensional	Verifica o diâmetro do buraco, a inclinação, a profundidade do sulco, o acabamento da superfície, o OD/espessura	Por layout TEMA + desenho do cliente
Inspecção visual	Finalização da superfície, alinhamento das ranhuras das divisórias de passagem, condição da face de vedação	De acordo com os requisitos ASME + TEMA

As inspecções PT e UT são efectuadas a 100% das superfícies críticas.

Cenários de aplicação

As folhas de tubos ASME SA240 SS304 são especificadas para serviços de trocadores de calor em que os fluidos do lado do tubo ou da casca são ligeiramente corrosivos e as concentrações de cloreto permanecem baixas.

Indústrias primárias:

Petroquímica e Refinaria- Transferência de calor em processos de refinação e químicos
Farmacêuticos- Trocadores de calor sanitários para transformação controlada
Alimentos e Bebidas- Processos de aquecimento/refrigeração em que sejam necessárias higiene e limpeza
Geração de energia- aquecedores de água de alimentação de baixa pressão, refrigeradores de óleo lubrificante
HVAC & Refrigeration- Barris de refrigeração, condensadores, conjuntos de evaporadores
Indústria geral- Refrigeração de água, refrigeração de óleo hidráulico, manipulação de fluidos não agressivos

Limite de pressão de projeto:≤ 30 bar (~ 435 psi) para a construção de chapas laminadas.

Vantagens e personalização

Vantagens de engenharia:

Resistência à corrosão:O teor de cromo de 18,0-20,0% e o teor de níquel de 8,0-10,5% fornecem resistência à oxidação e à corrosão da exposição atmosférica, água doce, vapor e soluções químicas leves.
Ajuste preciso:Os furos de tubos perfurados por CNC com uma tolerância de +0,05 / -0,00 mm evitam a fuga de bypass e garantem uma rolagem constante do tubo.
Integridade das articulações:2 ou 3 ranhuras anulares de precisão por buraco maximizam a resistência mecânica ao puxão durante a expansão do tubo hidráulico.
Traçabilidade:Certificação completa dos materiais com MTRs que verificam a conformidade com a norma ASME SA240 em termos de propriedades químicas e mecânicas.

Personalização Disponível:

OD personalizado e espessura por desenho

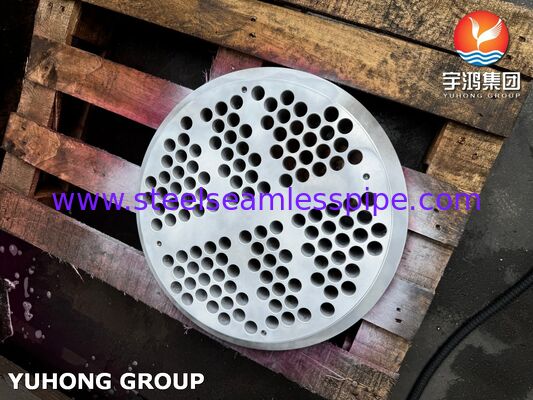

Padrões de buracos de tubo: passo triangular ou quadrado por traçado TEMA
Configurações de ranhuras personalizadas
Fabricação a partir de fibras sintéticas
Placas laminadas (SA240) ou opções de construção forjada

FAQ - Perguntas técnicas comuns

P: Qual é a diferença entre ASME SA240 e ASTM A240 para 304 folhas de tubos?

R: A ASME SA240 é a adoção do código ASME para caldeiras e recipientes sob pressão da ASTM A240.Ambos referem-se às mesmas propriedades do material para o tipo 304 (UNS S30400).

P: Quando devo especificar uma folha de tubo de placa laminada versus uma folha de tubo forjada?

R: A chapa laminada (SA240) é adequada para espessuras até aproximadamente 100 mm e pressões até 30 bar, oferecendo vantagens de custo.É necessária uma construção forjada (ASTM A182 F304) para espessuras de parede pesadas, de alta pressão e aplicações de ciclos térmicos extremos.

P: Qual a NDE normalmente exigida para folhas de tubos da norma ASME SA240 304?

R: Os requisitos normalizados incluem o teste de penetração (PT) para detecção de defeitos de superfície e o teste de ultra-som (UT) para detecção de defeitos subterrâneos.Ensaios adicionais (hidrostáticos), etc.) podem ser especificados de acordo com as necessidades do cliente.
