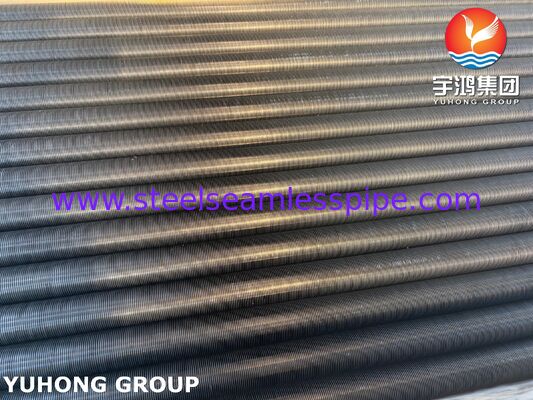

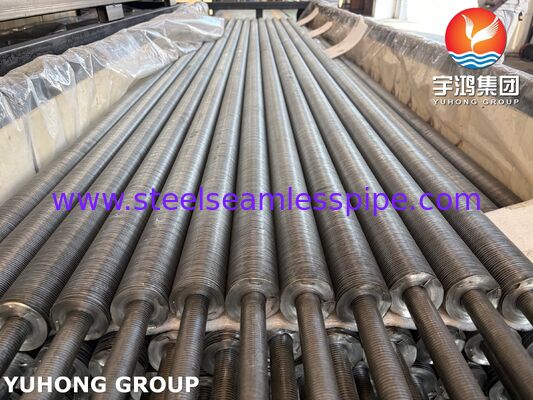

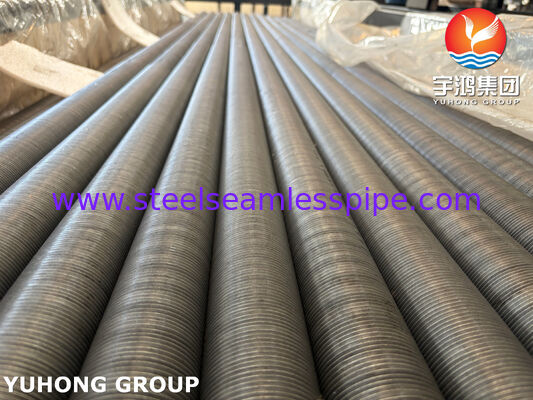

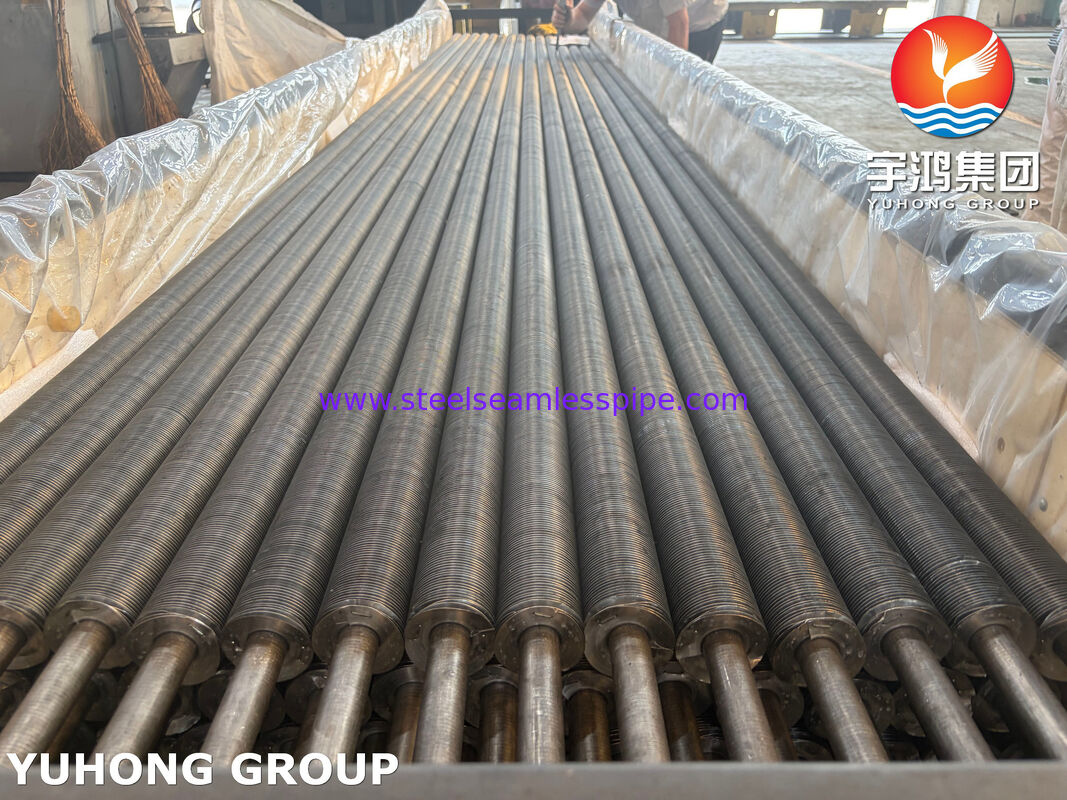

Tubo com Aletas Enroladas para Trocadores de Calor a Ar — ASTM A179
Visão Geral do Produto
Nossos tubos com aletas enroladas para trocadores de calor a ar, fabricados com tubos de aço carbono sem costura ASTM A179, são projetados para fornecer transferência de calor eficiente do lado do ar em trocadores de calor a ar (ACHE), condensadores a ar, resfriadores de ar de processo e outros equipamentos de resfriamento industrial.
A fita de aleta é enrolada helicoidalmente na superfície externa do tubo base para aumentar a área de transferência de calor externa, mantendo um arranjo de tubos compacto. A construção com aletas enroladas oferece um equilíbrio prático entre desempenho de transferência de calor, resistência mecânica, flexibilidade de fabricação e custo.
O ASTM A179 é amplamente selecionado para o tubo base onde são necessárias boa condutividade térmica, soldabilidade e desempenho mecânico confiável em serviços de transferência de calor não corrosivos ou moderadamente corrosivos.
Principais Características
- Tubo base: Aço carbono sem costura ASTM A179 / ASME SA179
- Tipo de aleta: Aleta enrolada / espiralada
- Aplicação: Trocadores de calor a ar, ACHE, condensadores a ar e sistemas de resfriamento de processo
- Fabricação: Enrolamento controlado de aletas com passo e contato de aleta consistentes
- Alta área de superfície externa para melhor transferência de calor do lado do ar
- Adequado para configurações de trocadores de calor a ar com tiragem forçada e induzida
- As dimensões das aletas podem ser personalizadas de acordo com os requisitos térmicos e mecânicos
- Disponível com proteção de superfície nua, galvanizada, pintada ou outra especificada, quando aplicável
Dimensões Típicas
As dimensões a seguir representam faixas comumente fabricadas, em vez de limitações. As dimensões finais devem ser selecionadas de acordo com o projeto térmico e a especificação do projeto.
| Item |
Faixa Típica |
| Diâmetro externo do tubo base |
16–63,5 mm |
| Espessura da parede do tubo base |
1,5–6,0 mm |
| Comprimento do tubo |
Até aproximadamente 18 m, sujeito aos requisitos de transporte e equipamento |
| Altura da aleta |
5–25 mm |
| Espessura da aleta |
0,3–1,2 mm |
| Passo da aleta |
2,0–12 mm |
| Material da aleta |
Aço carbono, alumínio, aço inoxidável ou liga especificada |
| Tipo de aleta |
Enrolada / espiralada |
| Cobertura da aleta |
Espaçamento contínuo ou especificado |
Tamanhos comuns de tubos base podem ser fornecidos de acordo com desenhos do cliente, cálculos de transferência de calor ou normas de projeto aplicáveis.
Processo de Fabricação
- Preparação do tubo sem costura ASTM A179 — Os tubos são inspecionados quanto à precisão dimensional e condição da superfície antes do aletamento.
- Preparação da superfície — A superfície do tubo é limpa para fornecer contato adequado entre a aleta e o tubo.
- Preparação da fita de aleta — A fita de aleta selecionada é formada e controlada para largura e espessura consistentes.
- Enrolamento helicoidal — A fita de aleta é enrolada continuamente ao redor do tubo no passo especificado.
- Fixação da aleta — Dependendo do projeto, a aleta pode ser tensionada mecanicamente, embutida, soldada ou fixada de outra forma para obter o contato térmico necessário.
- Inspeção dimensional — Altura da aleta, passo, diâmetro do tubo, comprimento total e retilinidade são verificados.
- Inspeção e proteção final — Os produtos são inspecionados, marcados, empacotados e protegidos para transporte.
Composição Química ASTM A179
O ASTM A179 especifica um material de tubo de trocador de calor e caldeira de baixo carbono sem costura. Os requisitos químicos típicos incluem:
| Elemento |
Requisito ASTM A179 |
| Carbono (C) |
≤ 0,06% |
| Manganês (Mn) |
0,27–0,63% |
| Fósforo (P) |
≤ 0,035% |
| Enxofre (S) |
≤ 0,035% |
A composição química do material fornecido é verificada em relação ao certificado de material aplicável e à especificação de compra.
Propriedades Mecânicas do ASTM A179
Os requisitos mecânicos mínimos típicos incluem:
| Propriedade |
Requisito |
| Resistência à tração |
≥ 325 MPa |
| Limite de escoamento |
≥ 180 MPa |
| Alongamento |
≥ 35% |
O material fornecido real deve estar em conformidade com a edição aplicável do ASTM A179/ASME SA179 e os requisitos de compra do cliente.
Inspeção e Testes
O controle de qualidade pode incluir:
- Análise de composição química — Verificação do material do tubo base.
- Teste de tração — Verificação da resistência à tração, limite de escoamento e alongamento.
- Teste de dureza — Realizado onde exigido pela especificação aplicável ou ordem de compra.
- Teste hidrostático ou elétrico não destrutivo — Os tubos base são testados de acordo com os requisitos do ASTM A179.
- Inspeção dimensional — Medição do diâmetro externo do tubo, espessura da parede, comprimento, altura da aleta, espessura da aleta e passo da aleta.
- Inspeção visual — Exame de defeitos superficiais, deformação, aletas danificadas e irregularidades de fabricação.
- Inspeção de fixação/contato da aleta — Verificação da condição de enrolamento e fixação especificada.
- Inspeção de retilinidade — Confirmação de que os tubos acabados atendem às tolerâncias dimensionais especificadas.
- Rastreabilidade do material — O número do lote e a documentação do material podem ser mantidos durante toda a produção.
Testes adicionais não destrutivos (NDT), PMI, inspeção de revestimento ou testes específicos do cliente podem ser providenciados quando necessário.
Aplicações
Os tubos com aletas enroladas ASTM A179 são comumente usados em:
- Trocadores de calor a ar (ACHE)
- Resfriadores de ar de processo
- Condensadores a ar
- Resfriadores de óleo
- Resfriadores de gás
- Resfriadores de compressor
- Unidades de processo petroquímico
- Sistemas de resfriamento de refinaria
- Equipamentos de processamento de gás natural
- Sistemas de resfriamento auxiliar de geração de energia
- Equipamentos industriais de recuperação de calor
Por que escolher Tubos com Aletas Enroladas?
Para trocadores de calor a ar, o lado do ar geralmente representa a maior resistência à transferência de calor, pois o ar tem um coeficiente de transferência de calor muito menor do que muitos fluidos de processo. Aumentar a área de superfície externa com aletas permite que um maior desempenho de transferência de calor seja alcançado dentro de uma pegada de equipamento prática.
A configuração de aleta enrolada fornece uma superfície de aleta helicoidal contínua ao redor do tubo e pode ser fabricada com diferentes alturas, passos e materiais de aleta para atender a diferentes requisitos de projeto térmico.
Opções de Fornecimento
Podemos fabricar tubos com aletas enroladas ASTM A179 de acordo com:
- Desenhos do cliente
- Diâmetro externo e espessura da parede do tubo
- Material da aleta
- Altura e espessura da aleta
- Passo da aleta
- Comprimento do tubo
- Método de aletamento
- Tratamento de superfície
- Requisitos de projeto térmico
- Requisitos de inspeção e teste
- Especificações de embalagem e marcação
