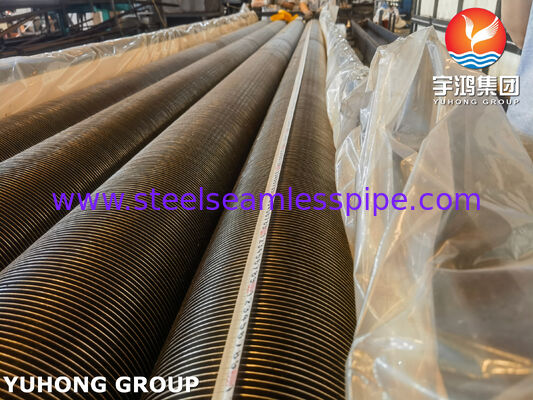

Tubos Aletados Soldados por Alta Frequência para Recuperação de Calor Residual – ASTM A269 TP321

Visão Geral do Produto

Tubos Aletados Soldados por Alta Frequência ASTM A269 TP321 são componentes de transferência de calor projetados para melhorar a eficiência térmica em sistemas de recuperação de calor residual, fornos industriais, aquecedores de processo de refinaria, plantas petroquímicas e trocadores de calor de gás de alta temperatura.

O produto combina um tubo de aço inoxidável austenítico TP321 com aletas metálicas soldadas continuamente. A soldagem por alta frequência produz uma forte ligação metalúrgica/mecânica entre a aleta e o tubo, permitindo que o calor seja transferido eficientemente do gás de combustão quente ou gás de processo através da superfície aletada para o fluido do lado do tubo.

O ASTM A269 TP321 é particularmente adequado para aplicações em temperaturas elevadas onde a resistência à oxidação, ciclos térmicos e corrosão intergranular é importante. A liga TP321 estabilizada com titânio pode oferecer vantagens sobre o aço inoxidável 304 convencional em certos serviços em temperaturas elevadas.

Para equipamentos de recuperação de calor residual, a construção aletada aumenta consideravelmente a área efetiva de transferência de calor externa em comparação com um tubo nu. Isso permite que os projetistas de equipamentos alcancem maior recuperação de calor dentro de uma superfície de transferência de calor relativamente compacta.

Principais Características

• Material do tubo base: Aço inoxidável ASTM A269 TP321
• Tipo de aleta: Aleta soldada por alta frequência
• Aplicação: Recuperação de calor residual
• Excelente aprimoramento da superfície de transferência de calor
• Boa resistência à oxidação em temperaturas elevadas
• Aço inoxidável austenítico estabilizado com titânio
• Forte fixação aleta-tubo
• Adequado para ciclos térmicos e serviço industrial
• Tubo, aleta, comprimento e configuração personalizados disponíveis
• Adequado para recuperação de calor de gases de combustão, gases de combustão e gases de processo

Aplicações Típicas

Os tubos aletados HFW ASTM A269 TP321 são particularmente adequados para:

1. Caldeiras de Recuperação de Calor Residual

Os tubos podem ser incorporados em seções de recuperação de calor onde gases de exaustão quentes transferem sua energia residual para água ou outro fluido de processo.

As aplicações típicas incluem:

• Caldeiras de recuperação de calor residual
• Unidades de recuperação de calor residual
• Recuperação de calor de exaustão industrial
• Recuperação de calor de gás de processo
• Equipamentos de geração de vapor por recuperação de calor

2. Refinarias e Plantas Petroquímicas

Refinarias e instalações petroquímicas geram quantidades substanciais de gases de exaustão e de processo em alta temperatura. Os tubos aletados HFW TP321 podem ser usados para recuperar essa energia térmica, de outra forma desperdiçada.

As aplicações potenciais incluem:

• Seções de convecção de aquecedores de processo
• Recuperação de calor de fornos de refinaria
• Aquecedores de processo petroquímico
• Unidades de processamento de hidrocarbonetos
• Trocadores de calor de gás de alta temperatura

3. Recuperação de Calor de Fornos Industriais

Fornos industriais descarregam gases quentes contendo energia significativa recuperável. Trocadores de calor de tubo aletado podem capturar essa energia para:

• Pré-aquecimento de água de alimentação de caldeira
• Pré-aquecimento de ar de combustão
• Aquecimento de água de processo
• Geração de vapor
• Pré-aquecimento de fluido de processo

4. Trocadores de Calor de Gás de Alta Temperatura

A combinação do aço inoxidável TP321 e da construção de aletas HFW torna este produto adequado para trocadores de calor expostos a gases quentes onde uma grande superfície de transferência de calor do lado do gás é necessária.

Faixa de Tamanho Comum

As dimensões exatas devem ser selecionadas de acordo com o cálculo de transferência de calor, velocidade do gás, temperatura de operação, pressão, condições de incrustação e projeto do equipamento.

As faixas típicas de fabricação podem incluir:

Estas são faixas de engenharia comuns, em vez de requisitos fixos da ASTM A269. Dimensões personalizadas podem ser fabricadas de acordo com desenhos do cliente, cálculos de transferência de calor ou especificações do equipamento.

Para serviços de alta temperatura particularmente exigentes, o material da aleta deve ser selecionado juntamente com o material do tubo com base na temperatura de operação, ambiente de corrosão e requisitos de expansão térmica.

Composição Química ASTM A269 TP321

O seguinte representa os limites de composição química comumente especificados para tubos de aço inoxidável TP321 sob a ASTM A269. A edição aplicável da norma e a especificação do comprador devem ser confirmadas para cada pedido.

Importante: Os valores acima devem ser tratados como a faixa de composição ASTM A269 TP321 comumente especificada. O certificado de material regente e a edição atual da ASTM devem sempre ter precedência.

Propriedades Mecânicas

Os requisitos mecânicos mínimos típicos associados ao ASTM A269 TP321 incluem:

As propriedades mecânicas reais podem variar de acordo com a condição de fabricação do tubo, tratamento térmico, dimensões e especificação de compra aplicável.

Para aplicações de tubos aletados, o desempenho mecânico do próprio tubo não deve ser confundido com o desempenho da ligação aleta-tubo. Este último requer controles de fabricação e inspeção separados.

Processo de Soldagem por Alta Frequência

A aleta é fixada continuamente ao tubo usando um processo controlado de soldagem por alta frequência.

Durante a produção, a energia elétrica de alta frequência gera calor localizado na interface aleta-tubo. Pressão controlada une a aleta e o tubo em contato íntimo, produzindo uma fixação soldada contínua.

O processo oferece várias vantagens:

• Fixação contínua da aleta
• Alta consistência de produção
• Bom contato térmico
• Baixa resistência de contato térmico
• Forte resistência à vibração
• Boa resistência à expansão e contração térmica
• Adequado para tubos aletados de longo comprimento
• Geometria de aleta consistente

Os parâmetros de soldagem são controlados de acordo com o material do tubo, material da aleta, espessura da aleta, altura da aleta e velocidade de produção.

Inspeção e Testes

O controle de qualidade deve abranger tanto o tubo base ASTM A269 TP321 quanto o tubo aletado acabado.

1. Análise de Composição Química

Análise química PMI ou de laboratório pode ser realizada para verificar a classe do aço inoxidável e confirmar os elementos de liga necessários.

2. Teste de Tração

Tubos representativos são testados quanto à resistência à tração, limite de escoamento e alongamento de acordo com a norma aplicável.

3. Teste de Dureza

O teste de dureza pode ser realizado conforme exigido pela especificação de compra ou plano de controle de qualidade.

4. Teste Hidrostático ou Não Destrutivo

O tubo pode ser submetido ao teste hidrostático aplicável ou teste elétrico não destrutivo exigido pela ASTM A269 e pela especificação de compra.

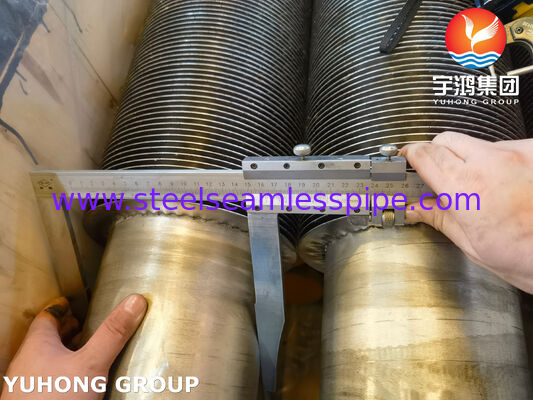

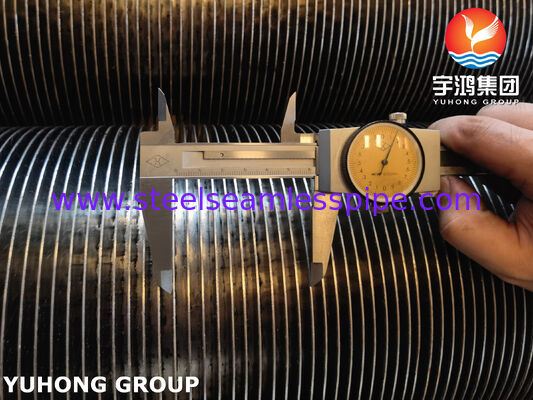

5. Inspeção Dimensional

As verificações dimensionais típicas incluem:

• Diâmetro externo do tubo
• Espessura da parede
• Comprimento do tubo
• Altura da aleta
• Espessura da aleta
• Passo da aleta
• Concentricidade da aleta
• Retilinidade da aleta

6. Inspeção Visual

O tubo aletado acabado é inspecionado quanto a:

• Defeitos superficiais
• Trincas
• Oxidação excessiva
• Geometria irregular da aleta
• Descontinuidades de solda
• Aletas danificadas
• Deformação do tubo

7. Inspeção da Ligação Aleta-Tubo

Como o desempenho térmico de um tubo aletado HFW depende muito da conexão aleta-tubo, a região soldada deve ser inspecionada de acordo com o procedimento de controle de qualidade do fabricante e os requisitos do comprador.

Dependendo da aplicação, teste destrutivo de ligação, exame metalográfico ou outros métodos de inspeção aprovados podem ser especificados.

8. Certificação de Material

Um Certificado de Teste de Material (MTC) pode ser fornecido para documentar o material do tubo, composição química e propriedades mecânicas. A certificação EN 10204 3.1 também pode ser fornecida quando especificado pelo comprador.

Vantagens na Recuperação de Calor Residual

A principal vantagem da configuração aletada HFW é o aumento significativo da área de superfície de transferência de calor do lado do gás.

Comparado com tubos nus, os tubos aletados podem:

• Aumentar a capacidade de transferência de calor
• Reduzir a pegada de superfície do trocador de calor necessária
• Melhorar a recuperação de calor residual de baixo valor
• Suportar equipamentos de recuperação de calor mais compactos
• Melhorar a eficiência térmica do equipamento
• Reduzir o número de tubos necessários para uma determinada tarefa, dependendo do projeto

O TP321 oferece ainda uma opção de material atraente quando o sistema de recuperação de calor opera em temperaturas elevadas e requer um aço inoxidável austenítico com estabilização de titânio.

Fabricação e Personalização

Podemos fabricar tubos aletados HFW ASTM A269 TP321 de acordo com os requisitos do cliente, incluindo personalizados:

• Diâmetro externo do tubo
• Espessura da parede do tubo
• Altura da aleta
• Espessura da aleta
• Passo da aleta
• Material da aleta
• Configuração da aleta
• Comprimento do tubo

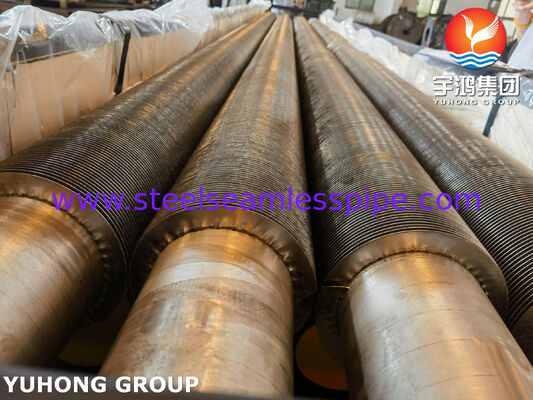

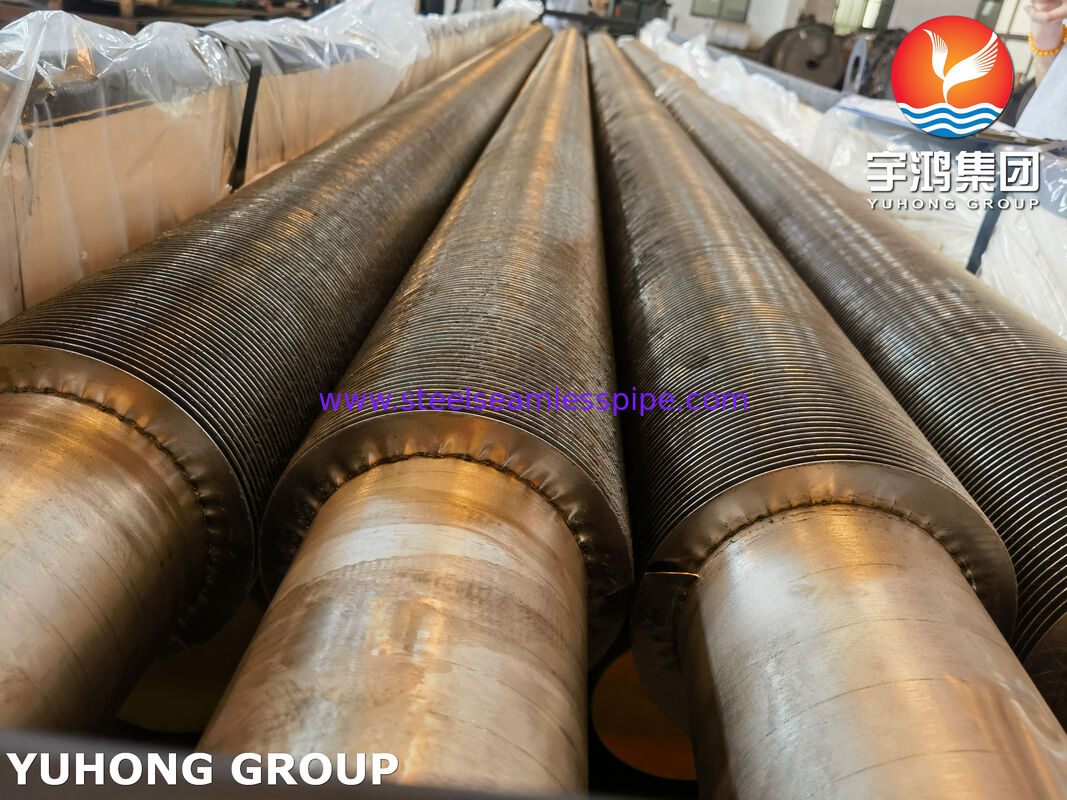

• Extremidades do tubo sem aletas
• Acabamento superficial
• Arranjo de embalagem

Para um novo projeto de recuperação de calor residual, os clientes podem fornecer carga térmica, temperaturas de entrada/saída, composição do gás, vazão, pressão de operação, meio do lado do tubo e espaço de instalação disponível para que a configuração do tubo aletado possa ser adaptada ao projeto do equipamento.
