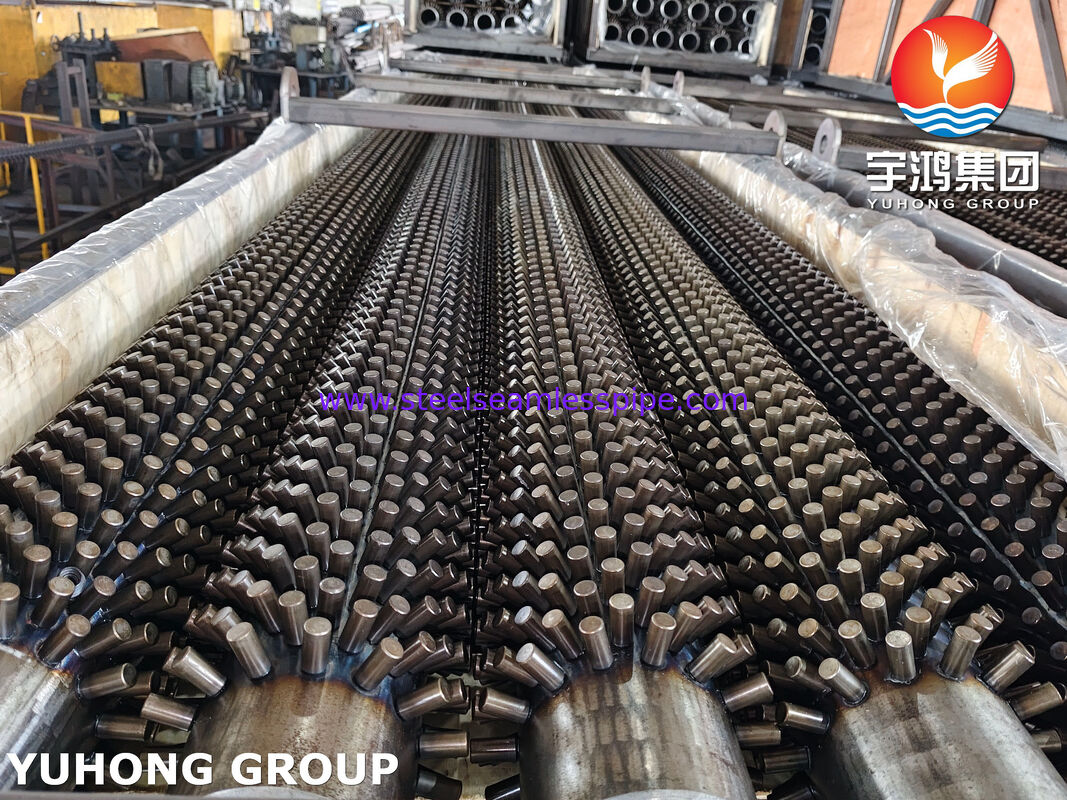

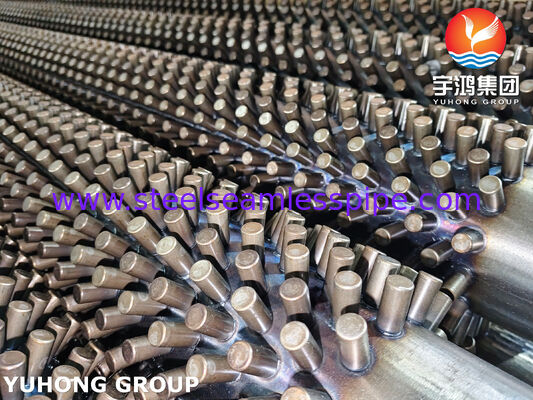

Tubo com Studs de Aço Carbono ASTM A106 Gr.B com Studs de CS
Introdução aos Tubos com Studs ASTM A106 Gr.B + CS
Tubos com studs (também conhecidos como tubos com cabeça de prego, tubos com pinos ou tubos com aletas de studs) são elementos de transferência de calor de superfície estendida de alta eficiência. Nossos tubos com studs de aço carbono ASTM A106 Gr.B consistem em um tubo base sem costura fabricado de acordo com a ASTM A106 / ASME SA106 Grau B, com studs sólidos de aço carbono (CS) soldados por resistência na superfície externa.
Esses tubos aumentam significativamente a área de transferência de calor externa (tipicamente 2 a 3 vezes a de um tubo nu), mantendo excelente resistência mecânica e resistência ao incrustamento e à limpeza agressiva. Eles são amplamente utilizados em ambientes de alta temperatura, alta pressão e gases de combustão corrosivos nas indústrias petroquímica, de geração de energia e de processos.
Estrutura do Tubo com Studs de Aço Carbono (Tubo Base A106 Gr.B & Studs de CS)
A estrutura compreende três elementos chave:
- Tubo Base – Tubo de aço carbono sem costura em conformidade com ASTM A106 Gr.B / ASME SA106 Gr.B, projetado para serviço em alta temperatura.
- Studs (Aletas) – Pinos sólidos cilíndricos (ou ocasionalmente elípticos/em forma de lente) de aço carbono.
- Processo de Ligação – Soldagem por resistência elétrica totalmente automática (também chamada de soldagem por resistência de pinos ou soldagem por forjamento). Alta corrente e pressão criam uma verdadeira solda de forjamento metalúrgica com penetração total e zona mínima afetada pelo calor. Nenhum metal de enchimento é usado. O processo é controlado por PLC para altura, diâmetro, passo e densidade circunferencial precisos dos studs.
Este método de soldagem produz uma ligação mais forte que os materiais base, permitindo que os tubos suportem limpeza mecânica severa (jato de água de alta pressão, jateamento de areia) e ciclos térmicos sem desprendimento dos studs.
Composição Química do Tubo Base ASTM A106 Gr.B e Studs de Aço Carbono
Composição Química do Tubo Base ASTM A106 / ASME SA106 Grau B (wt%)
| Elemento |
Requisito |
| Carbono (C) |
≤ 0.30 |
| Manganês (Mn) |
0.29 – 1.06 |
| Fósforo (P) |
≤ 0.035 |
| Enxofre (S) |
≤ 0.035 |
| Silício (Si) |
≥ 0.10 |
| Cromo (Cr) |
≤ 0.40 |
| Cobre (Cu) |
≤ 0.40 |
| Molibdênio (Mo) |
≤ 0.15 |
| Níquel (Ni) |
≤ 0.40 |
| Vanádio (V) |
≤ 0.08 |
| Nota |
Cr + Cu + Mo + Ni + V ≤ 1.00 |
Propriedades Mecânicas do ASTM A106 Gr.B
| Propriedade |
Valor Mínimo |
| Resistência à Tração |
415 MPa (60 ksi) |
| Resistência ao Escoamento |
240 MPa (35 ksi) |
| Alongamento (longitudinal) |
≥ 30% |
Material do Stud de Aço Carbono (CS)
Tipicamente aço de baixo carbono equivalente a Q235B, ASTM A510 (graus 1005–1010), ou aço macio similar. Composição típica (wt%):
| Elemento |
Faixa Típica |
| C |
0.08 – 0.20 |
| Mn |
0.30 – 0.70 |
| Si |
≤ 0.35 |
| P |
≤ 0.045 |
| S |
≤ 0.045 |
O material do stud pode ser combinado ou atualizado de acordo com as especificações do cliente.
Tolerâncias Dimensionais e Faixa de Especificação dos Tubos com Studs A106 Gr.B CS
| Parâmetro |
Faixa Padrão |
Tolerância Típica / Notas |
| OD do Tubo Base |
25 – 219 mm (1" – 8" NPS) |
Conforme ASTM A106 / ASME B36.10M |
| Espessura da Parede |
3.5 – 20 mm (Sch 40 – Sch 160) |
±12.5% ou conforme acordado |
| Comprimento do Tubo |
Até 15–28 m |
Comprimentos cortados sob medida disponíveis |

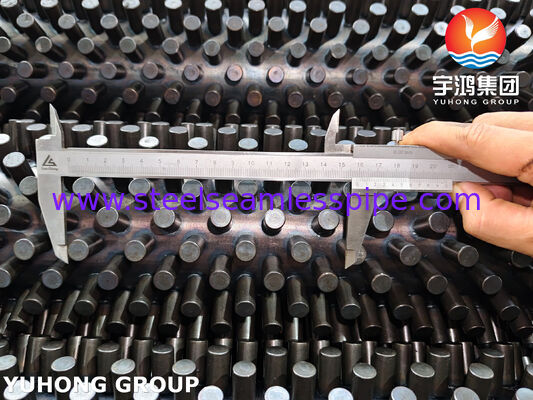

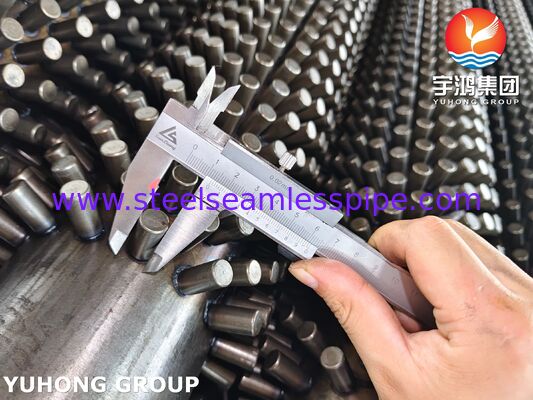

| Diâmetro do Stud |
6 – 25.4 mm (0.25" – 1") |
± 0.3 mm típico |
| Altura do Stud |
10 – 38 mm (0.4" – 1.5") |
± 0.5 mm típico |
| Passo do Stud (longitudinal) |
8 – 30 mm |
Personalizável; comum 15.875 mm (63 studs/m) |
| Arranjo dos Studs |
Linhas quadradas, hexagonais ou escalonadas |
Vertical ou angulado à superfície do tubo |
| Extremidades Livres |
Conforme necessário (geralmente 50–150 mm em cada extremidade) |
— |
Todas as dimensões podem ser personalizadas de acordo com desenhos ou requisitos de processo. Controle dimensional rigoroso e teste visual 100% + teste de arrancamento aleatório dos studs são realizados.
Vantagens de Desempenho dos Tubos com Studs A106 Gr.B CS
- Área de transferência de calor aumentada em 2–3 vezes em comparação com tubos nus, melhorando significativamente o coeficiente de transferência de calor do lado do gás de combustão.
- Ligação metalúrgica extremamente forte entre o stud e o tubo — resistente à vibração, choque térmico e limpeza mecânica agressiva.
- Excelente resistência ao incrustamento e deposição de cinzas em ambientes de gás de combustão sujos; fácil de limpar.
- Adequado para serviço em alta temperatura (até aproximadamente 550–600 °C dependendo do projeto).
- Alta resistência mecânica e capacidade de suportar pressão do tubo base A106 Gr.B.
- Solução econômica para fluxos de gás corrosivos e carregados de partículas onde tubos com aletas finas convencionais falhariam rapidamente.
- Tamanho reduzido do equipamento e eficiência energética aprimorada em sistemas de recuperação de calor residual.
Aplicações dos Tubos com Aletas de Studs ASTM A106 Gr.B
- Seções de convecção de fornos de aquecimento tubular em plantas petroquímicas e de refino
- Fornos a fogo, fornos de reforma e fornos de craqueamento a vapor
- Economizadores de caldeiras e pré-aquecedores de ar (especialmente caldeiras a carvão, biomassa e de valorização energética de resíduos)
- Unidades de recuperação de calor residual (WHRU) e geradores de vapor de recuperação de calor (HRSG)
- Resfriadores de gás de processo e unidades de recuperação de enxofre (SRU)
- Regeneradores de unidades de craqueamento catalítico fluidizado (FCCU) e fornos de coque
- Reatores químicos e trocadores de calor de gás de combustão com alta poeira
Nossas Vantagens e Experiência de Fabricação
Como fabricante e exportador especializado de tubos de transferência de calor, temos vasta experiência na produção de tubos com studs de aço carbono ASTM A106 Gr.B para as indústrias petroquímica, de energia e de processos globais.
Principais pontos fortes incluem:
- Linhas de soldagem por resistência totalmente automáticas controladas por PLC, garantindo qualidade e densidade consistentes dos studs
- Controle rigoroso de matéria-prima com Certificados de Teste de Fábrica completos (EN 10204 3.1 / 3.2)
- Sistema de qualidade abrangente cobrindo inspeção dimensional, teste de integridade da solda, teste hidrostático e proteção de superfície
- Capacidade de fornecer conjuntos completos de acordo com desenhos do cliente, incluindo curvas em U, serpentinas e feixes de tubos
- Capacidade de produção flexível e prazos de entrega competitivos para pedidos padrão e personalizados
- Experiência no atendimento a grandes empreiteiros EPC e usuários finais na Ásia, Oriente Médio, Europa e Américas
Aguardamos consultas detalhadas com desenhos ou dados de processo. Nossa equipe de engenharia pode fornecer suporte técnico para seleção de materiais, otimização da configuração dos studs e estimativa de desempenho térmico.
