Substituição de tubos de aço carbono do ASME.

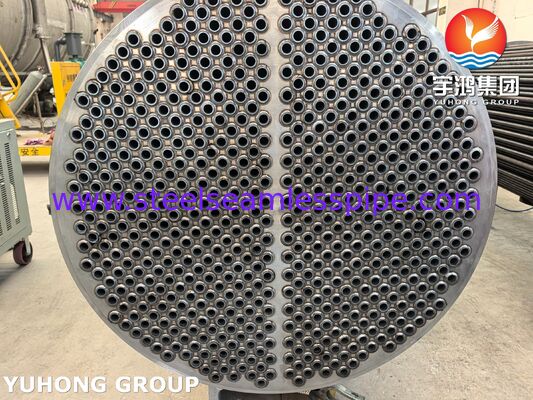

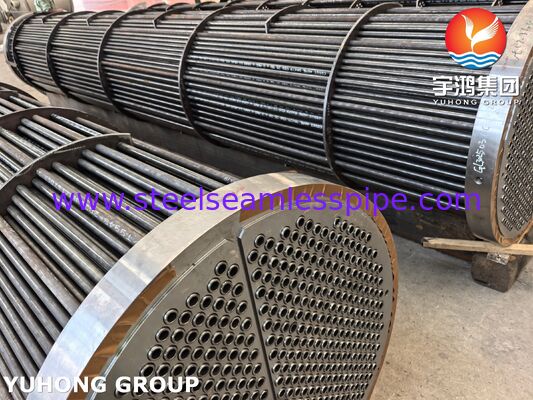

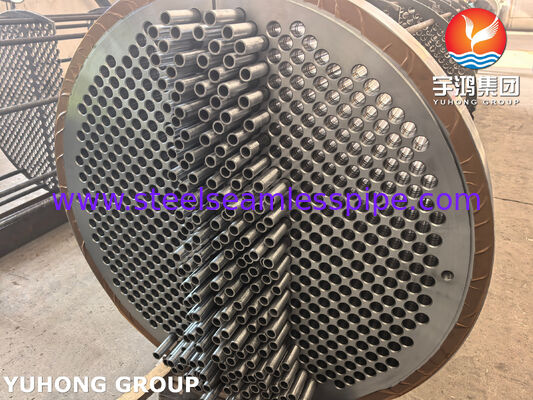

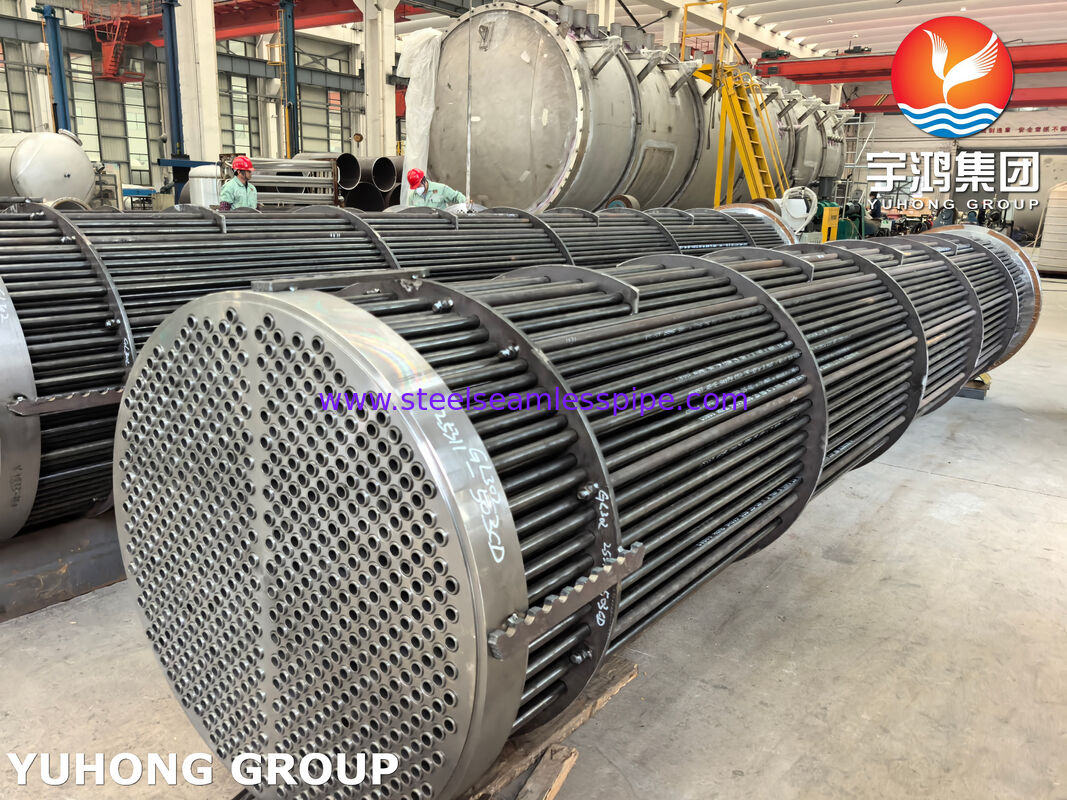

Yuhong Group Co., Ltd. é um fabricante totalmente integrado de tubos de transferência de calor brutos, equipamentos de vasos de pressão e núcleos de substituição térmica. Fabricamos aço carbono de alta resistência feixe de tubos de trocador de calor conjuntos, núcleos de tubos retos/curvados, de alta eficiência tubos aletados módulos e forjados pesados placas de tubos de trocador de calor placas para processamento industrial de alta pressão.

Como um operador direto de laminador de tubos, a Yuhong Group elimina atrasos na cadeia de suprimentos produzindo nossos próprios Tubo Sem Costura de Aço Inoxidável, Tubo de Forno, Tubo de Liga de Níquel e Tubo de Liga de Cobre produtos. Fabricamos feixes de substituição que se encaixam diretamente em Trocador de Calor e trocador de calor Tema carcaças, restaurando os coeficientes de transferência de calor de projeto sem exigir modificação em campo.

Fabricamos núcleos térmicos que correspondem à geometria original do OEM ou especificações de processo personalizadas em todos os principais tipos mecânicos:

• Feixe de Tubos Removível em U (TEMA U): Utiliza arranjos de tubo do trocador de calor em U curvados, fixados a uma única placa de tubos. Acomoda expansão térmica diferencial extrema entre a carcaça e os tubos sem gerar tensão mecânica nas conexões.
• Feixe de Tubos com Cabeça Flutuante (TEMA S/T): Apresenta uma placas de tubos de trocador de calor estacionária em uma extremidade e uma cabeça flutuante interna na outra. Permite a remoção completa do feixe de tubos para limpeza mecânica de incrustações do lado da carcaça.
• Feixe de Tubos Fixo (TEMA E/F): Arquitetura rígida de dupla placa de tubos para sistemas operando com temperaturas de processo estáveis ou equipados com juntas de expansão da carcaça.
• Núcleos Aletados Resfriados a Ar: Integra módulos de tubos aletados de alta densidade (aleta em L, alumínio extrudado ou aleta soldada de alta frequência) em tubos base para maximizar o desempenho térmico em instalações de resfriamento a ar.

• Aços Carbono: ASTM A179, ASTM A214, ASTM A210 Grau A1/C, SA334 Grau 6 para aplicações de baixa temperatura e alta pressão.
• Ligas Sem Costura: Tubo Sem Costura de Aço Inoxidável (304L, 316L, Duplex 2205), ASTM A213 T11/T22/T91 Tubo de Forno graus para caldeiras de alta temperatura.
• Ligas Não Ferrosas: Tubo de Liga de Níquel (Inconel 625, Hastelloy C276) e Tubo de Liga de Cobre (CuNi 90/10, CuNi 70/30) para resfriamento de água do mar de alta velocidade.

• Controle Direto do Laminador de Tubos: A produção interna de tubos sem costura garante controle preciso do diâmetro externo (OD), uniformidade da espessura da parede e suavidade ideal da superfície em todo o comprimento de cada tubo do trocador de calor.
• Fabricação de Juntas à Prova de Vazamento: Soldagem automática TIG orbital combinada com expansão hidráulica controlada por torque em furos de placa de tubos com ranhuras duplas garante integridade de vedação mecânica sob pressões de operação superiores a 20 MPa.
• Zonas de Curva Aliviadas de Tensão: Todos os raios de curva formados a frio em nossas unidades de feixe de tubos em U passam por tratamento térmico pós-curva para eliminar tensões de tração residuais, prevenindo a Corrosão sob Tensão (SCC) durante o serviço.
• Protocolos Abrangentes de Qualidade: Cada feixe de tubos de trocador de calor passa por Teste de Pressão Hidrostática, Teste de Corrente Parasita (ET) nos tubos, Teste Radiográfico (RT) em soldas de pressão e Identificação Positiva de Material (PMI).

1. Gerenciamento de Vibração Induzida por Fluxo (FIV): A velocidade do fluido do lado da carcaça deve ser calculada durante o projeto para evitar o flutter dos tubos. O passo correto dos defletores e a adição de placas de suporte intermediárias eliminam a ressonância acústica e o dano por atrito onde os tubos passam pelos furos dos defletores.
2. Geometria de Passo e Limpeza Mecânica: A seleção de um layout de passo de tubo quadrado de 90° ou 45° fornece corredores de limpeza retos para jateamento hidráulico mecânico durante paradas de planta, enquanto um passo triangular de 30° maximiza a área de superfície para fluidos sem incrustação.
3. Prevenção de Bypass Defletor-Carcaça: O limite externo do tubo (OTL) e o diâmetro externo do defletor devem aderir estritamente às folgas TEMA para minimizar o bypass de fluido entre a borda do defletor e a parede da carcaça, garantindo a máxima eficiência de troca térmica.

• Processamento de Petróleo e Gás: Reaquecedores de amina, unidades de adoçamento de gás, núcleos de resfriadores de propano e módulos de produção offshore.
• Refino Petroquímico: Trens de pré-aquecimento de Unidade de Destilação de Petróleo Bruto (CDU), núcleos de resfriamento de hidrocracadores, condensadores de topo e trocadores de destilação a vácuo.
• Geração de Energia: Aquecedores de água de alimentação de caldeiras de alta pressão, condensadores de vapor de gaxeta e resfriadores auxiliares de óleo lubrificante.
• Processamento Químico: Resfriamento de ácido nítrico, loops de síntese de amônia e núcleos de substituição de Trocador de Calor de processo geral.
