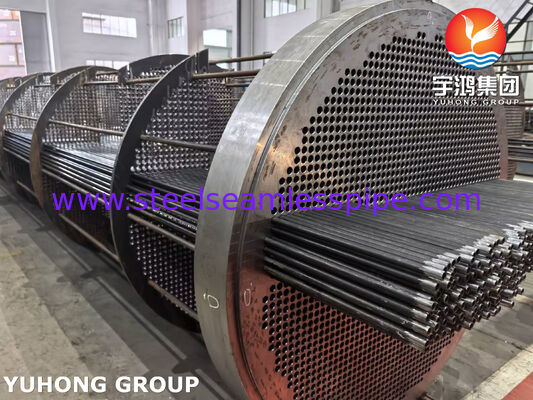

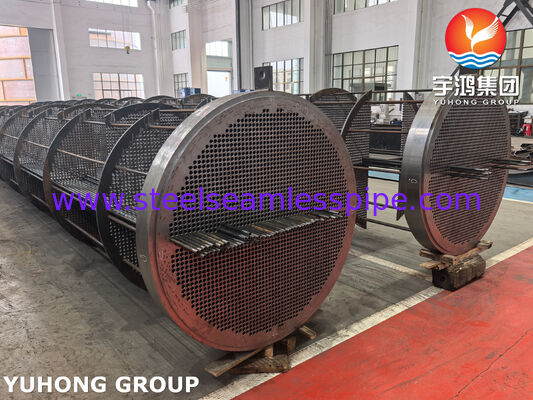

ASME Padrão de tubos de trocador de calor de aço carbono
Pacotes de tubos de trocador de calor de aço carbono personalizados e soluções de substituição de núcleos térmicos de precisão
A Yuhong Group Co., Ltd. é um fabricante totalmente integrado de tubos de transferência de calor em bruto, equipamentos de pressão de serviço severo e núcleos térmicos de substituição.Nós projetamos e fabricamos conjuntos de tubos de trocadores de calor personalizados, conjuntos de tubos retos/dobrados, módulos de tubos Fin de alta eficiência e chapas de tubos de trocadores de calor forjados pesados para operações industriais de processo exigentes.
Como principal fabricante de tubos e tubos de aço sem costura, o Grupo Yuhong mantém um controlo direto da qualidade desde a fusão da matéria-prima até ao mecanizado de precisão e à montagem final.As nossas capacidades de produção cobrem uma ampla gama de metalurgia, incluindo tubos sem costura de aço inoxidável, tubos de forno, tubos de liga de níquel, tubos de liga de cobre e tubos de aço carbono de parede pesada.Construímos sistemas de trocador de calor de processo completo, bem como pacotes de substituição direta drop-in projetado estritamente para TEMA, ASME Secção VIII Div 1, e normas API 660.
Classificações de produtos e opções de materiais
Desenvolvemos núcleos térmicos de substituição compatíveis com a geometria original do equipamento OEM ou requisitos de processo atualizados em projetos mecânicos padrão:
- Compatível com um sistema de transmissão de energia elétrica:Características: conjuntos de tubos de trocador de calor dobrados fixados a uma única folha de tubo.Esta configuração permite uma alta expansão térmica diferencial entre a casca e os tubos sem causar fadiga mecânica nas juntas tubo-folha.
- Fusão de tubos de cabeça flutuante (TEMA S/T):Construído com uma folha de tubo de trocador de calor estacionário numa extremidade e uma cabeça flutuante interna na outra,que permite a retirada completa do núcleo para a limpeza mecânica dos foulantes na superfície da concha em aplicações de petróleo bruto.
- Pacote fixo de folhas de tubos (TEMA E/F):Design rígido de folha de tubo duplo ideal para tarefas térmicas de estado estacionário, baixos diferenciais de temperatura de operação ou conchas equipadas com juntas de expansão.
- Assemelhamentos de núcleo de pinhas refrigerados a ar:Integra módulos de tubos Fin de alta densidade (alumínio extrudido, pé em L, pé KL ou G-fin incorporado) em tubos de base para maximizar a dissipação de calor em sistemas de resfriamento de ar.
Opções de material para condições críticas de processo:
- Aço carbono:ASTM A179 (tirado a frio sem costura com baixo teor de carbono), ASTM A214 (soldado a resistência elétrica), ASTM A210 grau A1/C, SA334 grau 6 (serviço a baixa temperatura).
- Aço ligado sem costura:As classes ASTM A213 T11, T22, T91 de tubos de forno para caldeiras de alta temperatura e aquecedores a fogão.
- Alumínio, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, ferro fundido, etc.Tubos sem costura de aço inoxidável (304/304L, 316/316L, Duplex 2205, Super Duplex 2507), Tubos de liga de níquel (Inconel 625, Hastelloy C276, Monel 400) e Tubos de liga de cobre (CuNi 90/10,CuNi 70/30) para circuitos de arrefecimento de água salgada ou de água do mar.
Componentes e funções do conjunto de tubos
| Componente principal | Opções de engenharia e especificações de fabricação | Função estrutural no equipamento de trocador de calor |
|---|
| Folha de tubo do trocador de calor | Aço carbono forjado pesado (SA105, SA350 LF2), CNC perfurado com ranhuras de serradura dupla | Funciona como a principal barreira de pressão que separa os meios do lado do tubo e do lado da concha, ao mesmo tempo em que fixa as extremidades do tubo sob pressão. |
| Tubo de trocador de calor | Tubos simples sem costura, de barbatanas baixas, de barbatanas estendidas ou de barbatanas inclinadas | Forma a interface primária de transferência térmica; concebida com tolerâncias de diâmetro exterior (OD) e espessura de parede apertadas. |
| Baffles segmentais | Baffles de segmento único, de segmento duplo ou NTIW (sem tubos na janela) | Dirige o fluxo de fluido do lado da concha perpendicularmente através da matriz de tubos para aumentar a turbulência enquanto suporta estruturalmente os tubos contra vibrações. |
| Cravos e espaçadores | Rodas roscadas de aço carbono ou de aço inoxidável de alta resistência com mangas de precisão | Fixa rigidamente as posições da placa de defleção ao longo do eixo longitudinal do feixe do tubo do trocador de calor, evitando inclinação ou deslocamento da defleção. |
| Deformações de impingimento | Placas de desgaste grossas de aço ligado a carbono montadas sob bicos de concha | Protege as linhas exteriores dos tubos do impacto de gotículas de líquido de alta velocidade, evitando a corrosão por erosão perto das entradas de fluido da casca. |
Destaques técnicos e normas de controlo da qualidade
- Controle direto do moinho de tubos:A produção interna de tubos sem costura garante um controle rigoroso do diâmetro externo (OD), uniformidade da espessura da parede e alto acabamento da superfície ao longo do comprimento total de cada tubo de trocador de calor.
- Expansão hidráulica controlada por binário:A expansão automática em furos de folhas de tubos de dupla ranhura - combinada com solda de vedação opcional - garante integridade da articulação sem vazamento sob pressões operacionais superiores a 20 MPa.
- Relieve de Estresse:As zonas de curvatura a frio em configurações de tubo em U são submetidas a recozimento por solução controlada ou tratamento térmico de alívio de tensão para restaurar a resistência à corrosão e prevenir a fissuração por corrosão por tensão (SCC).
- 100% de verificação da qualidade:Os protocolos NDE incluem testes de pressão hidrostática, testes de corrente de Eddy (ET) em tubos, testes radiográficos (RT) em soldas de pressão, testes de penetração de líquidos (PT),e Identificação positiva do material (PMI).
Orientações de engenharia: Conhecimentos essenciais para a substituição e dimensionamento de pacotes
- Gestão das vibrações induzidas pelo fluxo (FIV):As altas velocidades de fluxo cruzado do lado da concha podem induzir flutter do tubo, resultando em desgaste de fretting nos pontos de contato do deflector ou falha de fadiga do tubo.Ajuste do espaçamento do deflector, ou a integração de defletores de barras resolve problemas de FIV em refrigeradores a gás.
- Geometria do passo e manutenção mecânica:Ao encomendar núcleos de substituição para meios pesados de impureza,Especificar um traçado de 90° ou 45° quadrado para o tubo cria vias de limpeza contínua para hidroblastamento a alta pressão durante a manutenção da rotaçãoRecomenda-se uma inclinação triangular de 30° para fluidos limpos para maximizar a densidade de transferência de calor.
- Regras de autorização de desvio para concha:O limite externo do tubo (OTL) e o diâmetro externo do defletor devem cumprir estritamente as normas TEMA.redução significativa da eficiência térmica nas unidades de trocador de calor Tema.
Indústrias-alvo e aplicações primárias
- Refinaria de petróleo:Unidades de destilação de matérias-primas (CDU) trens de pré-aquecimento, trocadores de alimentação de hidrocraqueadores, reboilers de tratamento de aminas e condensadores aéreos.
- Produção petroquímica e química:Intercambiadores de aquecimento de plantas de etileno, refrigeradores de ácido nítrico e unidades de separação de aromáticos.
- Processamento de gás natural:Reboilers de adoçamento a gás, unidades de regeneração de glicol e entre-refrigeradores/refrigeradores de compressão.
- Geração de energia e serviços públicos:Caldeiras de água, refrigeradores de óleo de turbina e condensadores de superfície de vapor.
