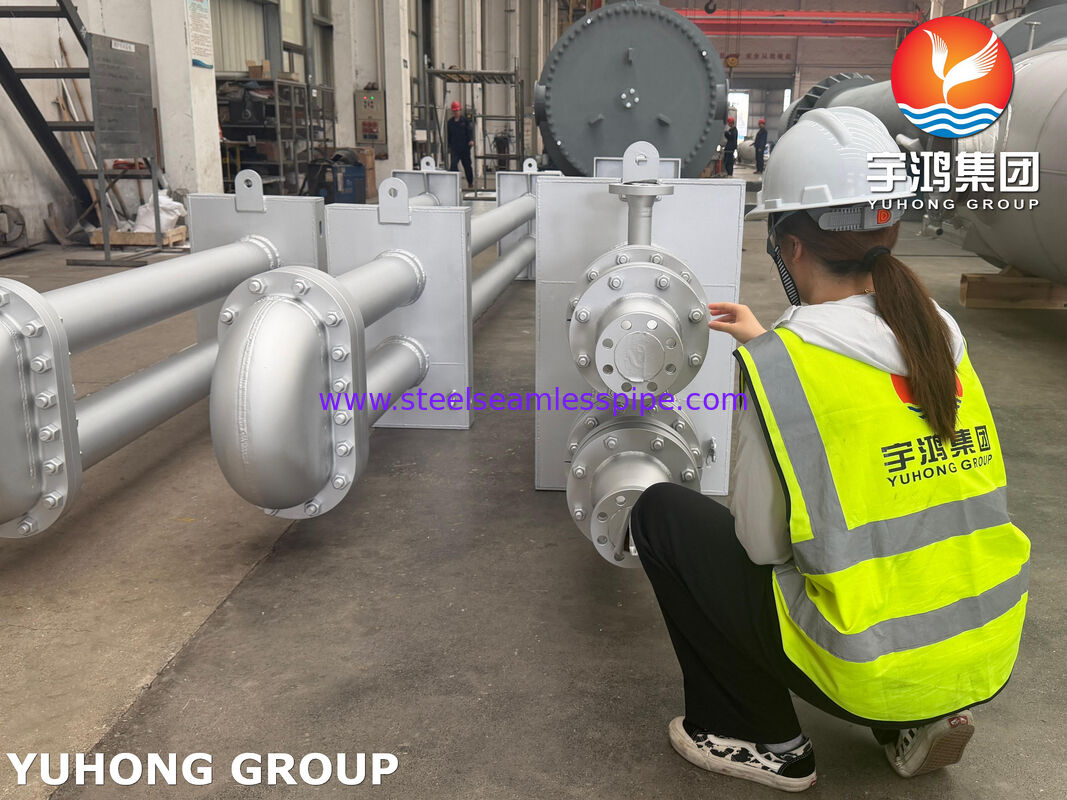

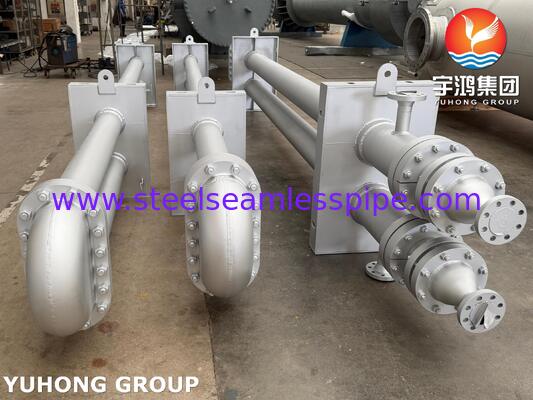

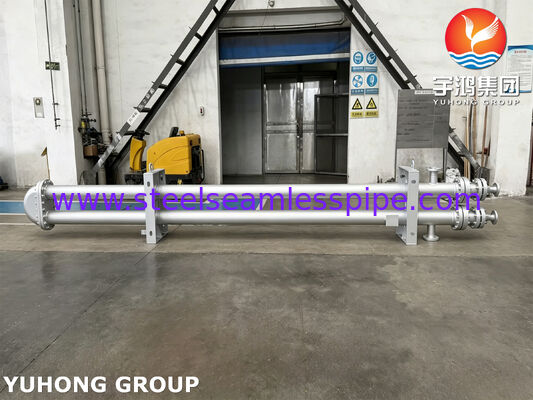

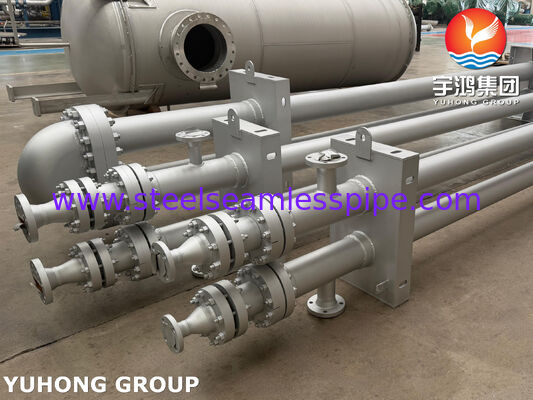

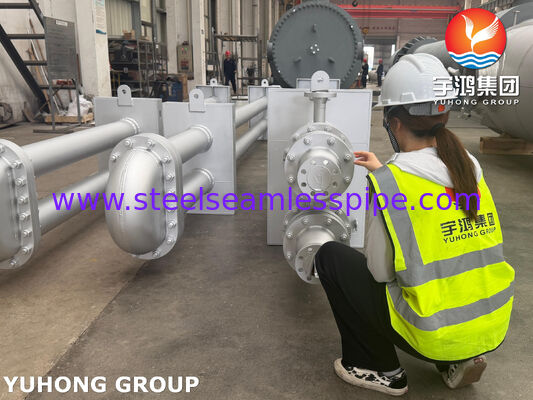

Shell do trocador de calor de aço carbono ASME SA516 Gr.70 com pacote de tubos aletados do trocador de calor Monel 400 Tema

Detalhes do produto:

Lugar de origem:	China, Coréia
Marca:	YUHONG
Certificação:	ASME Code Section VIII, Div. 1
Número do modelo:	Trocador de calor de casco e tubo (condensador de acabamento OVHD de torre atmosférica)

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	USD 50,000 - USD 1,000,000 PER SET
Detalhes da embalagem:	Caixas de madeira padrão ou embalagens personalizadas com base nos requisitos do cliente.
Tempo de entrega:	60-90 dias
Termos de pagamento:	MoneyGram, T/T, D/P, D/A, L/C, Western Union
Habilidade da fonte:	500 conjuntos/mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (343)

Tubo sem emenda de aço inoxidável (339)

Tubulação de aço inoxidável frente e verso (134)

Tubo de aço inoxidável frente e verso (39)

Tubo de agulha (170)

Tubos de barbatanas (736)

Trocador de calor (35)

tubo do permutador de calor (474)

Pacote de tubos de trocador de calor (53)

Permutador de calor Tubesheet (128)

defletor do permutador de calor (39)

Refrigerador de ar (14)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (61)

Tubo soldado de aço inoxidável (134)

Tubulação da liga de níquel (276)

Tubo da liga de níquel (105)

Tubo da liga de cobre (258)

Tubo do aço de liga (219)

Tubo do titânio (21)

tubo recozido brilhante (173)

Tubo de caldeira (155)

encaixe de aço (874)

Flange de aço (673)

Outros (409)

Partes de revestimento (9)

Descrição de produto detalhada

Padrão de cálculo de projeto e resistência:	Padrão 14-8134	Material da casca:	Aço Carbono ASME SA516 Gr.70
Material da folha de tubo:	ASME SA105 Aço Carbono + Revestimento / Sobreposição Monel 400	Material do tubo:	Monel 400 (SB 163 N04400 / SB 127 N04400)
Materiais do bocal:	Aço Carbono ASME SA106 / SA516 Gr.70	Defletor/Material de suporte:	ASME SA516 Gr.70 / SA387 Gr.50

Shell do trocador de calor de aço carbono ASME SA516 Gr.70 com pacote de tubos aletados do trocador de calor Monel 400 Tema

Este industrialpermutador de caloré projetado como um condensador suspenso estabilizador especificamente para unidades de destilação de petróleo bruto. O projeto estrutural integra uma carcaça de aço carbono ASME SA516 Gr.70 com alto desempenhotema trocador de calornúcleo para executar a separação térmica de frações aéreas voláteis. A configuração interna utiliza um serviço pesadofeixe de tubos aletadosconsistindo em 1100 tubos Monel 400 resistentes à corrosão para lidar com gases ácidos e vapores de hidrocarbonetos.

Componentes principais e especificações de materiais

Parte Componente	Padrão de Materiais (ASME/SB)	Tamanho Nominal / Cronograma / Classificação
Concha	ASME SA516 Gr.70 + SB 127 N04400	Thk: 14mm / Φ1120,10mm
Folha de tubo	ASME SA105 + Monel 400 Revestido	Conforme desenho E1-9311
Tubos	SB 163 N04400 / SB 127 N04400	Integrado emfeixe de tubos aletados
Entrada OVHD do estabilizador (N1)	ASME SA106 / SA516 Gr.70	18" 150# SO-RF, Sch 40+CL
Saída OVHD do estabilizador (N2)	ASME SA106 / SA516 Gr.70	6" 150# SO-RF, Sch 40 CL
Entrada de água de resfriamento (N3)	ASME SA106	6" 150# WN-RF, Sch 60
Saída de água de resfriamento (N4)	ASME SA106	8" 150# WN-RF, Sch 60
Bicos de drenagem/serviço (N7-N11)	ASME SA105/SA106	1" NPT 6000# / 3" 150# WN-RF

Especificações técnicas e de processamento

Articulação Mecânica de Tubos:Os tubos são travados no espelho do tubo usando um processo mecânico de expansão de profundidade para executar uma vedação de alta pressão.
Gerenciamento de defletor e fluxo:A montagem interna apresenta uma estruturatema trocador de calorlayout com defletores rígidos (SA516 Gr.70) e placas de impacto dedicadas para evitar vibração e erosão do tubo nas entradas de fluido de alta velocidade.
Configuração de vedação avançada:As juntas de vedação principais utilizam juntas ranhuradas Monel 400 com camadas de grafite expandida (EG) combinadas com componentes Power Graf 3 Premium / Grafite+AISI 316 para eliminar vazamentos no flange sob cargas térmicas cíclicas.
Proteção externa do invólucro:As peças de pressão de aço carbono e o corpo da carcaça passam por galvanização por imersão a quente seguida por um sistema dedicado de revestimento de pintura industrial multicamadas.
