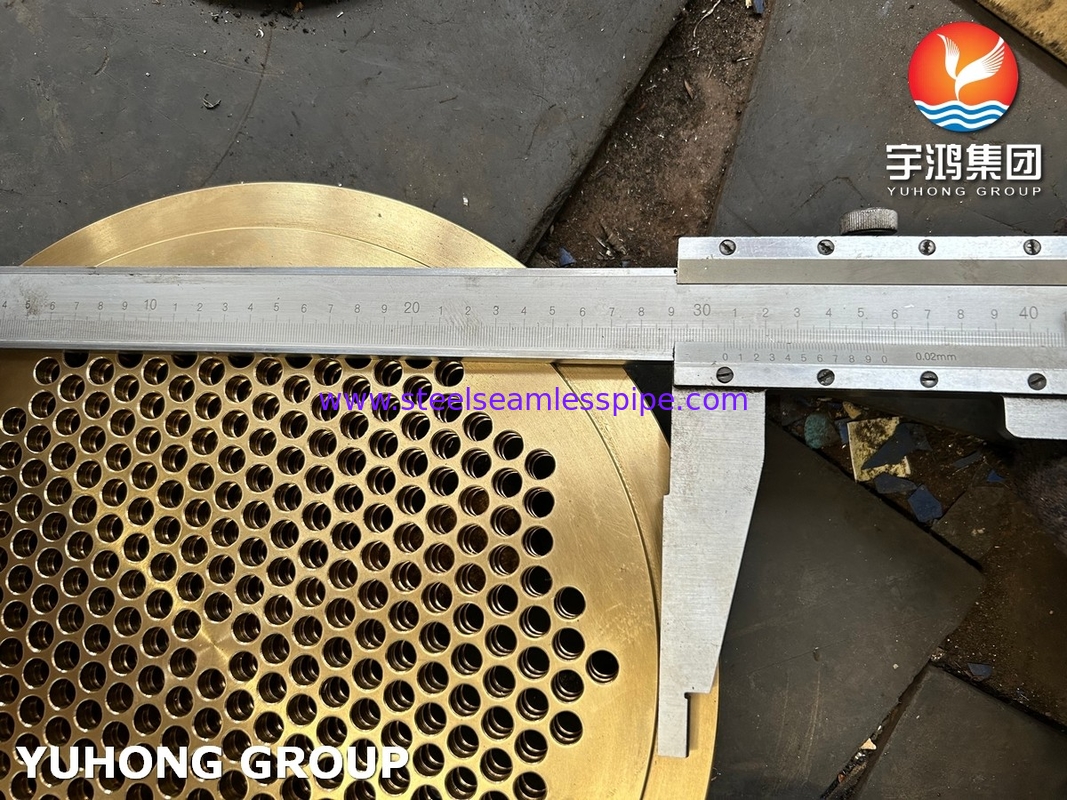

ASTM B111 C68700 Pacote de tubos de liga de cobre para trocador de calor

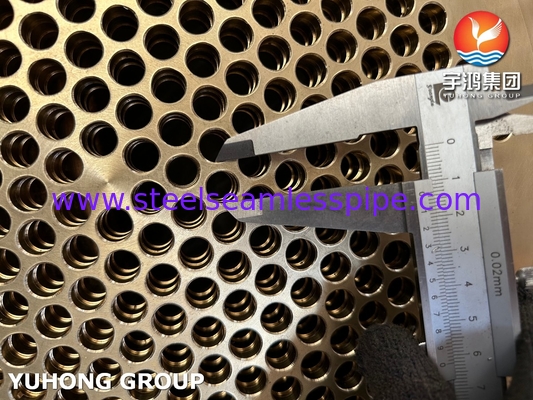

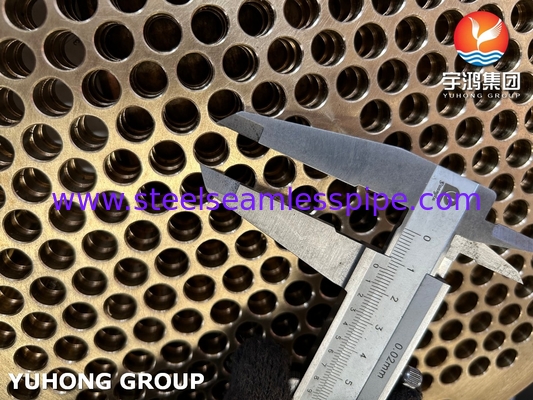

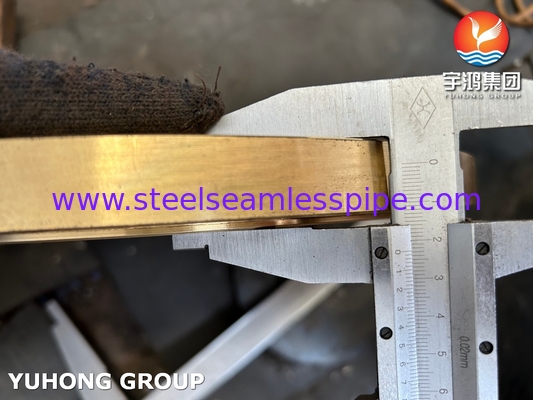

A norma DIN EN 1653 especifica os requisitos aplicáveis às placas de tubos utilizadas em trocadores de calor, incluindo as fabricadas em material C46400.conhecido pela sua elevada resistência, boa resistência à corrosão e excelente maquinabilidade.
No contexto dos trocadores de calor:
O C46400 (também conhecido como CuAlNi ou latão) é frequentemente escolhido para aplicações de chapas de tubos devido às suas boas propriedades mecânicas, alta condutividade térmica e resistência a certos ambientes corrosivos.
A folha de tubo é projetada para suportar e selar os tubos dentro do trocador de calor.O projecto deve assegurar uma vedação adequada e um suporte adequado dos tubos em condições de funcionamento..
De acordo com a norma DIN EN 1653, a folha de tubos deve ser submetida a processos rigorosos de garantia de qualidade, incluindo testes de material (como testes de tração),Ensaios não destrutivos (como os de ultra-som), e inspecção visual para assegurar a conformidade com as dimensões especificadas e a qualidade da superfície.
A concepção da folha de tubo deve ter em conta a temperatura e a pressão máximas que ela encontrará durante o funcionamento.A seleção do material e a espessura são fatores críticos na determinação da capacidade da folha de tubo para suportar essas condições sem falha.
Se for necessária a solda para unir a folha de tubo a outros componentes do trocador de calor, o processo deve ser cuidadosamente controlado para evitar comprometer a integridade da folha de tubo.Os procedimentos e materiais de solda devem ser compatíveis com o metal de base para evitar a corrosão localizada ou a fragilidade..
A manutenção e inspecção regulares são necessárias para monitorizar a condição da folha de tubo ao longo do tempo.e possivelmente exames mais detalhados como teste de corrente de redemoinho para detectar quaisquer sinais de danos ou desgaste.
Compreender e respeitar os requisitos específicos descritos na norma DIN EN 1653 garante que a folha de tubo para um trocador de calor seja segura e eficiente,fornecer um desempenho fiável durante toda a sua vida útil.
Trocador de calor de casca e tuboÉ o tipo mais comum de trocador de calor utilizado em refinarias e outros grandes processos químicos para aplicações de alta pressão.Este tipo de trocador de calor consiste numa concha (um grande recipiente sob pressão) e num conjunto de tubosUm fluido flui através dos tubos e outro fluido flui através dos tubos (através da casca), transferindo assim calor entre os dois fluidos.Este grupo de tubos é conhecido como um feixe de tubos e pode consistir em vários tipos de tubos- tubos simples, tubos com barbatanas longitudinais, etc.
Máquinas e aparelhos para a produção de calorO sistema de aquecimento de uma instalação petroquímica consiste num conjunto de tubos montados numa estrutura cilíndrica. A figura 1 mostra uma instalação típica numa instalação petroquímica.um fluido flui através do exterior dos tubos e o outro fluido flui através do interior dos tubosOs fluidos podem ser monofásicos ou bifásicos, e podem fluir em paralelo ou cruzado/contracorrente.
Vantagens do conjunto de tubos de cobre
1Excelente transferência de calor: O cobre tem uma excelente condutividade térmica, o que significa que efetivamente transfere calor de um meio para outro.Isso torna os feixes de tubos de cobre ideais para aplicações onde a troca de calor é crítica, como nos trocadores de calor e condensadores.
2Resistência à corrosão: O cobre tem uma resistência natural à corrosão, tornando-o altamente durável e duradouro.Esta resistência à corrosão ajuda a garantir a longevidade e a confiabilidade dos feixes de tubos de cobre, mesmo em ambientes adversos ou quando expostos a substâncias corrosivas.
3- Alta resistência e fiabilidade: o cobre é um material forte e confiável, o que o torna adequado para aplicações em que o feixe de tubos pode ser submetido a altas pressões ou tensões mecânicas.Os feixes de tubos de cobre podem suportar altas pressões internas e externas sem comprometer a sua integridade estrutural.
4. Fácil de fabricar e instalar: os feixes de tubos de cobre são relativamente fáceis de fabricar, dobrar e juntar. Isso os torna convenientes para trabalhar durante os processos de instalação e manutenção.Além disso,, os feixes de tubos de cobre estão tipicamente disponíveis em uma variedade de tamanhos e configurações, permitindo a personalização com base em requisitos específicos de aplicação.
5Propriedades antibacterianas: O cobre tem propriedades antibacterianas naturais, que podem ajudar a inibir o crescimento de bactérias e outros microorganismos.Isto torna os feixes de tubos de cobre particularmente adequados para aplicações onde a higiene é importante, como na indústria de alimentos e bebidas ou nas instalações de saúde.
As vantagens da utilização de feixes de tubos de cobre tornam-nos uma escolha popular em aplicações industriais, onde a transferência de calor, a resistência à corrosão, a resistência, a fiabilidade,e facilidade de fabricação são considerações importantes.
Os trocadores de calor de tubulação são constituídos por quatro partes principais:
Cabeçalho da frente- É aqui que o fluido entra no lado do tubo do trocador de calor.
Cabeçalho traseiro- É aqui que o fluido do lado do tubo deixa o trocador de calor ou retorna para o cabeçalho da frente num trocador de calor com vários canais ao lado do tubo.
Fusão de tubos- incluindo o tubo, a placa do tubo, a barra de defleção e a barra de ligação, etc.
Concha- contém tubos.
Material de uso comum para trocadores de calor de tubo:
Há dois tipos diferentes de feixes de tubos:
Dependendo das necessidades específicas e da aplicação, existem as seguintes opções de materiais para tubos:
Tubos de aço carbono: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Tubos de aço ligado: ASTM A213 T5, T9, T11, T22, T91
Tubos de liga de cobre:ASTM B111 / ASME SB111 C44300, C68700, C70600, C7060X, C71500, C71640
Tubos de aço inoxidável:As emissões de gases de efeito estufa devem ser calculadas de acordo com o ponto 6.1.
Tubos de liga de níquel:ASTM B407, ASTM B444, ASTM B622, ASTM B163, ASTM B165, ASTM B167...
Tubos de titânio: ASTM B338
Aplicações de trocadores de calor:
Os trocadores de calor são amplamente utilizados em sistemas de evaporação e secagem em usinas de combustível fóssil e de energia nuclear, turbinas a gás, aquecimento e ar condicionado, refrigeração, indústria química, fábricas têxteis.
As principais características dos trocadores de calor de casca e tubo incluem: construção resistente, excelente desempenho, longa vida útil, design único, funcionamento suave, pode suportar altas temperaturas,não corrosivos, eficientes em termos energéticos.
Os nossos trocadores de calor são amplamente utilizados em centrais eléctricas, refinarias, indústrias manufatureiras, refrigeradores de óleo lubrificante, fabricantes de água industrial offshore, plantas químicas, aquecimento e ar condicionado,condensadores, centrais nucleares, sistemas de evaporação e secagem em fábricas têxteis, indústrias alimentares e lácteas e sistemas de refrigeração.
