Admiralty Brass Tube Bundle C44300 ∙ ASME SB111 Tubos sem costura ∙ Banho de Trocador de Calor de Ligação de cobre para água do mar e refrigeração marítima ∙ Banho de Tubos de substituição
Grupo Yuhong: Especializado em tubos e conjuntos completos de trocadores de calor
A Yuhong Group Co., Ltd. fornece sistemas térmicos completos - trocadores de calor de tubos e conchas (desenhos de trocadores de calor TEMA), recipientes de pressão, refrigeradores de ar - e todos os componentes críticos:Tubos de forno, tubo de trocador de calor, tubo sem costura de aço inoxidável, tubo de liga de níquel, tubo de liga de cobre, folha de tubo de trocador de calor e conjunto de tubos de trocador de calor.Oferecemos feixes de tubos de liga de cobre de alto desempenho fabricados a partir de Admiralty Brass C44300 - um material comprovadamente resistente à corrosão, biofouling, e ataque de impingement.
Foco do produto: Admiralty Brass C44300 Tube Bundle - concebido para refrigeração naval

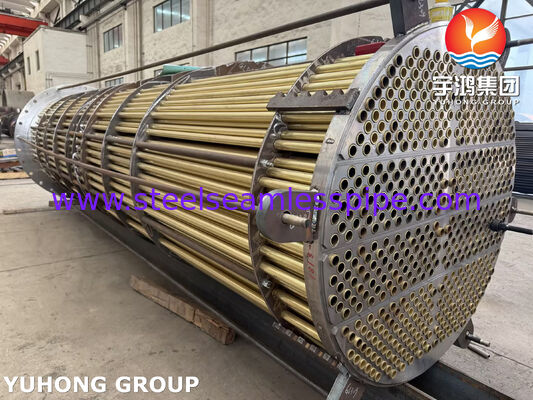

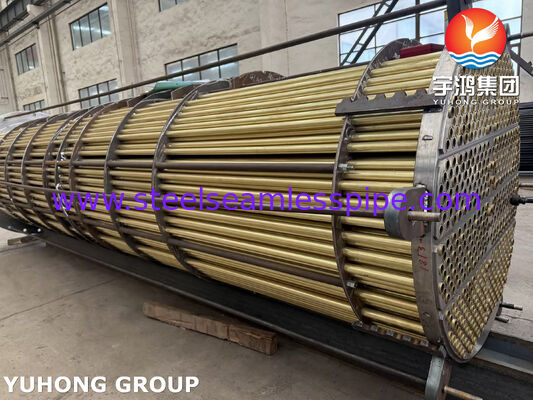

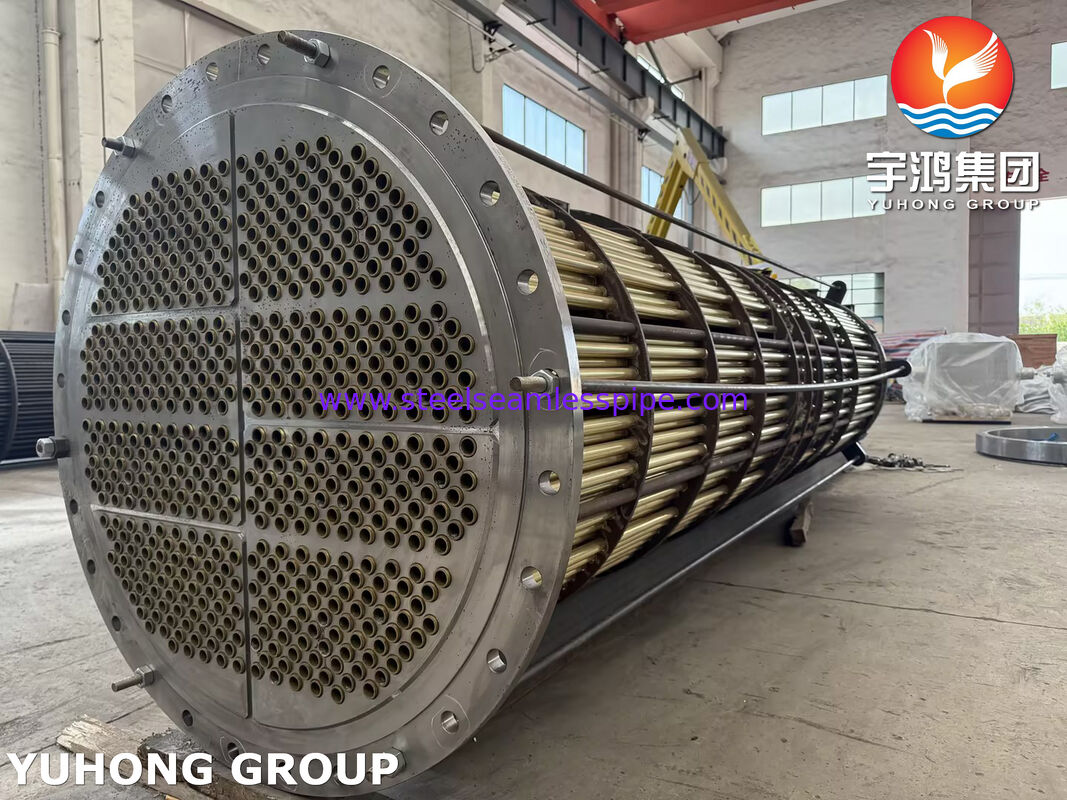

O conjunto de tubos Admiralty Brass C44300 é um conjunto de tubos de trocador de calor projetado especificamente para condensadores de tubos e refrigeradores que operam com água do mar, água salobra,ou água de refrigeração rica em cloretoCada pacote possui tubos sem costura ASME SB111 C44300 (latão do Almirantado com uma composição nominal de 70-72% Cu, 28-30% Zn, mais traços de estanho e arsénico para resistência à descincificação).Os tubos são enrolados em uma folha de tubo de liga de cobre compatível (normalmente latão naval C46400) e montados com defletores, barras de amarração e proteção contra impactos - proporcionando uma longa vida útil em ambientes marinhos agressivos.
O que está dentro de um pacote de tubos C44300 - componentes e suas funções
| Componente |
Material / Padrão |
Papel no desempenho do equipamento |
| Tubos de trocador de calor (C44300) |
ASME SB111 / Brass do Almirantado |
Superfície primária de transferência de calor; excelente resistência à corrosão da água do mar e ao bioincrustamento. |
| Tubos de barbatanas (facultativo) |
C44300 tubo + barbatana de alumínio ou de cobre |
Aumenta a área da superfície ao resfriar gases ou fluidos com baixo teor de THC; aumenta a capacidade sem aumentar a casca. |
| Tubos de forno |
Não típico para C44300 (utilizado em serviços de alta temperatura) |
Para referência: tubos de parede pesada para aquecedores a fogão - não aplicável aqui. |
| Tubos sem costura de aço inoxidável |
Material alternativo para o mesmo envelope |
Não são utilizados neste pacote, mas fornecemos tubos sem costura SS separadamente para outras aplicações. |
| Tubos de liga de níquel |
Alternativa para corrosão extrema |
Não incluído neste pacote; disponível como produto separado. |
| Tubos de liga de cobre (C44300) |
Núcleo deste pacote |
Lâmina sem costura, inibida por arsénio. |

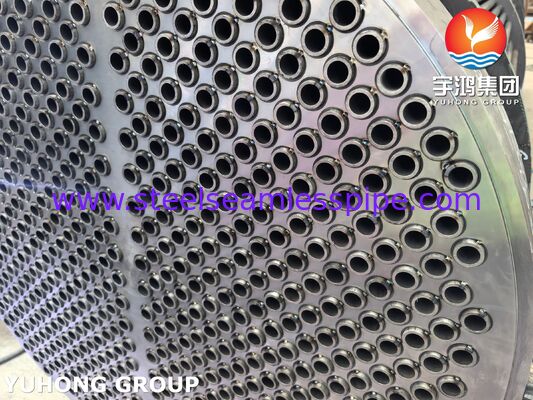

| Folha de tubo do trocador de calor |
Brasão naval C46400 ou C70600 (Cu-Ni) |
Segura as extremidades dos tubos; material selecionado para compatibilidade galvânica com o C44300. |
| Frigoríficos |
Cobre naval C46400 ou aço carbono revestido |
Guiar o fluxo do lado da concha, tubos de apoio, melhorar a transferência de calor. |
| Cravos e espaçadores |
De peso superior a 200 g/m2 |
Mantenha o espaçamento entre os defletores; resista à corrosão na água do mar. |
| Placa de impingimento |
C70600 (90/10 Cu-Ni) ou C44300 |
Protege as extremidades dos tubos da erosão do fluxo de entrada de alta velocidade. |
Porquê Admiralty Brass C44300 para serviço de água do mar?
- Excelente resistência à corrosãopara limpar a água do mar e a água salobra - supera o aço carbono e muitos aços inoxidáveis.
- Inibida a deszincificação- a adição de arsénio impede a lixiviação selectiva de zinco, um modo de falha comum no latão comum.
- Boa condutividade térmica(aprox. 100 W/m*K) - transferência de calor eficiente.
- Resistência à impureza biológica- os íons de cobre desencorajam o crescimento marinho nas superfícies dos tubos.
- Rentabilidade- significativamente menos dispendiosas do que as ligas de titânio ou níquel, oferecendo ao mesmo tempo uma vida útil adequada para muitas aplicações marítimas (10-15 anos).
Destaques técnicos do nosso pacote de bronze do Almirantado
- De peso não superior a 20 g/m2Conexão de precisão expandida (rolhada) - sem soldagem necessária para evitar a corrosão da zona afetada pelo calor.
- Norma de protecção contra impurezas:Para a velocidade da água de entrada > 2 m/s, instalamos uma placa de impacto C70600 em frente ao bico.
- Disposição do tubo otimizada:O passo triangular maximiza a transferência de calor; o passo quadrado está disponível para uma limpeza mecânica mais fácil.
- Conformidade total com a norma ASME:Certificações de materiais, testes hidrostáticos e relatórios de dimensões incluídos.
Módulo de conhecimento: C44300 de latão do Almirantado versus outras ligas de cobre - qual pacote de tubos escolher?
| Alcatrão |
Mais adequado para |
Limitações |
Vida típica na água do mar |
| C44300 (Admiralty Brass) |
Água de mar limpa, água salobra, velocidade moderada (≤ 2,5 m/s) |
Suscetível a ataques de impacto a alta velocidade; não para água de mar poluída ou estagnada |
10-15 anos |
| C70600 (90/10 Cu-Ni) |
Água de mar de maior velocidade (≤ 3,5 m/s), água poluída, plataformas offshore |
Mais caro que o latão do Almirantado. |
15-20 anos |
| C71500 (70/30 Cu Ni) |
Velocidade muito elevada, água do mar carregada de sólidos, aplicações navais |
Custo mais elevado entre as ligas de cobre |
20-30 anos |
| Titânio (grado 2) |
Condições de corrosão extrema, qualquer velocidade - mas exagerado para água limpa do mar |
Muito caro, difícil de enrolar em folhas de tubo |
Mais de 30 anos |
Quando escolher o C44300:
- A sua água de refrigeração éÁgua de mar limpa(sem lodo pesado, sem poluição).
- Velocidadeé controlada (normalmente 1,5-2,5 m/s).
- Precisas de umsubstituição rentávelpara um pacote de bronze do Almirantado existente.
- A vida útil esperada do pacote de 10-15 anos corresponde ao seu ciclo de manutenção.
Modos de falha comuns de pacotes de latão do Almirantado (e como nós os evitamos)
| Falha |
Causa |
Nossa prevenção |
| Ataque de impingimento |
Velocidade de entrada elevada sem protecção |
Sempre incluir uma placa de impingimento para entrada de líquido > 2 m/s. |
| Dezincificação |
Má qualidade da liga ou água estagnada |
Usar C44300 certificado com teor de arsénio; evitar condições de estagnação. |
| Corrosão por amônia |
Amônia na água (por exemplo, escoamento da planta de fertilizantes) |
Não é adequado - recomendo Cu-Ni ou titânio. |
| Erosão da extremidade do tubo |
Fluxo turbulento na face da folha do tubo |
Fornecer o convexo da extremidade de entrada e uma projeção adequada do tubo para além da folha do tubo. |
Vantagens de substituir seu pacote antigo pelo nosso pacote C44300
- Adequação directa- fabricados de acordo com o desenho original do pacote ou com as medições de campo.
- Recuperação da performance- substitui tubos corrosos, sujos ou com fugas.
- Menor custodo que comprar um trocador de calor completamente novo.
- Rápida resposta- tipicamente de 5 a 6 semanas para um pacote personalizado.
- Suporte de componentes- também podemos fornecer apenas tubos de barbatanas, tubos de folha de trocador de calor ou tubos individuais de liga de cobre para a sua própria montagem.
Aplicações típicas de feixes de tubos C44300
- Frigoríficos de bordo- refrigeração de água do motor, refrigeração de óleo lubrificante (do lado da água do mar).
- Centrais elétricas costeiras- condensadores auxiliares de água de arrefecimento.
- Instalações de dessalinização- aquecedores de salmoura, condensadores de evaporação.
- Plataformas offshore- refrigeradores de processo (onde o Cu-Ni é frequentemente preferido, mas o C44300 utilizado para funções menos críticas).
- Frigoríficos industriais- refrigeração por água do mar.
Personalização e disponibilidade apenas de componentes
Precisa de peças em vez de um pacote completo?
- C44300 Tubos sem costura- cortados em comprimento, com ou sem acabamento final.
- Tubos de barbatanas- C44300 tubo de base com barbatanas de alumínio ou cobre para arrefecedores de ar.
- Folha de tubo do trocador de calor- perfurados e ranhados em C46400 ou C70600.
- Outros aparelhos de ar condicionado- qualquer liga de cobre ou aço revestido de carbono.
