Fusão de tubos ASTM para trocadores de calor e de água

Pacotes de tubos

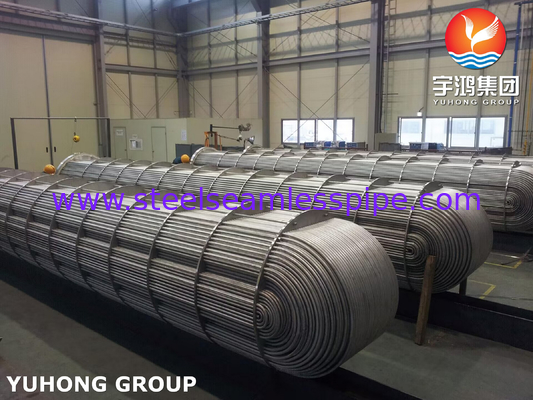

O feixe de tubos no trocador de calor refere-se ao sistema de tubos utilizado para transferir calor no trocador de calor.Um feixe de tubos é geralmente composto por vários tubos que são conectados entre si por folhas de tubos ou caixas de feixe de tubos para formar uma estrutura geral.

Os feixes de tubos nos trocadores de calor são geralmente divididos em dois tipos: trocadores de calor de casca e de tubo e trocadores de calor de feixe de tubo.

Em um trocador de calor de casca e tubo, os tubos são colocados em uma casca, o meio de transferência de calor flui através do interior dos tubos, e o meio trocado de calor flui através dos tubos na casca.O feixe de tubos de um trocador de calor de casca e tubo é geralmente composto por vários tubos dispostos em paralelo, e as duas extremidades do feixe de tubos são conectados por folhas de tubo.

Em um trocador de calor de conjunto de tubos, os tubos são colocados diretamente numa caixa de conjunto de tubos selada.e o meio de troca de calor flui através dos tubos na caixa de feixe de tubosO feixe de tubos de um trocador de calor de feixe de tubos é geralmente composto por vários tubos dispostos em espiral,e as duas extremidades do feixe de tubos estão ligadas através da entrada e saída da caixa de feixe de tubos.


Nos trocadores de calor, a concepção e a disposição dos feixes de tubos têm um grande impacto nos indicadores de desempenho, tais como a eficiência de transferência de calor e a perda de pressão.Os projetos comuns de feixes de tubos incluem fluxo paralelo, contrafluxo e fluxo cruzado, que são selecionados de acordo com as necessidades específicas de troca de calor e os requisitos do processo.O material do feixe de tubos também deve ser selecionado de acordo com as propriedades do meio e das condições do processo.Os materiais comuns incluem aço inoxidável, liga de cobre, liga de titânio, etc.

O processo de produção de um feixe de tubos envolve tipicamente as seguintes etapas:

1. Projeto: o primeiro passo no processo de produção é o projeto do conjunto de tubos. Isto inclui a determinação das especificações necessárias, tais como o número e tamanho dos tubos,O material de construção, e as dimensões globais.

2. Seleção de materiais: uma vez finalizado o projeto, os materiais adequados para os tubos e folhas de tubos são selecionados.Fluido a ser tratado, e considerações de custo.

3Fabricação de tubos: os tubos são então fabricados para as dimensões necessárias.Os tubos são frequentemente feitos de materiais como aço inoxidável ou cobre, que são conhecidos pelas suas propriedades de resistência à corrosão e transferência de calor.

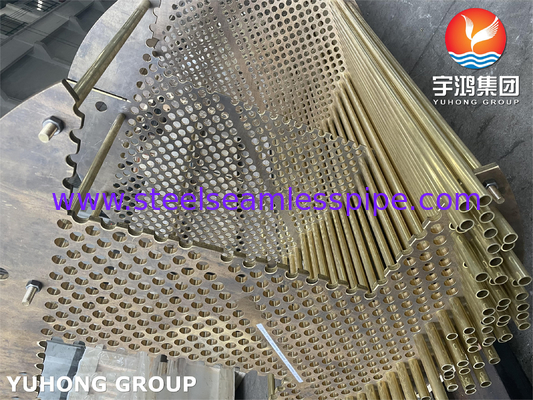

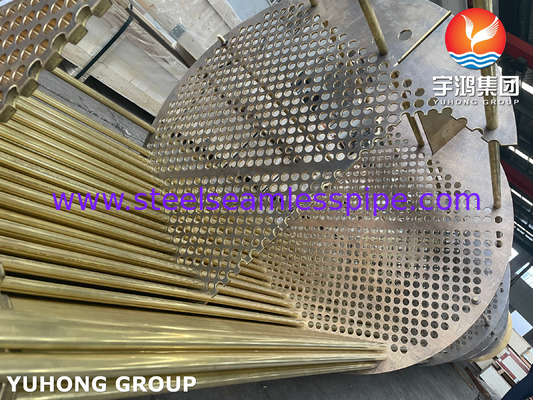

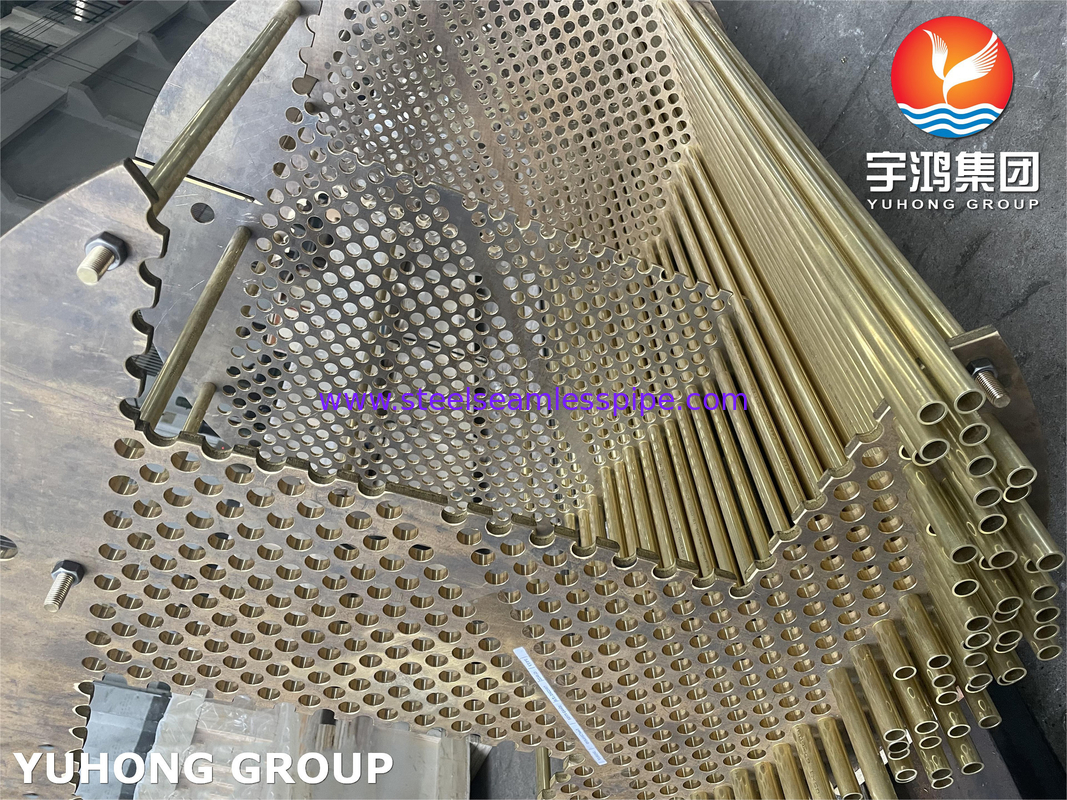

4Fabricação de folhas de tubos: a folha de tubos, que serve de suporte para os tubos, é fabricada separadamente.Isto pode envolver processos tais como perfuração e usinagem para criar furos para os tubos a serem inseridos em.

5. inserção de tubos: os tubos são então inseridos na folha do tubo. Isso pode ser feito usando vários métodos, como rolamento, expansão ou soldagem.O objetivo é criar uma conexão segura e à prova de vazamento entre os tubos e a folha do tubo.

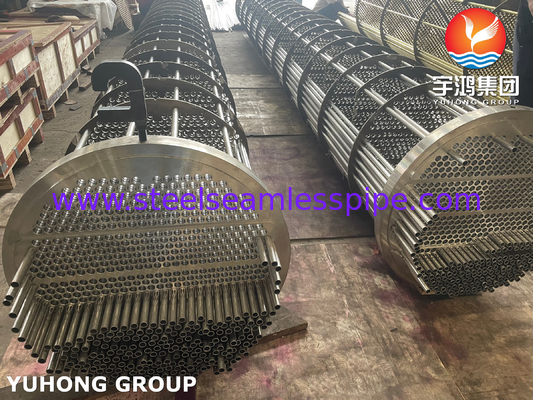

6. Montura do feixe de tubos: uma vez inseridos na folha de tubos, são agrupados entre si utilizando hastes de ligação ou espaçadores.Isto ajuda a manter o espaçamento desejado entre os tubos e garante a distribuição adequada do fluxo.

7. Teste: Antes de o conjunto de tubos estar pronto para uso, ele passa por vários testes para garantir sua qualidade e desempenho.

8Finalização: Finalmente, o conjunto de tubos é limpo, pintado e revestido para protegê-lo da corrosão e de outros fatores ambientais.

No geral, o processo de produção de um feixe de tubos envolve uma combinação de fabricação, montagem e teste para criar um produto de alta qualidade e confiável.

Aplicações dos feixes de tubos:

1. Trocadores de calor: os feixes de tubos são amplamente utilizados em trocadores de calor para transferir calor entre dois fluidos. O fluido quente flui através dos tubos, enquanto o fluido frio passa ao redor dos tubos,permitindo uma transferência de calor eficiente.

2. Condensadores: os feixes de tubos também são usados em condensadores para converter vapor em líquido..

3. Caldeiras: os feixes de tubos são um componente essencial das caldeiras, onde ajudam na geração de vapor. Os gases de combustão fluem através dos tubos,transferência de calor para a água que circunda os tubos, produzindo assim vapor.

4Frigoríficos de ar: os feixes de tubo são usados em refrigeradores de ar para resfriar o ar quente.

5. Refrigeradores de óleo: os feixes de tubo são empregados em refrigeradores de óleo para resfriar o óleo quente. O óleo quente flui através dos tubos e a água de resfriamento ou o ar passam ao redor dos tubos, removendo o calor do óleo.

6. Sistemas de refrigeração: os feixes de tubos são usados em sistemas de refrigeração para facilitar a transferência de calor entre o refrigerante e o ambiente circundante.enquanto a água de arrefecimento ou o ar são circulados ao redor dos tubos.

7Plantas de energia: os feixes de tubos são utilizados em usinas de energia para várias aplicações, como geração de vapor, condensação e recuperação de calor.Desempenham um papel crucial no funcionamento eficiente dos processos de produção de energia.
