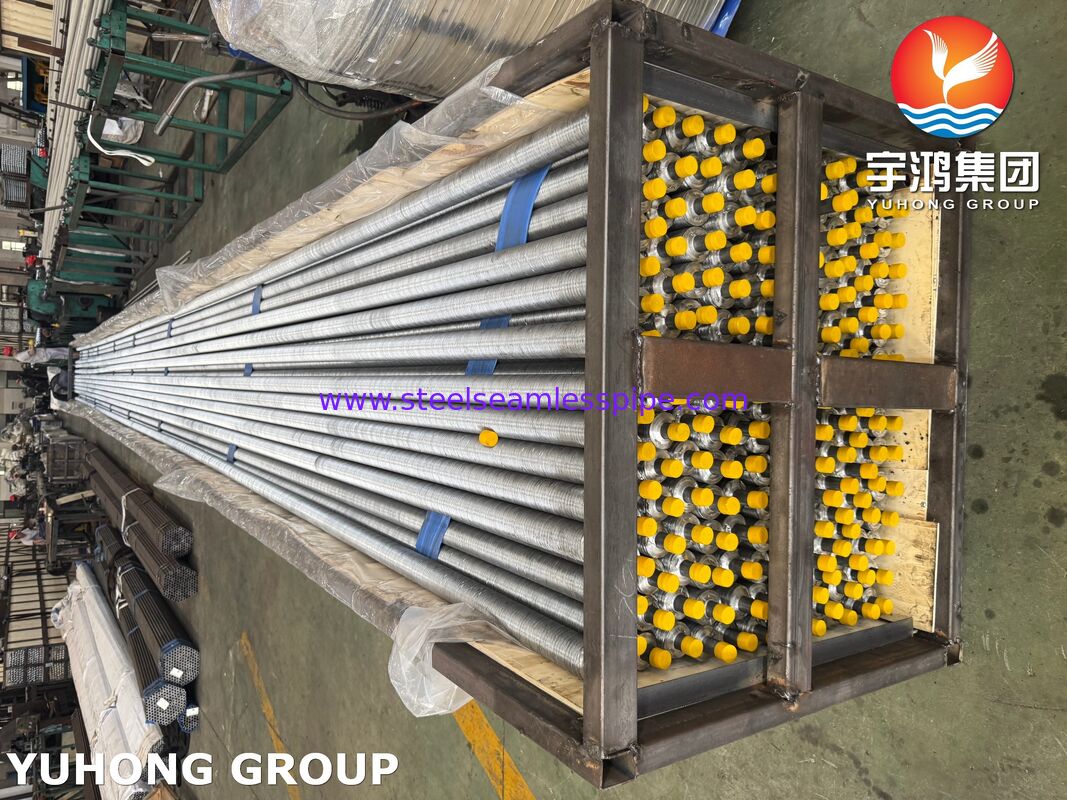

Tubos Aletados Tipo KL para Trocadores de Calor Ar-Ar – Tubos de Aço Carbono ASME SA179
Visão Geral do Produto
Tubos aletados tipo KL fabricados com material ASME SA179 são componentes de transferência de calor amplamente utilizados, projetados para trocadores de calor ar-ar (ACHE), resfriadores industriais, condensadores e equipamentos de troca de calor de processo. O produto combina um tubo base de aço carbono de baixa liga trefilado a frio sem costura ASME SA179 com uma aleta de alumínio em forma de L, travada mecanicamente em uma superfície de tubo especialmente ranhurada.
O processo de aletagem KL cria uma conexão mecânica mais forte entre o tubo e a aleta em comparação com os tubos aletados tipo L convencionais. A superfície do tubo ranhurada aumenta a pressão de contato e melhora a estabilidade da aleta, tornando os tubos aletados KL adequados para aplicações que envolvem ciclos térmicos, vibração e operação contínua ao ar livre.
Os tubos aletados KL ASME SA179 são comumente selecionados para refinarias, plantas petroquímicas, instalações de gás natural, sistemas de geração de energia, equipamentos de HVAC e unidades de resfriamento industrial onde são necessários transferência de calor eficiente pelo lado do ar e desempenho confiável a longo prazo.
Principais Características e Benefícios
Ligação Mecânica Aprimorada da Aleta
O design da aleta KL utiliza:
- Ranhuramento de precisão na superfície do tubo
- Tira de aleta de alumínio em forma de L enrolada helicoidalmente
- Travamento mecânico entre o pé da aleta e o tubo
Esta estrutura proporciona melhor resistência contra o afrouxamento da aleta causado por flutuações de temperatura e vibração do equipamento.
Alta Eficiência de Transferência de Calor
A superfície estendida da aleta aumenta a área de transferência de calor externa, permitindo que os trocadores de calor ar-ar atinjam maior desempenho térmico com uma pegada de equipamento reduzida.
Excelente Conformabilidade do Tubo ASME SA179
Os tubos de aço carbono de baixa liga ASME SA179 oferecem:
- Excelente ductilidade para operações de aletagem
- Espessura de parede uniforme
- Resistência mecânica confiável
- Boa condutividade térmica
- Desempenho estável em serviço de trocador de calor
Solução de Transferência de Calor Custo-Efetiva
Os tubos aletados KL oferecem um equilíbrio entre desempenho e economia, tornando-os um dos designs de tubos aletados preferidos para aplicações de resfriamento a ar em temperaturas médias.
Principais Aplicações
Os tubos aletados KL ASME SA179 são amplamente utilizados em:
Trocadores de Calor Ar-Ar (ACHE)
- Resfriadores a ar de refinaria
- Resfriadores de processo petroquímico
- Pós-resfriadores de compressores de gás
- Sistemas de resfriamento de gás natural
- Unidades de resfriamento de processo químico
Condensadores e Trocadores de Calor
- Condensadores de hidrocarbonetos
- Condensadores de vapor
- Resfriadores de óleo
- Trocadores de calor de óleo lubrificante
- Pacotes de trocadores de calor casco-tubo
Sistemas de Resfriamento Industrial
- Resfriamento auxiliar de usina
- Unidades condensadoras de HVAC
- Sistemas de refrigeração
- Equipamentos de recuperação de calor residual
Especificações Comuns e Faixa de Tamanho
| Item |
Especificação Típica |
| Material do Tubo Base |
Aço Carbono de Baixa Liga Trefilado a Frio Sem Costura ASME SA179 |
| Tipo de Aleta |
Tipo KL (Aleta Enrolada em L com Pé Ranhurado) |
| Material da Aleta |
Alumínio 1060 / Alumínio 1100 / Cobre (opcional) |
| Diâmetro Externo do Tubo |
12,7 mm – 38,1 mm (1/2" – 1-1/2") |
| Espessura da Parede do Tubo |
1,0 mm – 3,5 mm |
| Comprimento do Tubo |
3.000 mm – 18.000 mm |
| Altura da Aleta |
8 mm – 19 mm |
| Espessura da Aleta |
0,25 mm – 0,50 mm |
| Passo da Aleta |
1,5 mm – 3,5 mm (aproximadamente 7–17 aletas/polegada) |
| Temperatura Máxima de Serviço |
Geralmente até 250°C, dependendo do material da aleta e das condições de operação |
Dimensões personalizadas de tubos aletados KL podem ser produzidas de acordo com desenhos do cliente, requisitos de projeto térmico e especificações do fabricante do trocador de calor.
Composição Química ASME SA179
A ASME SA179 especifica tubos de aço carbono de baixa liga trefilados a frio sem costura para trocadores de calor tubulares, condensadores e equipamentos de transferência de calor semelhantes.
Composição química típica:
| Elemento |
Requisito |
| Carbono (C) |
0,06 – 0,18% |
| Manganês (Mn) |
0,27 – 0,63% |
| Fósforo (P) |
≤0,035% |
| Enxofre (S) |
≤0,035% |
A composição controlada de baixo teor de carbono proporciona excelente usinabilidade, desempenho em trabalho a frio e resistência à fissuração durante o processo de aletagem KL.
Propriedades Mecânicas ASME SA179
Requisitos mecânicos típicos:
| Propriedade |
Requisito Mínimo |
| Resistência à Tração |
325 MPa |
| Limite de Escoamento |
180 MPa |
| Alongamento |
35% |
| Dureza |
Máximo 72 HRB |
Essas propriedades mecânicas garantem que o tubo possa suportar os processos de fabricação e manter a confiabilidade estrutural durante a operação do trocador de calor.
Processo de Fabricação
1. Inspeção do Tubo Bruto
Tubos sem costura ASME SA179 são inspecionados quanto a:
- Composição química
- Precisão do diâmetro externo
- Espessura da parede
- Condição da superfície
- Retilinidade
2. Ranhuramento do Tubo
A superfície externa do tubo é processada mecanicamente com um padrão ranhurado para aumentar a área de ligação entre o tubo e a aleta.
3. Enrolamento da Aleta
Uma tira de aleta em forma de L de alumínio é enrolada continuamente ao redor do tubo ranhurado, formando uma conexão mecânica firme.
4. Compressão e Calibração da Aleta
O pé da aleta é pressionado firmemente contra a superfície do tubo para melhorar a qualidade do contato e a eficiência da transferência de calor.
5. Inspeção Final de Qualidade
Tubos aletados KL acabados são verificados quanto à precisão dimensional, qualidade de fixação da aleta e condição da superfície.
Métodos de Inspeção e Teste
Para garantir a conformidade com os requisitos da ASME SA179 e as especificações do cliente, os tubos aletados KL passam por inspeção abrangente:
Testes do Tubo Base
- Análise de composição química por espectrômetro de emissão óptica
- Teste de resistência à tração
- Teste de limite de escoamento
- Teste de alongamento
- Teste de dureza
- Teste de achatamento
- Teste de alargamento
- Teste de pressão hidrostática
- Exame por corrente parasita
- Teste ultrassônico (quando especificado)
Inspeção do Tubo Aletado KL Acabado
- Medição do diâmetro do tubo
- Verificação do comprimento do tubo

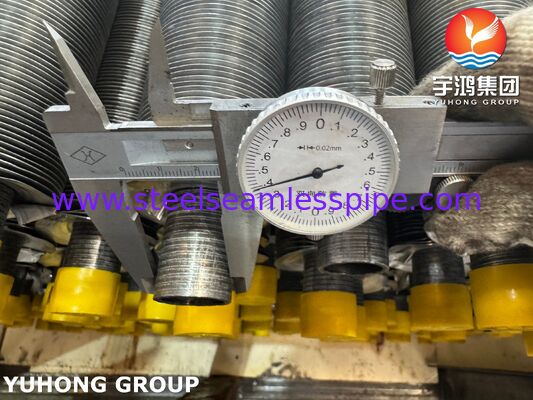

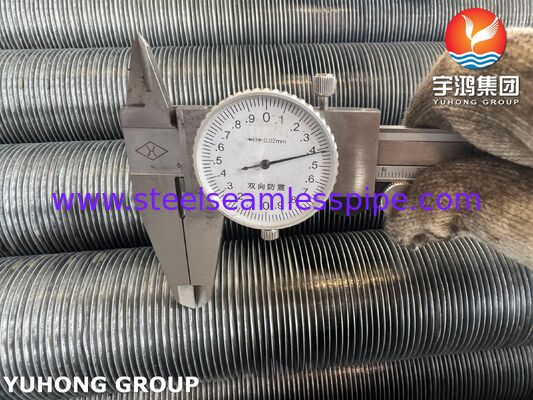

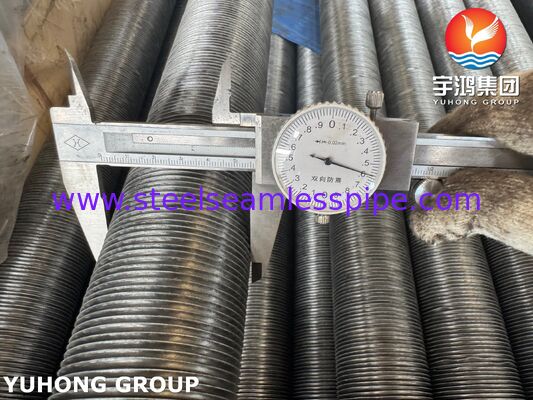

- Inspeção da altura da aleta
- Medição do passo da aleta
- Inspeção da espessura da aleta
- Exame da ligação da aleta
- Verificação da retilinidade
- Inspeção visual da superfície
Documentos de Qualidade
A documentação disponível inclui:
- Certificados de material ASME SA179
- Certificados de inspeção EN 10204 3.1
- Relatórios de testes mecânicos
- Relatórios de testes não destrutivos
- Registros de inspeção dimensional
Indústrias Atendidas
| Indústria |
Equipamento Típico |
| Petróleo e Gás |
Resfriadores a ar, condensadores de processo |
| Petroquímica |
Resfriadores de gás, trocadores de hidrocarbonetos |
| Processamento Químico |
Sistemas de recuperação de calor |
| Geração de Energia |
Equipamentos de resfriamento |
| HVAC e Refrigeração |
Unidades de condensação |
| Manufatura Industrial |
Sistemas de resfriamento de processo |
Por que Selecionar Tubos Aletados KL ASME SA179?
Os tubos aletados KL ASME SA179 fornecem uma solução confiável para aplicações de trocadores de calor ar-ar que exigem transferência de calor eficiente, fixação segura da aleta e operação econômica. A combinação de um tubo de aço carbono sem costura de alta qualidade e aletas de alumínio travadas mecanicamente oferece desempenho estável em ambientes industriais exigentes.
Com excelente fabricabilidade, capacidade comprovada de transferência de calor e ampla flexibilidade de aplicação, os tubos aletados KL continuam sendo uma escolha preferida para engenheiros que projetam resfriadores a ar, condensadores e sistemas de trocadores de calor industriais.
