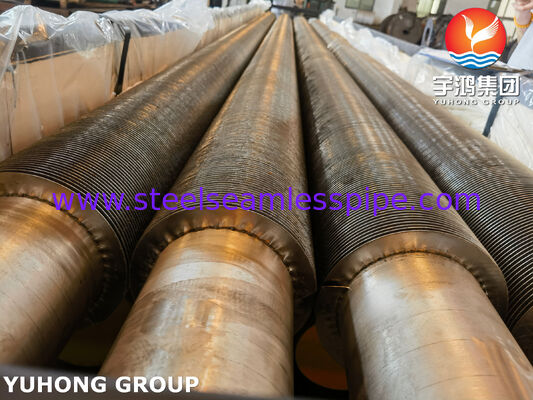

Tubos Aletados Soldados por Alta Frequência para Recuperação de Calor Residual – Aço Inoxidável ASTM A269 TP321
Tubos aletados soldados por alta frequência fabricados em aço inoxidável ASTM A269 TP321 são componentes avançados de transferência de calor projetados para sistemas de recuperação de calor residual exigentes, caldeiras industriais, fornos, trocadores de calor de gases de exaustão e equipamentos de recuperação térmica para economia de energia.
Utilizando a tecnologia de soldagem por resistência de alta frequência, as aletas são soldadas continuamente à superfície do tubo, criando uma forte ligação metalúrgica com excelente eficiência de transferência de calor, estabilidade mecânica e resistência à vibração e ciclos térmicos.
O ASTM A269 TP321 é um aço inoxidável austenítico estabilizado com titânio que oferece resistência superior à corrosão intergranular após exposição a altas temperaturas. Isso torna os tubos aletados soldados por alta frequência TP321 particularmente adequados para aplicações que envolvem temperaturas elevadas, gases de combustão corrosivos e operação contínua de longo prazo.
Em comparação com os tubos aletados enrolados convencionais, os tubos aletados soldados por alta frequência oferecem maior resistência de fixação da aleta, desempenho térmico aprimorado e vida útil estendida, tornando-os uma solução preferencial para aplicações industriais de recuperação de calor residual e trocadores de calor.
Principais Características dos Tubos Aletados Soldados por Alta Frequência ASTM A269 TP321
1. Soldagem de Aletas de Alta Resistência
O processo de soldagem por alta frequência cria uma conexão durável entre a aleta e o tubo base, minimizando a resistência térmica e prevenindo o afrouxamento das aletas sob vibração ou expansão térmica.
2. Excelente Desempenho em Altas Temperaturas
O aço inoxidável TP321 mantém boa resistência mecânica e resistência à oxidação em temperaturas elevadas, tornando-o adequado para sistemas de recuperação de gases de exaustão e trocadores de calor de alta temperatura.
3. Resistência Superior à Corrosão
A estabilização com titânio do TP321 reduz a precipitação de carbonetos durante a soldagem e o serviço em alta temperatura, melhorando a resistência à corrosão intergranular.
4. Recuperação Eficiente de Calor Residual
A área de superfície externa aumentada fornecida pelas aletas soldadas aumenta significativamente a eficiência da transferência de calor, permitindo a recuperação de energia de gases de exaustão, sistemas de combustão e processos industriais.
5. Longa Vida Útil
A combinação do material do tubo de aço inoxidável e da construção de aletas soldadas proporciona excelente resistência à fadiga térmica, corrosão e estresse mecânico.
Aplicações Típicas
Os tubos aletados soldados por alta frequência ASTM A269 TP321 são amplamente utilizados em:
- Unidades de recuperação de calor residual (WHRU)
- Economizadores de caldeiras industriais
- Seções de convecção de fornos
- Sistemas de recuperação de calor de gases de exaustão
- Equipamentos de recuperação de calor de turbinas a gás
- Trocadores de calor de refinarias e petroquímicas
- Plantas de processamento químico
- Trocadores de calor auxiliares de geração de energia
- Pré-aquecedores de ar de alta temperatura
Especificações Padrão
| Item |
Especificação |
| Tipo de Produto |
Tubo Aletado Soldado por Alta Frequência |
| Material do Tubo Base |
Aço Inoxidável ASTM A269 TP321 |
| Processo de Fabricação |
Soldagem por Resistência de Alta Frequência |
| Norma do Tubo |
ASTM A269 |
| Tipo de Tubo |
Tubo de Aço Inoxidável Sem Costura / Soldado |
| Material da Aleta |
Aço Inoxidável TP321 / TP304 / Personalizado |
| Tipo de Aleta |
Aleta Sólida ou Aleta Serrilhada |
| Tratamento de Superfície |
Decapagem, Passivação, Polimento (Opcional) |
| Comprimento |
Até 18.000 mm (Disponível Personalizado) |
Faixa de Tamanho Comum
As seguintes dimensões são comumente produzidas para aplicações de recuperação de calor residual:
Dimensões do Tubo Base
| Diâmetro Externo |
Espessura da Parede |
| 12,7 mm |
1,0–2,0 mm |
| 15,88 mm |
1,0–2,5 mm |
| 19,05 mm |
1,2–3,0 mm |
| 25,4 mm |
1,5–3,5 mm |
| 31,75 mm |
1,5–4,0 mm |
| 38,1 mm |
2,0–5,0 mm |
| 50,8 mm |
2,5–6,0 mm |
| 63,5 mm |
3,0–6,5 mm |
(Dimensões personalizadas disponíveis de acordo com os requisitos de projeto do trocador de calor.)
Especificações Típicas de Aleta
| Parâmetro |
Faixa Padrão |
| Altura da Aleta |
8–30 mm |
| Espessura da Aleta |
0,3–1,0 mm |
| Passo da Aleta |
2,5–8 aletas/polegada |
| Tipo de Aleta |
Sólida / Serrilhada |
| Arranjo da Aleta |
Início Único / Início Múltiplo |
| Comprimento Máximo do Tubo |
Até 18 m |
Processo de Fabricação
O processo de produção inclui:
- Inspeção de matéria-prima
- Verificação da classe do aço inoxidável
- Inspeção dimensional
- Verificação da composição química
- Preparação do tubo
- Limpeza da superfície
- Remoção de camadas de óxido e contaminantes
- Soldagem por alta frequência
- Soldagem contínua de aletas na superfície do tubo
- Controle preciso da corrente e velocidade de soldagem
- Formação e calibração da aleta
- Garantia de passo e altura uniformes da aleta
- Inspeção final
- Teste de qualidade da solda
- Verificação dimensional
- Teste de pressão
Métodos de Inspeção e Teste
Para garantir um desempenho confiável em sistemas de recuperação de calor residual, os tubos aletados soldados por alta frequência TP321 passam por rigorosas inspeções de qualidade:

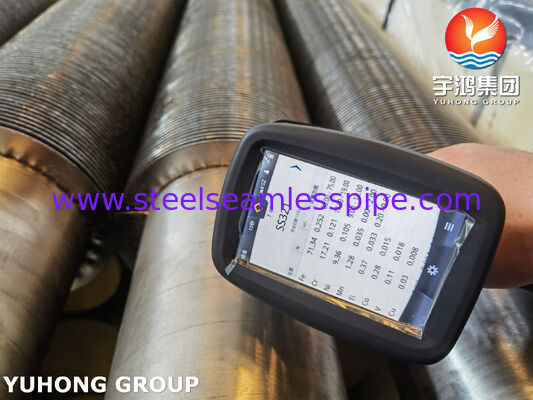

Teste de Composição Química
Realizado usando espectrometria de emissão óptica (OES) ou métodos equivalentes para verificar a composição da liga.
Testes Mecânicos
Inclui:
- Teste de tração
- Teste de limite de escoamento
- Teste de alongamento
- Teste de dureza

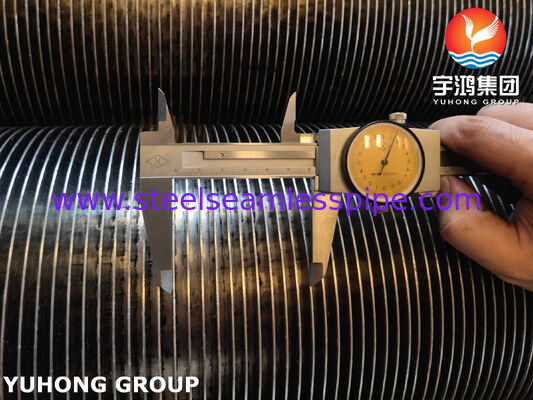

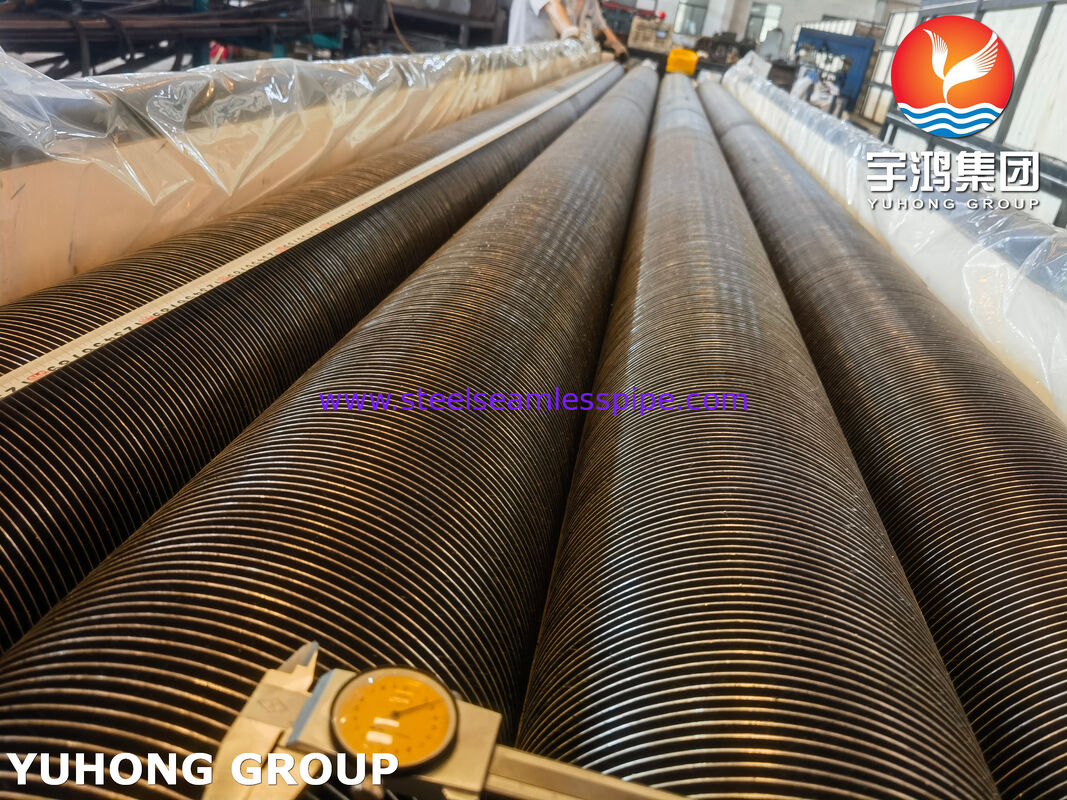

Inspeção Dimensional
Os parâmetros verificados incluem:
- Diâmetro externo do tubo
- Espessura da parede
- Altura da aleta
- Passo da aleta
- Espessura da aleta
- Comprimento total
- Retilinidade
Inspeção de Qualidade da Solda
Inclui:
- Inspeção visual
- Exame de penetração da solda
- Teste de resistência da fixação da aleta
- Exame macroscópico quando necessário
Testes Não Destrutivos (NDT)
Métodos de teste disponíveis:
- Teste de corrente parasita
- Teste ultrassônico
- Teste hidrostático
- Teste pneumático (se necessário)
Inspeção de Superfície
Inclui:
- Exame do acabamento superficial
- Inspeção de corrosão e oxidação
- Verificação de passivação
Composição Química ASTM A269 TP321 (%)
| Elemento |
Máximo / Faixa |
| Carbono (C) |
≤0,08 |
| Silício (Si) |
≤1,00 |
| Manganês (Mn) |
≤2,00 |
| Fósforo (P) |
≤0,045 |
| Enxofre (S) |
≤0,030 |
| Cromo (Cr) |
17,0–19,0 |
| Níquel (Ni) |
9,0–12,0 |
| Titânio (Ti) |
5 × C min – 0,70 |
| Ferro (Fe) |
Balance |
Propriedades Mecânicas ASTM A269 TP321
| Propriedade |
Requisito |
| Resistência à Tração |
≥515 MPa |
| Limite de Escoamento (Offset de 0,2%) |
≥205 MPa |
| Alongamento |
≥35% |
| Dureza (Típica) |
≤HRB 90 |
| Densidade |
Aproximadamente 7,9 g/cm³ |
Vantagens em Sistemas de Recuperação de Calor Residual
Os tubos aletados soldados por alta frequência ASTM A269 TP321 proporcionam:
- Maior eficiência de recuperação de calor
- Redução do consumo de combustível
- Melhor utilização de energia
- Forte resistência ao choque térmico
- Operação confiável sob altas temperaturas
- Redução dos requisitos de manutenção
- Vida útil estendida do trocador de calor
Essas vantagens os tornam uma escolha eficaz para indústrias que buscam maior eficiência energética e redução de custos operacionais.
Por que Escolher Nossos Tubos Aletados Soldados por Alta Frequência ASTM A269 TP321?
Fabricamos tubos aletados soldados de acordo com normas internacionais com controle rigoroso de:
- Rastreabilidade da matéria-prima
- Qualidade da soldagem
- Precisão da geometria da aleta
- Desempenho mecânico
- Condição da superfície
- Procedimentos de inspeção final
Soluções personalizadas estão disponíveis para diferentes projetos de recuperação de calor residual, incluindo sistemas de exaustão de alta temperatura, caldeiras industriais e equipamentos de recuperação de calor de refinarias.
