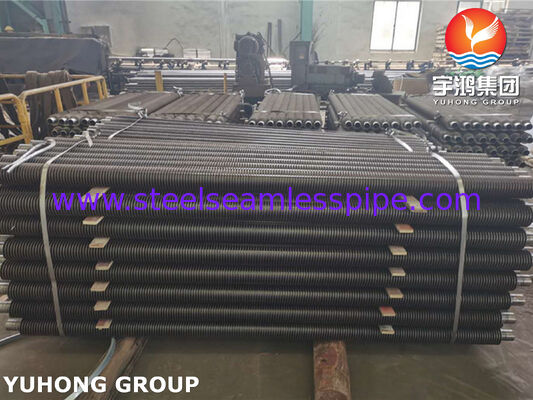

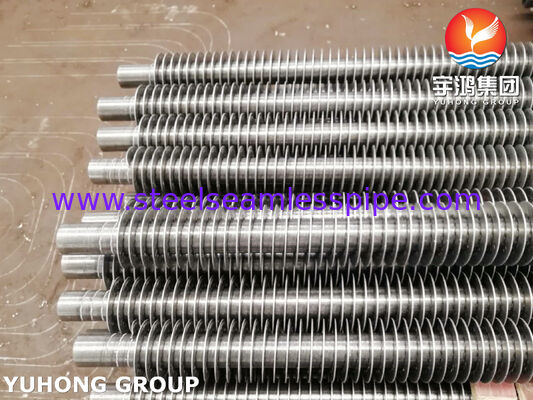

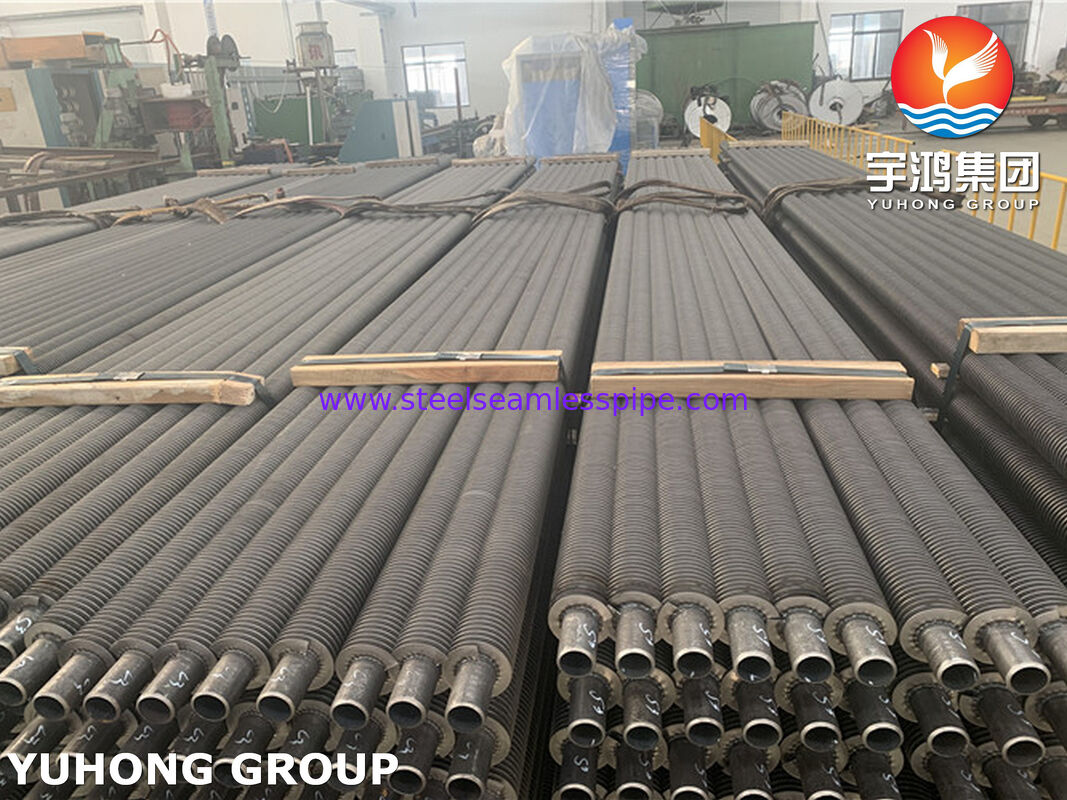

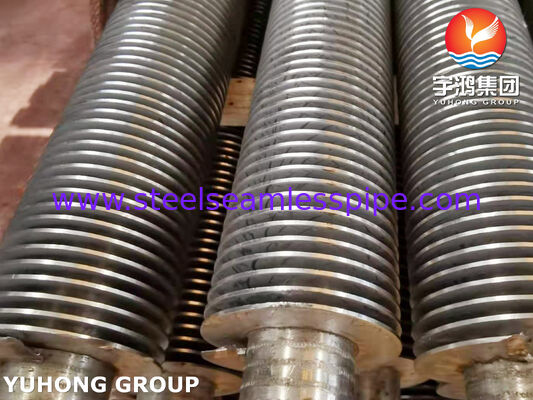

ASTM A213 TP316 Tubos de barbatanas espirais para economizadores
Visão geral do produto
ASTM A213 TP316 tubos de nadadeira em espiral são componentes de transferência de calor de alto desempenho projetados para sistemas de economizadores, unidades de recuperação de calor residual, caldeiras e trocadores de calor industriais.Fabricados a partir de aço inoxidável austenítico de qualidade superiorASTM A213 TP316, estes tubos com nadadeiras combinam excelente resistência à corrosão, condutividade térmica superior e estabilidade mecânica a longo prazo em condições de funcionamento exigentes.
O projeto de barbatanas em espiral aumenta significativamente a área de transferência de calor externa em comparação com tubos simples, melhorando a eficiência de recuperação de calor, reduzindo o tamanho do equipamento e os custos operacionais.O aço inoxidável TP316 oferece uma maior resistência à corrosão, oxidação e ambientes a altas temperaturas devido ao seu teor de molibdênio (Mo),tornando estes tubos adequados para a geração de energia, processamento químico, aplicações de aquecimento marítimo, petroquímico e industrial.
Os nossos tubos ASTM A213 TP316 são fabricados de acordo com padrões internacionais rigorosos, com controlo dimensional preciso, desempenho de soldagem fiável,e procedimentos de inspecção abrangentes para garantir uma qualidade constante e uma vida útil prolongada.
Características do produto
1- Resistência à corrosão superior
O aço inoxidável ASTM A213 TP316 contém molibdênio, o que melhora a resistência à corrosão por furos e fendas, especialmente em ambientes contendo cloretos, ácidos e poluentes industriais.
2Performance de transferência de calor melhorada
A estrutura da barbatana em espiral aumenta a área efetiva de troca de calor, melhorando a eficiência da transferência de calor e permitindo que os economizadores recuperem mais calor residual dos gases de escape.
3Estabilidade a altas temperaturas
O material TP316 mantém uma excelente resistência mecânica e resistência à corrosão durante a operação contínua a temperaturas elevadas,assegurar um desempenho fiável em aplicações de caldeira e recuperação de calor.
4. Longa vida útil
Matérias-primas de alta qualidade, processos de fabricação controlados e rigorosos procedimentos de inspeção ajudam a minimizar a deformação do tubo, danos causados pela corrosão e falhas prematuras.
Aplicações típicas
Os tubos de barbatanas em espiral ASTM A213 TP316 são amplamente utilizados em:
- Outros aparelhos de ar condicionado
- Sistemas de recuperação de calor residual
- Caldeiras industriais
- Máquinas para a produção de calor
- Equipamento de processamento químico
- Sistemas de aquecimento petroquímico
- Unidades de recuperação de calor de refinaria
- Economizadores de gases de escape para navegação
- Sistemas de trocadores de calor de aço inoxidável
Faixa de tamanho padrão
As dimensões dos tubos de barbatanas espirais podem ser personalizadas de acordo com os requisitos do cliente.
| Ponto |
Intervalo padrão |
| Material do tubo de base |
ASTM A213 TP316 Aço inoxidável |
| Diâmetro externo do tubo |
15 mm ¢ 76 mm |
| Espessura da parede do tubo |
1.5 mm 8 mm |
| Comprimento do tubo |
Até 18 000 mm |
| Altura das barbatanas |
5 mm 30 mm |
| Espessura das barbatanas |
0.3 mm 1.5 mm |
| Pico da barbatana |
2.0 mm 10 mm |
| Tipo de barbatana |
Ferida espiral / com barbatanas helicoidais |
| Material das barbatanas |
TP316 Aço inoxidável ou liga especificada |
| Normas de fabrico |
ASTM A213 / Especificação do cliente |
Nota: Dispõe de dimensões especiais, configurações de barbatanas e tratamentos de superfície para diferentes modelos de economizadores.
Processo de Fabricação
O processo de produção de tubos de barbatanas em espiral ASTM A213 TP316 inclui:
- Inspecção das matérias-primas
Os tubos de aço inoxidável e as tiras de barbatanas são inspecionados quanto à composição química, dimensões e qualidade da superfície.
- Preparação de tubos
Os tubos são limpos e preparados para assegurar uma ligação adequada entre a superfície do tubo e o material das barbatanas.
- Soldadura de barbatanas em espiral
A fita de barbatana é enrolada continuamente ao redor do tubo utilizando a tecnologia de soldagem controlada para alcançar uma forte ligação mecânica e um desempenho estável de transferência de calor.
- Tratamento térmico (quando necessário)
O tratamento térmico pode ser aplicado de acordo com as especificações do cliente para otimizar a estrutura do material e aliviar o esforço.
- Revestimento de superfície
Os tubos são limpos, polidos ou tratados de acordo com os requisitos da aplicação.
- Inspecção final
Cada tubo é submetido a inspecção dimensional e teste de desempenho antes da expedição.
ASTM A213 TP316 Composição química
Os requisitos de composição química do aço inoxidável ASTM A213 TP316 são os seguintes:
| Elementos |
Composição (%) |
| Carbono (C) |
≤ 008 |
| Silício (Si) |
≤ 075 |
| Manganês (Mn) |
≤ 200 |
| Fósforo (P) |
≤ 0045 |
| Enxofre (S) |
≤ 0030 |
| Cromo (Cr) |
16.0 ¢ 18.0 |
| Níquel (Ni) |
10.0 ¢ 14.0 |
| Molibdênio (Mo) |
2.00 ¢ 3.00 |
| Ferro (Fe) |
Balance. |
ASTM A213 TP316 Propriedades mecânicas
Requisitos mecânicos típicos para tubos sem costura ASTM A213 TP316:
| Imóveis |
Requisito |
| Resistência à tração |
≥ 515 MPa |
| Força de rendimento (0,2% Offset) |
≥ 205 MPa |
| Extensão |
≥ 35% |
| Dureza (típica) |
≤ 217 HB |
| Densidade |
Aproximadamente 8,0 g/cm3 |
Essas propriedades mecânicas fornecem excelente resistência, ductilidade e durabilidade para aplicações de trocadores de calor de alta temperatura.
Ensaios e inspecção da qualidade
Para assegurar um funcionamento fiável em ambientes exigentes, os tubos de barbatanas espirais ASTM A213 TP316 são submetidos a testes abrangentes, incluindo:
Análise da composição química
- Ensaios com espectrômetro de emissões óptico (OES)
- Verificação dos elementos de liga, incluindo Cr, Ni e Mo
Ensaios mecânicos
- Ensaios de tração
- Ensaios de resistência ao rendimento
- Ensaios de alongamento
- Ensaios de dureza
Ensaios não destrutivos
- Ensaio hidrostático: Garante resistência à pressão e desempenho sem fugas
- Teste de corrente de Eddy: Detecta defeitos de superfície e de subsuperfície
- Ensaios ultrasónicos (UT)Identifica as imperfeições internas
- Ensaios de penetração de líquidos (PT): Verifica rachaduras de superfície e defeitos de solda
Inspecção dimensional
- Medição do diâmetro exterior do tubo
- Verificação da espessura da parede
- Inspecção da altura das barbatanas e da inclinação
- Inspecção do comprimento e da retidão
Inspecção da qualidade da superfície
- Exame visual
- Inspecção da qualidade da solda
- Avaliação da limpeza das superfícies
Por que escolher tubos de barbatanas espirais ASTM A213 TP316?
- Fabricado a partir de aço inoxidável resistente à corrosão TP316
- Aumentar a eficiência da transferência de calor através do projeto de barbatanas em espiral
- Adequado para ambientes de alta temperatura e corrosivos
- Dimensões personalizáveis para vários sistemas de economizadores
- Conformidade estrita com os requisitos da norma ASTM A213
- Desempenho fiável com vida útil prolongada
