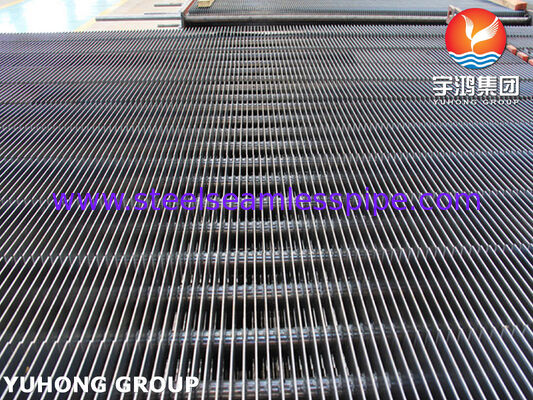

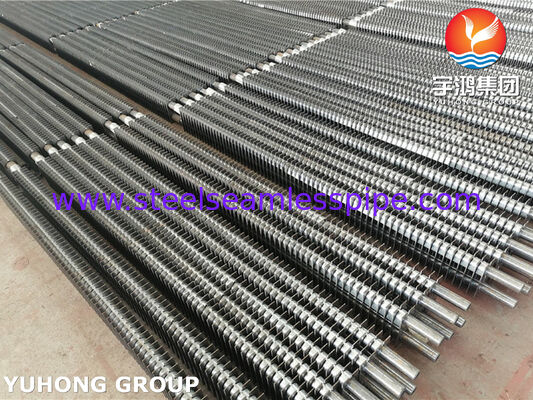

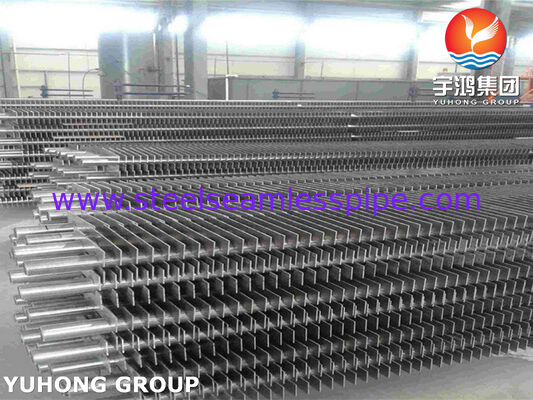

Tubos com Aletas Duplas Tipo H para Caldeiras de Recuperação de Calor Residual – Aço Carbono ASTM A179
Visão Geral do Produto
Tubos com Aletas Duplas Tipo H são componentes de transferência de calor de alta eficiência projetados especificamente para caldeiras de recuperação de calor residual, economizadores industriais e sistemas de trocadores de calor para economia de energia. Fabricados com tubos de aço carbono sem costura ASTM A179, esses tubos com aletas oferecem excelente desempenho térmico, confiabilidade mecânica e longa vida útil em aplicações onde a recuperação de calor de gases de exaustão é crítica.
A exclusiva estrutura de aletas duplas tipo H consiste em duas aletas retangulares simétricas soldadas nos lados opostos do tubo base, formando um canal de fluxo de gás otimizado. Comparados com tubos lisos convencionais ou tubos com aletas espirais padrão, os tubos com aletas duplas tipo H aumentam significativamente a área de transferência de calor externa, ao mesmo tempo em que reduzem o acúmulo de cinzas e melhoram a resistência ao incrustamento do lado do gás.
O material ASTM A179 oferece excelente condutividade térmica, boa soldabilidade e desempenho mecânico estável, tornando esses tubos amplamente utilizados em caldeiras a carvão, caldeiras a gás, caldeiras a biomassa, usinas de incineração de resíduos, sistemas de geração de energia e unidades de recuperação de calor residual industrial.
Principais Características dos Tubos com Aletas Duplas Tipo H
1. Alta Eficiência de Transferência de Calor
O design de aletas duplas tipo H expande a área de superfície de troca de calor e aumenta a turbulência no fluxo de gás de combustão, melhorando a eficiência geral da caldeira e reduzindo o consumo de combustível.
2. Excelente Desempenho Anti-Incrustamento
A passagem de gás aberta entre as aletas em forma de H minimiza o acúmulo de poeira e permite uma limpeza mais fácil em comparação com estruturas de aletas compactas, tornando-os adequados para ambientes com gases de exaustão sujos.
3. Forte Resistência Mecânica
As aletas são firmemente soldadas à superfície do tubo ASTM A179, proporcionando alta estabilidade estrutural sob ciclos térmicos, vibração e operação a longo prazo.
4. Otimizado para Sistemas de Recuperação de Calor Residual
Os tubos com aletas duplas tipo H são comumente instalados em:
- Caldeiras de Recuperação de Calor Residual (CRCR)
- Economizadores de caldeiras
- Trocadores de calor gás-água
- Sistemas industriais de recuperação de calor de exaustão
- Equipamentos de recuperação de calor de usinas de energia
- Sistemas de calor residual de usinas de cimento e aço
Especificações Técnicas
Material do Tubo Base
ASTM A179 / ASME SA179
Tubo de aço sem costura de baixo carbono projetado para aplicações em trocadores de calor e condensadores.
Aplicações Típicas:
- Bancadas de tubos de economizador
- Caldeiras de recuperação de calor residual
- Pré-aquecedores de água de alimentação
- Trocadores de calor industriais
Faixa de Tamanho Padrão
As dimensões dos tubos com aletas duplas tipo H podem ser personalizadas de acordo com os requisitos de projeto da caldeira.
Tamanhos Comuns de Tubos Base
| Parâmetro |
Faixa Padrão |
| Diâmetro Externo (DE) |
25,4 mm – 63,5 mm |
| Espessura da Parede |
2,0 mm – 6,0 mm |
| Comprimento do Tubo |
3000 mm – 12000 mm |
| Altura da Aleta |
10 mm – 30 mm |
| Espessura da Aleta |
1,0 mm – 2,5 mm |
| Passo da Aleta |
8 mm – 20 mm |
| Largura da Aleta |
20 mm – 50 mm |
Tamanhos Típicos de Fabricação
- 31,8 * 2,0 mm
- 38,1 * 2,5 mm
- 44,5 * 3,0 mm
- 50,8 * 3,5 mm
- 57,2 * 4,0 mm
(Dimensões personalizadas disponíveis de acordo com desenhos do cliente e requisitos de transferência de calor.)
Processo de Fabricação
O processo de produção de tubos com aletas duplas tipo H inclui:
- Inspeção de tubo sem costura ASTM A179
- Limpeza e preparação da superfície do tubo
- Corte de precisão de aletas em forma de H
- Soldagem automática por resistência ou soldagem de aletas de alta qualidade
- Inspeção dimensional
- Tratamento de superfície e verificação final de qualidade
O processo de soldagem garante uma ligação forte entre as aletas e os tubos, mantendo excelente condutividade térmica.
Composição Química do Material ASTM A179
| Elemento |
Conteúdo Máximo (%) |
| Carbono (C) |
0,06 – 0,18 |
| Manganês (Mn) |
0,27 – 0,63 |
| Fósforo (P) |
≤ 0,035 |
| Enxofre (S) |
≤ 0,035 |
O ASTM A179 é uma classe de aço de baixo carbono otimizada para aplicações em trocadores de calor, proporcionando boa capacidade de conformação e resistência à corrosão em condições normais de operação da caldeira.
Propriedades Mecânicas do ASTM A179
| Propriedade |
Requisito |
| Resistência à Tração |
≥ 325 MPa |
| Limite de Escoamento |
≥ 180 MPa |
| Alongamento |
≥ 35% |
| Dureza |
Máx. 72 HRB |
Essas propriedades mecânicas fornecem resistência suficiente para operação contínua sob expansão térmica, variação de pressão e ciclos repetidos de aquecimento.
Métodos de Inspeção e Teste
Para garantir a confiabilidade e a conformidade com os padrões internacionais de trocadores de calor, os tubos com aletas duplas tipo H passam por inspeções de qualidade abrangentes.
1. Inspeção de Matéria-Prima
- Verificação do certificado de material (MTC)
- Análise da composição química
- Teste de propriedades mecânicas
2. Inspeção do Tubo
- Medição do diâmetro externo
- Medição da espessura da parede
- Inspeção de retilinidade
- Exame de defeitos superficiais
3. Inspeção de Qualidade da Soldagem
- Inspeção da aparência da solda aleta-tubo
- Verificação da resistência da soldagem
- Inspeção de precisão dimensional
4. Testes Não Destrutivos (END)
Os métodos de teste disponíveis incluem:
- Teste de corrente parasita
- Teste ultrassônico
- Teste de partículas magnéticas (quando aplicável)
- Teste de líquido penetrante (quando necessário)
5. Teste de Pressão Hidráulica
Os tubos ASTM A179 são testados hidraulicamente para verificar a resistência à pressão e a estanqueidade.
6. Inspeção Final
A inspeção final inclui:
- Medição do espaçamento das aletas
- Verificação do comprimento do tubo
- Inspeção da qualidade da superfície
- Inspeção da embalagem
Documentos de inspeção podem ser fornecidos de acordo com os requisitos do cliente, incluindo:
- Certificado de Material EN 10204 3.1
- Relatórios de inspeção
- Registros de teste
- Relatórios dimensionais
Vantagens em Comparação com Tubos com Aletas Tradicionais
| Característica |
Tubo com Aletas Duplas Tipo H |
Tubo com Aleta Espiral Convencional |
| Área de Transferência de Calor |
Alta |
Média |
| Resistência à Poeira |
Excelente |
Moderada |
| Resistência ao Fluxo de Gás |
Menor |
Maior |
| Desempenho de Limpeza |
Fácil |
Mais difícil |
| Adequado para Gás Residual |
Excelente |
Limitado |
Aplicações Típicas
Os tubos com aletas duplas tipo H fabricados em ASTM A179 são amplamente utilizados em:
Caldeiras de Recuperação de Calor Residual
Recuperando energia de gases de exaustão de alta temperatura para produzir vapor ou aquecer água de processo.
Economizadores Industriais
Melhorando a eficiência da caldeira pré-aquecendo a água de alimentação antes de entrar na caldeira.
Sistemas de Geração de Energia
Aumentando a eficiência de recuperação de energia em usinas termoelétricas.
Indústrias de Manufatura
Aplicados em:
- Usinas de aço
- Fábricas de cimento
- Plantas químicas
- Instalações petroquímicas
- Usina de valorização energética de resíduos
Por que Escolher Nossos Tubos com Aletas Duplas Tipo H ASTM A179?
- Fabricados de acordo com as normas ASTM A179 / ASME SA179
- Design otimizado para aplicações de recuperação de calor residual
- Alta qualidade de soldagem aleta-tubo
- Excelente resistência ao incrustamento e acúmulo de poeira
- Dimensões personalizadas disponíveis
- Documentação completa de inspeção fornecida
- Adequado para operação industrial de longo prazo
Nossos tubos com aletas duplas tipo H fornecem uma solução confiável para melhorar a eficiência da caldeira e maximizar a recuperação de energia de fontes de calor residual industrial.
