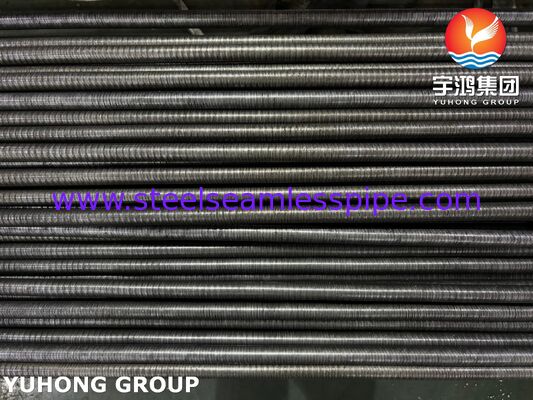

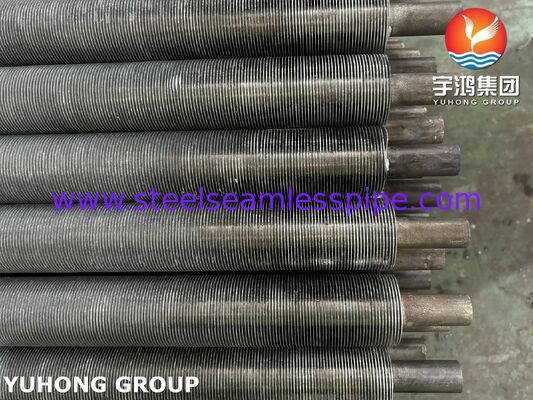

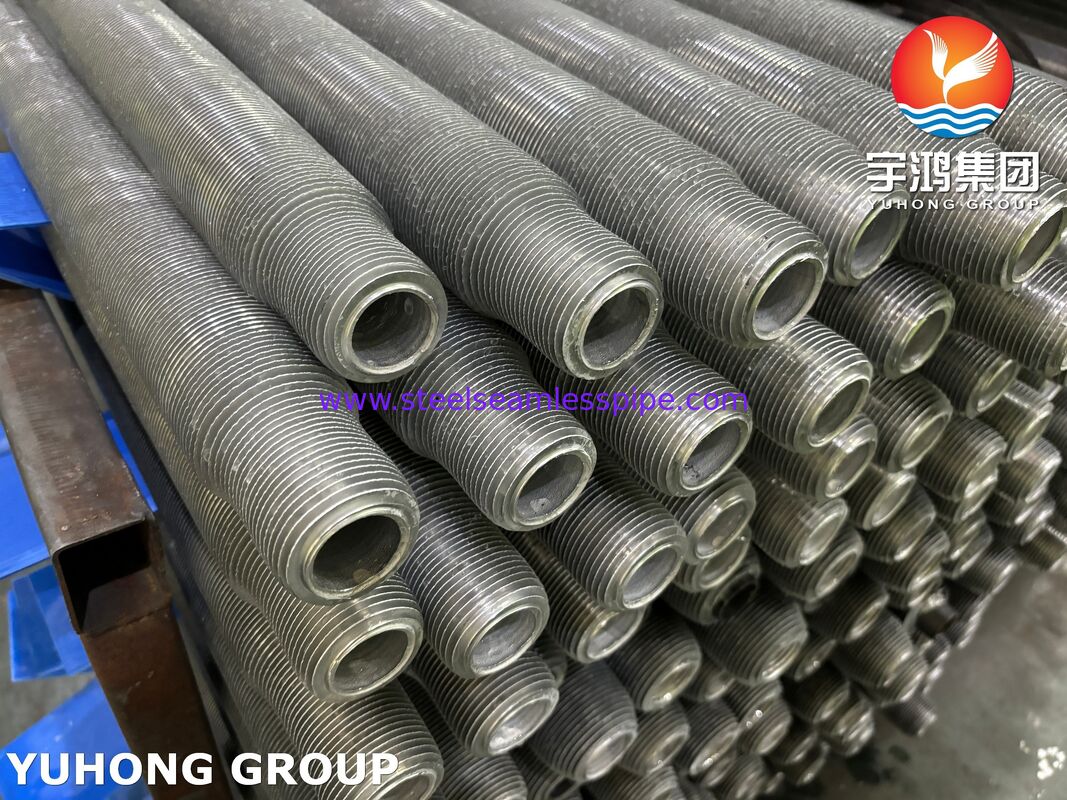

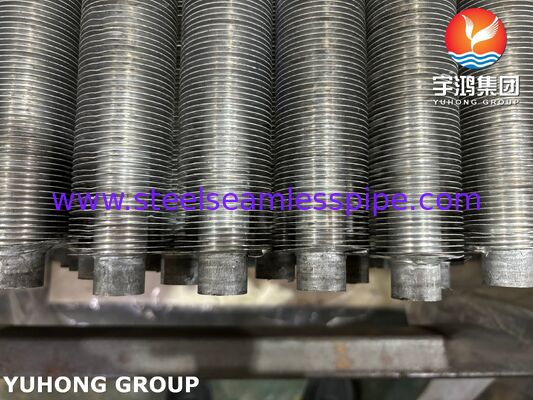

Tubos extrudados com nadadeiras para condensadores arrefecidos a ar (ASTM A192 + Alumínio 1060)
Visão geral do produto
Tubos finos extrudidos para condensadores refrigerados a arSão componentes de transferência de calor de elevada eficiência concebidos para aplicações de arrefecimento exigentes, onde são necessários desempenho térmico fiável, resistência à corrosão e longa vida útil.Fabricado com uma qualidade superiorTubos de base de aço carbono ASTM A192eMaterial de barbatana exterior de alumínio 1060, estes tubos fornecem excelente capacidade de troca de calor paracondensadores refrigerados a ar (ACC), sistemas de arrefecimento de centrais eléctricas, instalações petroquímicas, unidades de refinaria e equipamentos industriais de recuperação de calor.
O processo de fabricação por extrusão forma uma estrutura de barbatana de alumínio integral em torno do tubo de aço, criando uma forte ligação mecânica entre a barbatana e o tubo.Em comparação com os tubos de barbatana tradicionalmente enrolados ou soldados, os tubos de nadadeira extrudidos oferecem melhor estabilidade de contacto, melhor protecção contra corrosão e resistência superior às vibrações e ao ciclo térmico.
A combinação de tubos de aço carbono ASTM A192 e barbatanas de alumínio 1060 proporciona um equilíbrio otimizado de resistência mecânica, condutividade térmica e operação econômica,que os torna amplamente utilizados em sistemas de trocadores de calor refrigerados a ar em larga escala.
Principais características e vantagens
1Estrutura integral das barbatanas extrudidas
A barbatana de alumínio é extrudida mecânicamente na superfície exterior do tubo de aço, garantindo:
- Alta pressão de contacto entre a barbatana e o tubo
- Redução da resistência ao contacto térmico
- Eficiência de transferência de calor a longo prazo
- Excelente resistência à vibração e à expansão térmica
2Excelente protecção contra a corrosão
Durante a extrusão, o alumínio forma uma camada protetora contínua em torno da superfície do tubo,ajudar a proteger o tubo de aço carbono da corrosão atmosférica e melhorar a fiabilidade do serviço em instalações ao ar livre.
3. Alto desempenho de transferência de calor
O alumínio 1060 fornece excelente condutividade térmica, permitindo uma dissipação de calor eficiente em condensadores resfriados a ar, mantendo a construção leve.
4Adequado para ambientes operativos adversos
Os tubos com nadadeiras extrudidas são comumente utilizados em:
- Instalações de produção de energia
- Instalações de processamento de petróleo e gás
- Refinarias
- Instalações petroquímicas
- Estações de compressão de gás natural
- Grandes sistemas de arrefecimento industrial
Aplicações típicas
Condensadores refrigerados a ar (ACC)
Os tubos com barbatanas extrudidas são amplamente utilizados em sistemas ACC para:
- Condensação de vapor em centrais térmicas
- Sistemas de recuperação de calor residual
- Refrigeração de processos industriais
- Centrais elétricas de ciclo combinado
Intercambiadores de calor
Adequado para:
- Máquinas e aparelhos para a produção de calor
- Conjuntos de condensadores
- Modulos de refrigeração
- Refrigeradores de ar de processo
Indústrias de energia e petroquímica
As aplicações comuns incluem:
- Condensadores de vapor de escape de turbinas
- Sistemas de refrigeração de refinarias
- Condensadores de processos químicos
- Unidades de refrigeração por compressão de gás
Especificações normalizadas
| Ponto |
Especificações |
| Nome do produto |
Tubos finos extrudidos |
| Aplicação |
Condensadores refrigerados a ar / trocadores de calor refrigerados a ar |
| Material do tubo de base |
Aço de carbono ASTM A192 |
| Material das barbatanas |
Alumínio 1060 |
| Método de fabrico |
Fabricação a partir de alumínio por extrusão |
| Tipo de tubo |
Tubos de aço carbono sem costura |
| Tipo de barbatana |
de alumínio extrudido |
| Condição da superfície |
Finalização do moinho / tratamento personalizado |
| Comprimento padrão |
6, 000 mm / 12 000 mm (disponíveis comprimentos personalizados) |
Faixa de tamanho comum
As seguintes dimensões são geralmente produzidas para aplicações de condensadores arrefecidos a ar:
Dimensões do tubo de base
| Parâmetro |
Intervalo típico |
| Diâmetro exterior |
19.05 mm 38.10 mm |
| Espessura da parede |
1.65 mm 3.50 mm |
| Comprimento do tubo |
3,000 mm 15,000 mm |
Os tamanhos comuns incluem:
- 25.4 × 2,11 mm
- 310,75 × 2,11 mm
- 38.1 × 2,77 mm
Dimensões das barbatanas extrudidas
| Parâmetro |
Intervalo típico |
| Diâmetro externo da barbatana |
40 mm ️ 80 mm |
| Altura das barbatanas |
8 mm 22 mm |
| Espessura das barbatanas |
00,3 mm 0,6 mm |
| Densidade das barbatanas |
394 630 barbatanas/metro |
(As dimensões personalizadas podem ser fabricadas de acordo com os desenhos do cliente e os requisitos de projeto térmico.)
Especificações do material
Tubos de base de aço carbono ASTM A192
ASTM A192 é uma especificação de uma caldeira e um tubo de trocador de calor sem costura de aço carbono amplamente utilizado para aplicações de transferência de calor a alta temperatura e pressão.
Composição química (típica)
| Elementos |
Número máximo / Requisito |
| Carbono (C) |
≤ 0,06·0,18% |
| Manganês (Mn) |
00,27 ∼ 0,63% |
| Fósforo (P) |
≤ 0,035% |
| Enxofre (S) |
≤ 0,035% |
| Silício (Si) |
≤ 0,25% |
Propriedades mecânicas do tubo ASTM A192
| Imóveis |
Requisito |
| Resistência à tração |
≥ 325 MPa |
| Força de rendimento |
≥ 180 MPa |
| Extensão |
≥ 35% |
Materiais de barbatanas de alumínio 1060
O alumínio 1060 é uma liga de alumínio comercialmente pura com excelente condutividade térmica e resistência à corrosão.
Composição química (típica)
| Elementos |
Conteúdo |
| Alumínio (Al) |
≥ 99,60% |
| Silício (Si) |
≤ 0,25% |
| Ferro (Fe) |
≤ 0,35% |
| Cobre (Cu) |
≤ 0,05% |
| Manganês (Mn) |
≤ 0,03% |
| Magnésio (Mg) |
≤ 0,03% |
| Zinc (Zn) |
≤ 0,05% |
Propriedades mecânicas do alumínio 1060
| Imóveis |
Valor típico |
| Resistência à tração |
75 ∼ 135 MPa |
| Força de rendimento |
20 ̊95 MPa |
| Extensão |
20° 45% |
| Conductividade térmica |
Aproximadamente 230 W/m·K |
Processo de Fabricação
O processo de produção inclui:
- Preparação de tubos sem costura ASTM A192
- Limpeza de superfícies
- Inspecção dimensional
- Fabricação a partir de alumínio por extrusão
- Instalação de mangas de alumínio
- Processo de extrusão a frio
- Formação de barbatanas integrais
- Formação e calibração das barbatanas
- Controle da altura das barbatanas
- Ajuste de altura das barbatanas
- Finalização de superfícies
- Inspecção final
- Verificação dimensional
- Ensaios de pressão
- Controle da qualidade do desempenho
Métodos de inspecção e ensaio
Para assegurar um funcionamento fiável nos sistemas de condensação refrigerados a ar, os tubos extrudidos com barbatanas são submetidos a rigorosas inspecções de qualidade.
Inspecção dos tubos de base
Análise química
- Espectroscopia de emissão óptica (OES)
- Verificação em conformidade com os requisitos ASTM A192
Inspecção dimensional
- Medição do diâmetro exterior
- Inspecção da espessura da parede
- Verificação do comprimento
- Inspecção da retidão
Ensaios mecânicos
Inclui:
- Ensaio de tração
- Verificação da resistência do rendimento
- Teste de alongamento
- Ensaios de dureza
Ensaios não destrutivos
Métodos comuns:
- Ensaios de corrente de redemoinho
- Ensaios ultrasónicos
- Ensaios de pressão hidrostática
Inspecção de tubos finados concluída
Inspecção de qualidade
Os parâmetros verificados incluem:
- Altura das barbatanas
- Espessura das barbatanas
- Peso da barbatana
- Diâmetro das barbatanas
- Condição da superfície das barbatanas
Teste da integridade das obrigações
Realizado para verificar:
- Força de ligação mecânica das barbatanas do tubo
- Confiabilidade dos contactos
- Resistência aos ciclos de expansão térmica
Teste de pressão
Os ensaios hidrostáticos ou pneumáticos podem ser realizados de acordo com as especificações do cliente e os requisitos do projeto.
Por que optar por tubos finos extrudidos de ASTM A192 + Alumínio 1060?
- Alta eficiência térmica para aplicações de condensadores refrigerados a ar
- Forte ligação mecânica entre o tubo e a barbatana
- Excelente resistência à corrosão do alumínio
- Construção de trocadores de calor leves
- Duração de vida útil em condições exteriores
- Apto para sistemas industriais de refrigeração de grande volume
