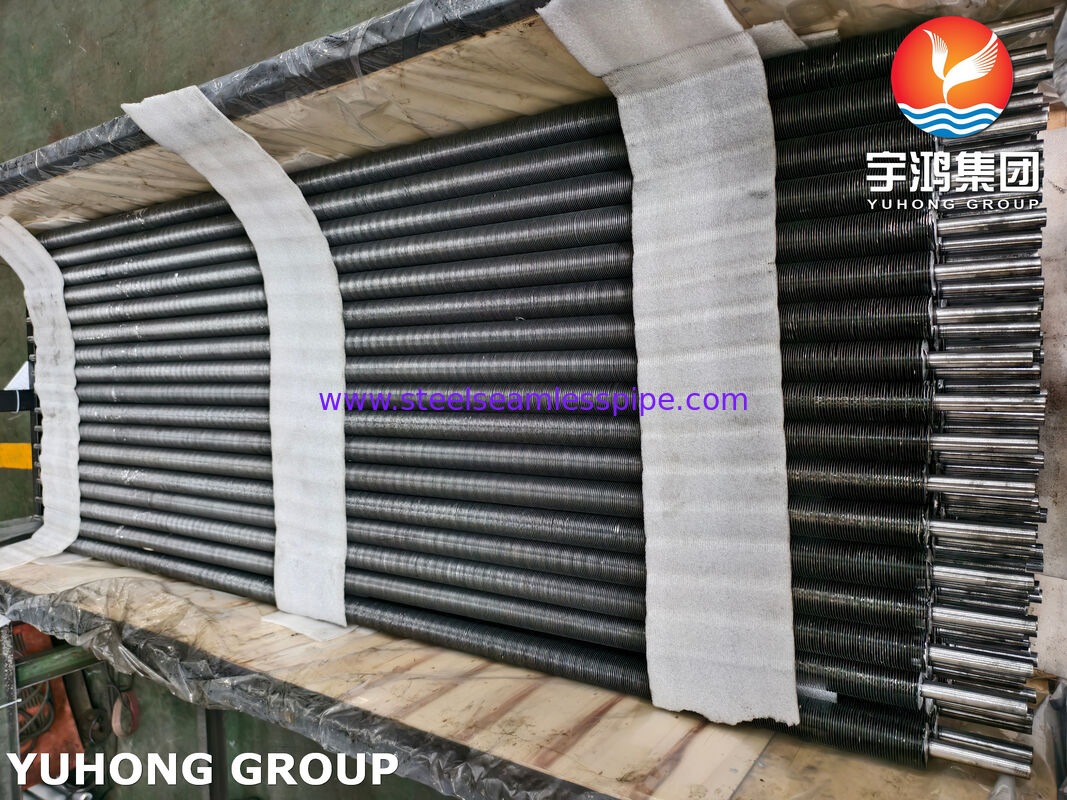

Tubos de aleta incorporados para condensadores de resfriador de ar (GOST 550-2020 + AL1060)
Visão geral do produto
Tubos de aletas incorporados para condensadores de refrigeradores de arsão componentes de transferência de calor de alto desempenho projetados parasistemas condensadores resfriados a ar (ACC)e aplicações de resfriamento industrial em grande escala. Fabricado com umTubo base de aço carbono GOST 550-2020 combinado com aletas embutidas de alumínio AL1060, esses tubos fornecem excelente condutividade térmica, resistência mecânica e resistência à corrosão a longo prazo.
A estrutura da aleta embutida é produzida usinando ranhuras helicoidais na superfície externa do tubo de aço e incorporando firmemente aletas de alumínio nas ranhuras. Este método de ligação mecânica cria uma conexão durável entre aletas e tubos, garantindo uma transferência de calor eficiente mesmo sob condições de alta vibração, ciclos térmicos e operação externa.
Estes tubos de aletas são amplamente aplicados emusinas de energia, instalações petroquímicas, unidades de refinaria, plantas de processamento de gás natural e sistemas industriais de condensação de vapor, onde o desempenho confiável de rejeição de calor e a longa vida útil são essenciais.
Características e vantagens do produto
1. Alta eficiência térmica
As aletas de alumínio AL1060 proporcionam excelente condutividade térmica, aumentando significativamente a área externa de transferência de calor em comparação com tubos nus. A área de superfície ampliada melhora a eficiência da transferência de calor no lado do ar, permitindo designs de condensadores compactos.
2. Forte ligação mecânica entre aleta e tubo
O processo de fabricação de aletas embutidas cria uma conexão mecânica firme entre a aleta de alumínio e o tubo de aço. Isso evita o afrouxamento das aletas durante flutuações de temperatura, vibração e operação de longo prazo.
3. Excelente resistência à corrosão externa
As aletas de alumínio formam naturalmente uma camada protetora de óxido, proporcionando resistência contra a corrosão atmosférica. O tubo de aço GOST 550-2020 oferece capacidade confiável de suporte de pressão para serviço de condensador.
4. Adequado para ambientes industriais adversos
Os tubos de aletas incorporados são especialmente adequados para condensadores resfriados a ar expostos a:
- Altas temperaturas ambientes
- Poeira e atmosfera industrial
- Vibração contínua
- Grandes variações de temperatura
Processo de Fabricação
-
Preparação do tubo base
- Os tubos de aço carbono GOST 550-2020 são inspecionados e a superfície limpa.
- As dimensões do tubo e a qualidade da superfície são verificadas antes do aletamento.
-
Usinagem de canais
- As ranhuras helicoidais são usinadas com precisão na superfície externa do tubo.
- A profundidade e o passo do sulco são controlados para garantir o encaixe adequado das aletas de alumínio.
-
Incorporação de aleta de alumínio
- As tiras de alumínio AL1060 são enroladas nas ranhuras sob tensão controlada.
- O material do tubo é expandido mecanicamente ao redor da raiz da aleta para obter uma ligação segura.
-
Tratamento Finalizador
- Inspeção dimensional
- Exame de qualidade de superfície
- Teste de pressão hidráulica
- Verificação final da qualidade
Especificações comuns
| Item |
Faixa de especificações |
| Material do tubo base |
GOST 550-2020 Aço Carbono |
| Material da barbatana |
AL1060 Alumínio |
| Tipo de tubo |
Tubo de aço sem costura |
| Tipo de fabricação |
Tubo de aleta mecânica com pés em L embutido/ranhurado |
| Diâmetro externo do tubo |
25,4 mm – 76,2 mm |
| Espessura da parede do tubo |
2,0 mm – 8,0 mm |
| Comprimento do tubo |
3.000 mm – 18.000 mm |
| Altura da barbatana |
8mm – 20mm |
| Espessura da barbatana |
0,2 mm – 0,5 mm |
| Passo da barbatana |
2,0 mm – 5,0 mm |
| Temperatura máxima de operação |
Até aproximadamente 300°C (dependendo das condições do projeto) |
Dimensões personalizadas estão disponíveis de acordo com desenhos do cliente e requisitos de projeto do condensador.
Aplicações Típicas
Tubos de aletas embutidos fabricados comMateriais GOST 550-2020 + AL1060são comumente usados em:
- Condensadores resfriados a ar (ACC)
- Sistemas condensadores de turbina a vapor
- Usinas de geração de energia
- Unidades de resfriamento de processos petroquímicos
- Sistemas de recuperação de calor de refinaria
- Instalações de processamento de gás natural
- Sistemas de refrigeração industrial
- Equipamento trocador de calor em grande escala
Métodos de inspeção e teste
Para garantir a confiabilidade e a conformidade com os requisitos dos trocadores de calor industriais, os tubos aletados incorporados passam por procedimentos de inspeção abrangentes.
1. Inspeção de matéria-prima
- Verificação de certificados de materiais (MTC)
- Análise de composição química
- Teste de propriedades mecânicas
- Inspeção dimensional
2. Teste do tubo base
- Teste ultrassônico (UT)
- Teste de correntes parasitas (ECT)
- Teste de pressão hidráulica
- Inspeção visual de superfície
3. Inspeção de qualidade de títulos Fin
- Exame de ligação entre aletas e tubos

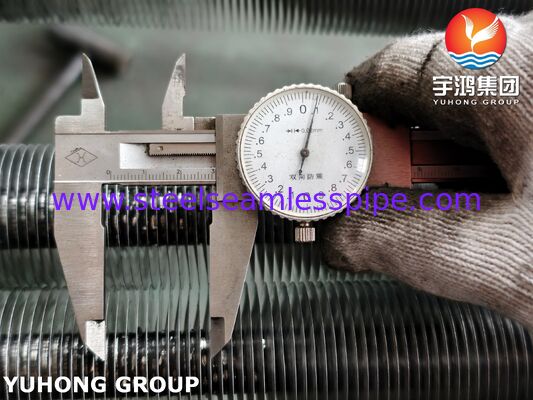

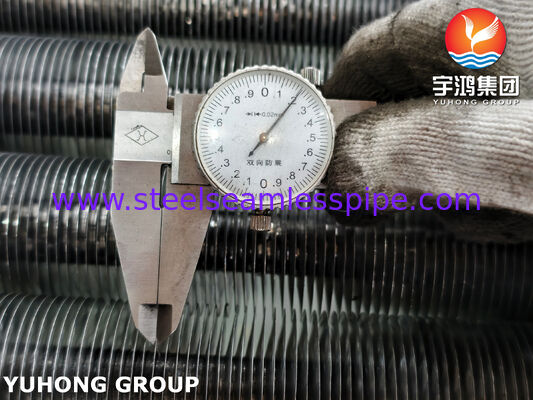

- Medição de altura e inclinação da barbatana
- Verificação da força de pull-off
- Inspeção de defeitos de superfície
4. Inspeção Final

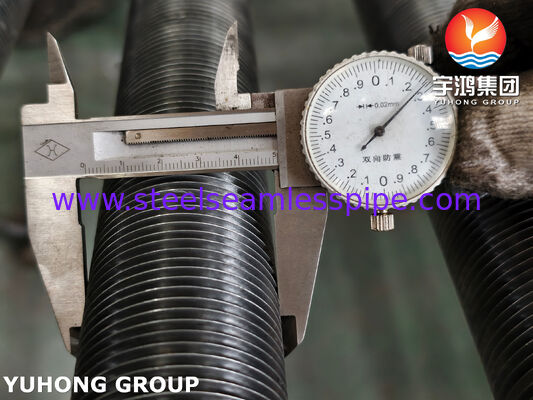

- Medição do diâmetro externo
- Inspeção de espessura de parede
- Inspeção de retilineidade do tubo
- Verificação de comprimento
- Inspeção de embalagens
Composição Química
Tubo base de aço carbono GOST 550-2020 (típico)
| Elemento |
Conteúdo típico (%) |
| Carbono (C) |
≤ 0,25 |
| Silício (Si) |
0,17 – 0,37 |
| Manganês (Mn) |
0,35 – 0,80 |
| Fósforo (P) |
≤ 0,035 |
| Enxofre (S) |
≤ 0,035 |
| Ferro (Fe) |
Equilíbrio |
A composição química pode variar de acordo com o tipo de aço GOST específico especificado pelo cliente.
Material de aleta de alumínio AL1060
| Elemento |
Conteúdo típico (%) |
| Alumínio (Al) |
≥ 99,60 |
| Silício (Si) |
≤ 0,25 |
| Ferro (Fe) |
≤ 0,35 |
| Cobre (Cu) |
≤ 0,05 |
| Manganês (Mn) |
≤ 0,03 |
| Magnésio (Mg) |
≤ 0,03 |
| Zinco (Zn) |
≤ 0,05 |
Propriedades Mecânicas
Tubo de aço GOST 550-2020 (típico)
| Propriedade |
Exigência |
| Resistência à tracção |
370 – 500 MPa |
| Força de rendimento |
≥ 215MPa |
| Alongamento |
≥ 20% |
| Dureza |
De acordo com os requisitos de classificação aplicáveis |
Material de aleta de alumínio AL1060
| Propriedade |
Valor típico |
| Resistência à tracção |
70 – 130 MPa |
| Força de rendimento |
20 – 80 MPa |
| Alongamento |
≥ 20% |
| Densidade |
2,70g/cm³ |
| Condutividade Térmica |
Aprox. 230 W/m·K |
Por que escolher nossos tubos de aleta incorporados?
- Fabricado de acordo com os requisitos internacionais da indústria de trocadores de calor
- Desempenho confiável do tubo de aço GOST 550-2020
- Aletas de alumínio AL1060 de alta condutividade
- Forte ligação mecânica entre aletas e tubos
- Adequado para aplicações de condensador refrigerado a ar de alta capacidade
- Inspeção rigorosa durante toda a fabricação
- Tamanhos personalizados disponíveis para empreiteiros EPC e fabricantes de trocadores de calor OEM
