Tubos de aleta cravejados ASTM A335 P22
Visão geral do produto
Os tubos de aleta cravejados ASTM A335 P22 são componentes de transferência de calor de liga de aço premium projetados especificamente para serviços em alta temperatura e alta pressão. Fabricados em liga de aço ferrítico sem costura ASTM A335 Grau P22, esses tubos são equipados com pinos sólidos que são soldados por resistência uniformemente ao redor da superfície do tubo, aumentando significativamente a área efetiva de transferência de calor, mantendo excelente integridade mecânica.
A composição de cromo-molibdênio do aço P22 oferece resistência superior à oxidação, resistência à fluência e desempenho em temperaturas elevadas, tornando esses tubos com pinos a escolha ideal para ambientes operacionais severos, onde os tubos com aletas convencionais podem sofrer erosão ou incrustação.
Os tubos de aletas cravejados são amplamente instalados em caldeiras, aquecedores a fogo, unidades de recuperação de calor residual, fornos petroquímicos, caldeiras de leito fluidizado, incineradores e aquecedores de processos de refinarias, onde durabilidade e longa vida útil são essenciais.
Características
- Fabricado em liga de aço sem costura ASTM A335 Grau P22
- Excelente resistência à fluência em temperaturas elevadas
- Alta resistência à oxidação e incrustações
- Desempenho superior de fadiga térmica
- A soldagem de pinos proporciona excelente resistência mecânica
- Excelente resistência à erosão em ambientes com gases sujos
- Adequado para aplicações severas de ciclos térmicos
- Maior vida útil com manutenção reduzida
- Melhor eficiência de transferência de calor
- Projetado para operação contínua em alta temperatura
Aplicações Típicas
Os tubos de aleta cravejados ASTM A335 P22 são amplamente utilizados em:
- Aquecedores acionados
- Caldeiras de recuperação de calor residual (WHRB)
- Fornos Petroquímicos
- Caldeiras de leito fluidizado (CFB e BFB)
- Aquecedores de refinaria
- Caldeiras a Vapor
- Economizadores
- Geradores de vapor de recuperação de calor (HRSG)
- Unidades de Recuperação de Enxofre
- Aquecedores de óleo térmico
- Fábricas de cimento
- Usinas de geração de energia
Processo de Fabricação
Os tubos de aletas com pinos são produzidos por meio de um processo automatizado de soldagem por resistência, onde os pinos de aço individuais são soldados permanentemente na superfície externa do tubo P22 sem costura.
As etapas de fabricação incluem:
- Inspeção de matéria-prima
- Corte de tubos e preparação final
- Soldagem automática de pinos
- Verificação da integridade da solda
- Inspeção de retidão
- Medição dimensional
- Tratamento térmico (quando especificado)
- Limpeza de superfícies
- Inspeção final
- Embalagem protetora
O produto final oferece excelente resistência de ligação e distribuição uniforme de pinos para transferência de calor consistente.
Faixa de tamanho padrão
As dimensões a seguir representam capacidades de fabricação comuns.
Tubo Base
| Item |
Faixa |
| Diâmetro externo |
25,4 mm – 219,1 mm (1" – 8") |
| Espessura da parede |
2,5 mm – 18 mm |
| Comprimento do tubo |
Até 18.000 mm |
| Padrão de Materiais |
ASTM A335 Grau P22 |
| Fabricação |
Sem costura |
Dimensões do pino
| Item |
Faixa Típica |

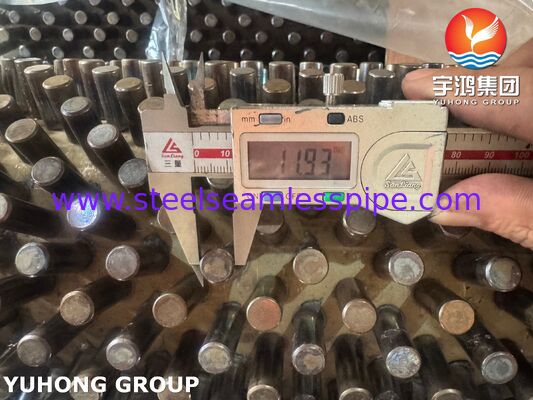

| Diâmetro do pino |
6mm – 15mm |
| Altura do pino |
10mm – 35mm |
| Passo do parafuso prisioneiro |
8mm – 30mm |
| Material do pino |
Aço Carbono / Aço Liga (conforme condições de serviço) |
Dimensões personalizadas estão disponíveis de acordo com as especificações do projeto.
Composição Química ASTM A335 P22
| Elemento |
Composição (%) |
| Carbono (C) |
0,05–0,15 |
| Manganês (Mn) |
0,30–0,60 |
| Silício (Si) |
Máx. 0,50 |
| Fósforo (P) |
Máx. 0,025 |
| Enxofre (S) |
Máx. 0,025 |
| Cromo (Cr) |
1,90–2,60 |
| Molibdênio (Mo) |
0,87–1,13 |
Propriedades Mecânicas ASTM A335 P22
| Propriedade |
Valor |
| Resistência à tracção |
≥415 MPa |
| Força de rendimento |
≥205MPa |
| Alongamento |
≥30% |
| Dureza |
De acordo com os requisitos ASTM A335 |
| Temperatura de serviço |
Até aproximadamente 600°C (dependendo da aplicação) |
A liga de cromo-molibdênio oferece excelente resistência à fluência a longo prazo sob temperaturas operacionais elevadas.
Inspeção e Teste
Cada lote de tubos de aleta cravejada ASTM A335 P22 pode passar por inspeções de qualidade abrangentes para garantir a conformidade com as especificações do cliente e os padrões internacionais.
Os métodos de inspeção típicos incluem:
Inspeção de Matéria Prima
- Identificação de materiais
- Verificação do Certificado de Teste de Moinho (MTC)
- PMI (Identificação Positiva de Material)
Inspeção Dimensional

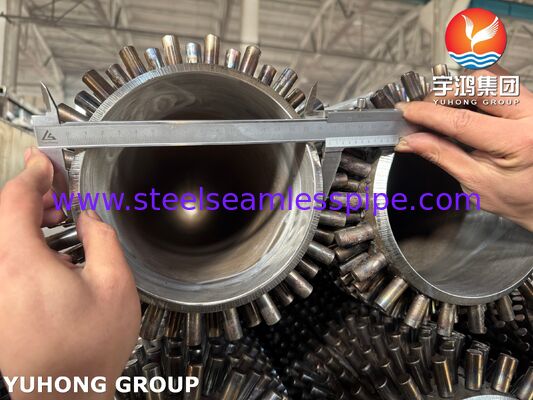

- Diâmetro externo

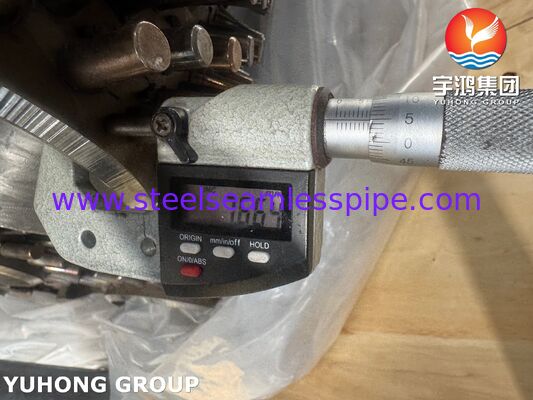

- Espessura da parede

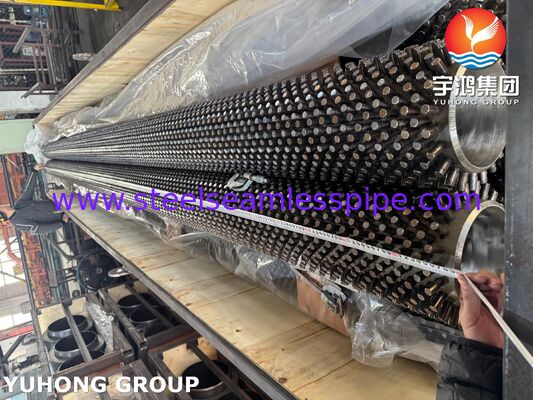

- Comprimento do tubo
- Espaçamento entre pinos
- Altura do pino
- Alinhamento de pinos
- Medição de retidão
Teste Mecânico
- Teste de tração
- Teste de achatamento
- Teste de dureza
- Teste de flexão (quando necessário)
Ensaios Não Destrutivos (END)
- Teste Hidrostático
- Teste de corrente parasita
- Teste Ultrassônico (UT)
- Inspeção de Partículas Magnéticas (MPI)
- Inspeção de corante penetrante (PT) para pinos soldados
- Inspeção visual de soldas de pinos
Inspeção de Qualidade de Solda
- Exame de integridade da solda
- Teste de retirada de pinos (quando especificado)
- Verificação dos parâmetros de soldagem
Inspeção de superfície
- Exame de acabamento superficial
- Inspeção de oxidação
- Detecção de defeitos
- Inspeção de embalagens
Vantagens dos tubos de aleta cravejados ASTM A335 P22
Em comparação com os tubos lisos convencionais, os tubos com aletas cravejadas P22 fornecem:
- Maior superfície externa de transferência de calor
- Maior eficiência térmica
- Excelente resistência ao choque térmico
- Excelente desempenho em fluxos de gases abrasivos
- Acúmulo reduzido de cinzas em comparação com aletas contínuas
- Custos de manutenção mais baixos
- Maior vida útil operacional
- Desempenho confiável sob alta pressão e temperatura
- Excelente resistência à deformação por fluência
- Melhor eficiência da caldeira e do forno
Garantia de Qualidade
Nossos tubos de aleta cravejada ASTM A335 P22 são fabricados sob rigorosos sistemas de gerenciamento de qualidade para garantir desempenho e confiabilidade consistentes do produto. A produção e a inspeção podem ser realizadas de acordo com os padrões internacionais e os requisitos do projeto do cliente. A rastreabilidade do material, o controle de qualidade da soldagem e os testes abrangentes são mantidos durante todo o processo de fabricação para fornecer produtos adequados para aplicações industriais exigentes.

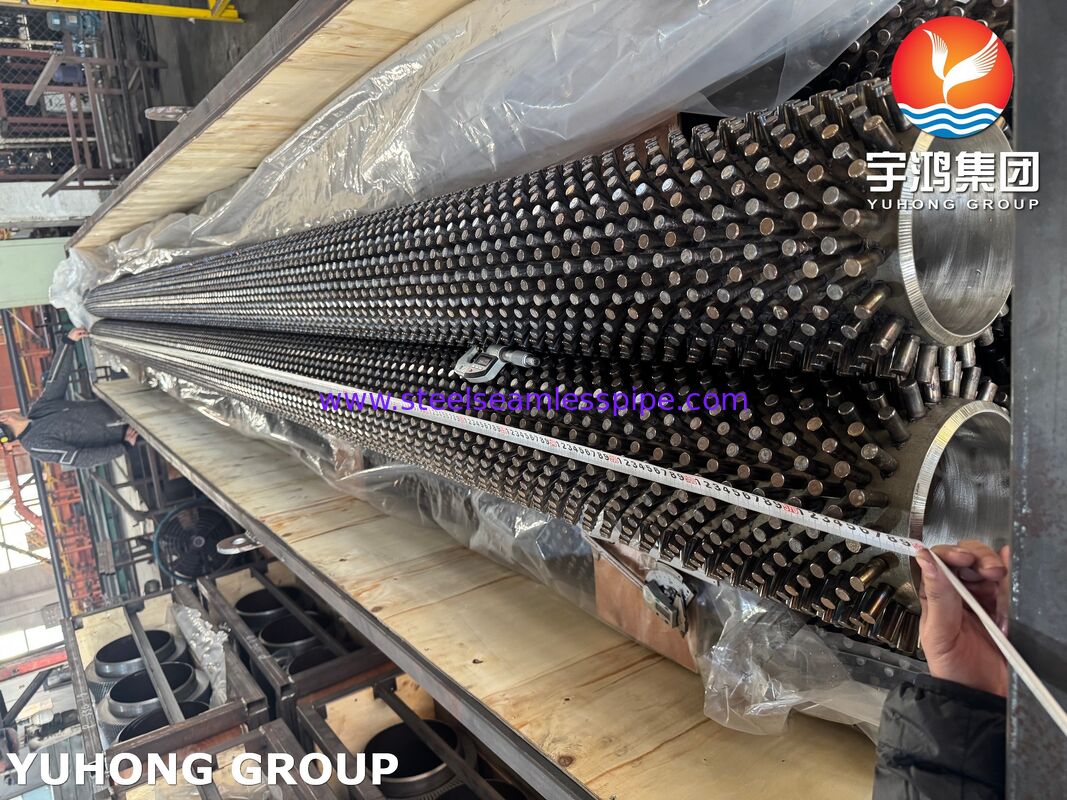

Embalagem e entrega
Os produtos são embalados cuidadosamente para evitar danos mecânicos e corrosão durante o transporte.
As opções de embalagem incluem:
- Pacotes de estrutura de aço
- Estojos de madeira
- Exportar embalagens em condições de navegar
- Tampas de plástico
- Envoltório à prova de umidade
- Embalagem personalizada mediante solicitação
Por que escolher nossos tubos de aleta cravejados ASTM A335 P22?
- Fabricante experiente de soluções industriais de tubos aletados
- Equipamento avançado de soldagem automatizada de pinos
- Rigoroso controle de qualidade em toda a produção
- Fabricação personalizada de acordo com as especificações do projeto
- Experiência em materiais de liga de alta temperatura
- Serviços abrangentes de inspeção e testes
- Entrega global confiável
- Suporte técnico para aplicações de trocadores de calor, caldeiras e aquecedores de combustão
Nossos tubos de aletas cravejados ASTM A335 P22 são projetados para oferecer desempenho confiável de transferência de calor, excelente resistência a condições de serviço de alta temperatura e vida útil prolongada do equipamento em aplicações de geração de energia, petroquímica, refinaria e aquecimento industrial.
