API 661 Refrigerador de ar para refinaria de petróleo, ASME Secção VIII Divisão 1

Detalhes do produto:

Lugar de origem:	China
Marca:	Yuhong
Certificação:	ASME, API, AES, GOST, EAC
Número do modelo:	refrigerador de ar

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Um conjunto.
Preço:	1 - 1000000 USD
Detalhes da embalagem:	Palete
Tempo de entrega:	45 - 150 dias
Termos de pagamento:	T/T,L/C
Habilidade da fonte:	50 Conjunto. por mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (336)

Tubo sem emenda de aço inoxidável (326)

Tubulação de aço inoxidável frente e verso (134)

Tubo de aço inoxidável frente e verso (38)

Tubo de agulha (163)

Tubos de barbatanas (710)

Trocador de calor (31)

tubo do permutador de calor (468)

Pacote de tubos de trocador de calor (50)

Permutador de calor Tubesheet (125)

defletor do permutador de calor (39)

Refrigerador de ar (13)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (61)

Tubo soldado de aço inoxidável (132)

Tubulação da liga de níquel (276)

Tubo da liga de níquel (104)

Tubo da liga de cobre (251)

Tubo do aço de liga (212)

Tubo do titânio (21)

tubo recozido brilhante (173)

Tubo de caldeira (153)

encaixe de aço (864)

Flange de aço (663)

Outros (407)

Partes de revestimento (9)

Descrição de produto detalhada

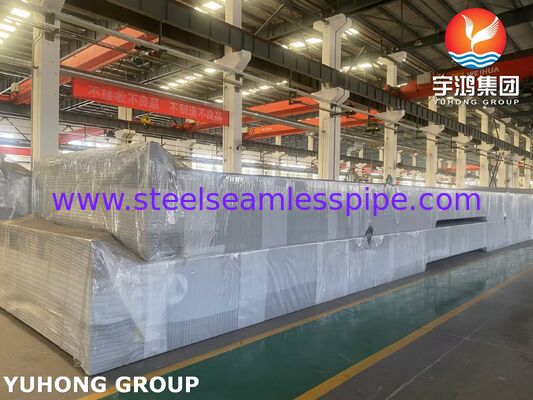

Refrigerador de ar API 661 para refinaria de petróleo, ASME Seção VIII Divisão 1

Yuhong Group Co., Ltd. fornece equipamentos de processamento de hidrocarbonetos certificados com o ASME U-Stamp. Nosso portfólio de produtos inclui:

Resfriadores de Ar (Horizontal/Vertical, tiragem forçada/tiragem induzida)
Trocadores de calor e condensadores de casco e tubo (TEMA, API 660)
Vasos de Pressão (conforme ASME Seção VIII Divisão 1 e Divisão 2)
Colunas e Reatores
Feixes de tubos, tubos com aletas (tipo G / tipo L / extrudado), caixas coletoras, estruturas de suporte, conjuntos de ventiladores

Descrição do produto

Breve descrição e aplicação

O resfriador de ar é um tipo de trocador de calor que resfria fluxos de processo quentes usando ar ambiente, sem necessidade de água.

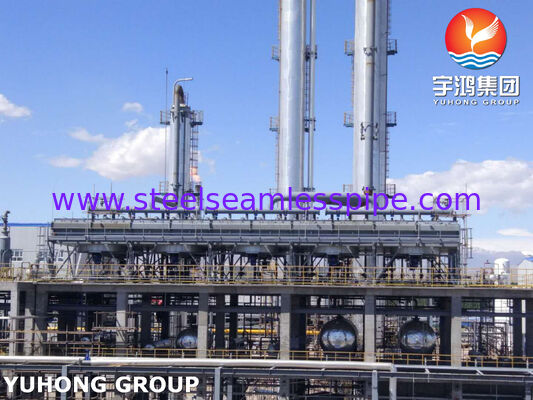

Aplicações Típicas (Refinaria e Unidades de Processo Petroquímico):

Unidades de Destilação Bruta (CDU) — Resfriamento de destilados, resíduos de óleo combustível e fluxos de destilados laterais
Unidades de Hidrotratamento (HDS, VGO HDT) — Resfriamento do efluente do reator contendo H₂S e NH₄HS
Unidades de Hidrocraqueamento — Resfriamento de fluxos pós-reator de alta pressão (serviço ácido)
Unidades de Craqueamento Catalítico Fluido (FCC) — Resfriamento de gases e frações pesadas e condensação de hidrocarbonetos leves
Unidades de Reforma (CCR, semi-regenerativas) — Resfriamento de reformado estabilizado e gás rico em hidrogênio
Unidades de Fracionamento de Gás (GFU) — Resfriamento de etano, propano e butano com condensação parcial
Estações Compressoras para Armazenamento Subterrâneo de Gás e Gasodutos Principais — Resfriamento de gás comprimido (pressão operacional de até 50 bar)
Plantas de Gás Natural Liquefeito (GNL) — Pré-resfriamento do gás natural antes da desidratação profunda

Padrões e Códigos

Projeto e construção:API Standard 661, Sétima Edição (2013, revisado em junho de 2018, reafirmado em julho de 2024)
Projeto de pressão:Código ASME para caldeiras e vasos de pressão, Seção VIII, Divisão 1 (cálculo de espessura de parede para feixes de tubos, tampas de coletores, juntas de flange e coletores)
Materiais: ASTM/ASME
Soldagem: AWS D1.1 / ASME Sec. IX
Serviço azedo: NACE MR0175 / ISO 15156 (SSCC/HIC) — obrigatório para unidades de hidrotratamento e hidrocraqueamento (Reactor Effluent Air Coolers)
Marcação: ASME U-Stamp e CE-PED para o mercado europeu
Inspeção: Documentação EN 10204 3.1 / 3.2 para todos os componentes de suporte de carga

Principais componentes e materiais

Componente	Tipo/Versão de Design	Materiais de acordo com as normas ASTM/ASME
Tubos nus	ASTM A179/A106 Gr.B/A213 TP304/316/321/Duplex 2205/Monel 400/Inconel 625	ASME SA179 (aço carbono), SA213 TP304/316L (aço inoxidável), SA789 UNS S31803 (aço duplex)
Tipo de barbatana	Tipo G, tipo L, tipo LL, tipo KL, extrudado	Classe de alumínio 1050/1060 (padrão), aço inoxidável 304/316L (mediante solicitação)

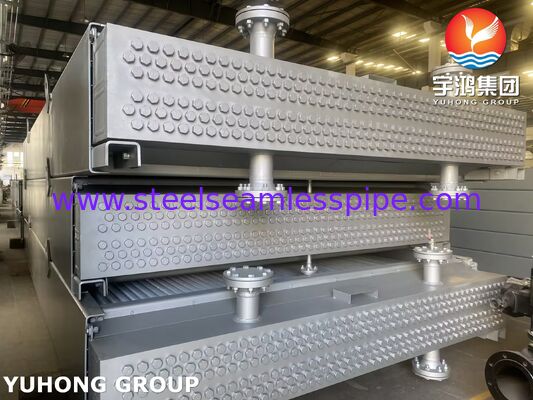

Cabeçalhos	Tipo plugue, tipo placa de cobertura removível, tipo manifold	ASTM A516 Gr.60 / Gr.70 (forjado ou laminado), ASTM A350 LF2 (serviço em baixa temperatura)
Bicos	Flangeado, soldado, soldado de topo	ASTM A105 (aço carbono), ASTM A182 F304/316/321 (aço inoxidável), ASME B16.5

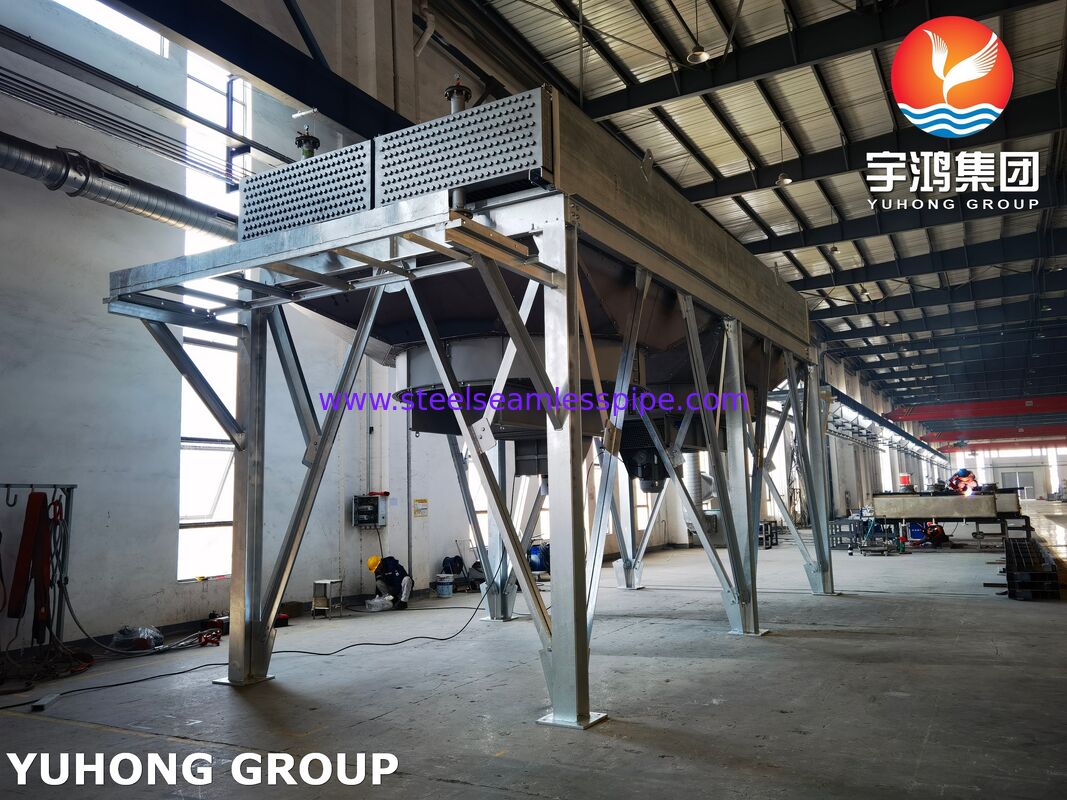

Estrutura de Apoio	Construção soldada em perfil de aço com revestimento anticorrosivo	ASTM A36 / A572 Gr.50, galvanizado ou com primer epóxi
Fãs	Ventiladores axiais, diâmetro 1,5–10 m, passo de pá variável	Lâminas compostas de alumínio, cubo de alumínio fundido
Motoristas	Motores elétricos/motores hidráulicos/turbinas a vapor	Tipo vertical ou horizontal conforme requisitos do cliente

Requisitos de teste (de acordo com API 661 e ASME)

Item de teste	Padrão/Requisitos	Parâmetros
Teste Hidrostático	ASME Seg. VIII Divisão. 1, UG-99	Pressão: 1,3 × pressão de projeto × (tensão a 20°C / tensão à temperatura de projeto). Tempo de espera: mínimo 30 minutos
Teste de vazamento	API 661 (teste pneumático)	Ar ou nitrogênio na pressão projetada ou 1,1 vezes a pressão operacional (solução de sabão/detector de vazamento de hélio)
EQM para soldas de cabeçalhos	RT (Teste Radiográfico) / UT (Teste Ultrassônico) – ASME Seção VIII	Para chapas tubulares e juntas tubo a tubo: 100% MT/PT de acordo com ASME Seção V
Relatórios de Teste de Materiais (MTR)	EN 10204 3.1	Certificados de terceiros para tubos, placas e peças forjadas
Testes de aceitação de fãs	API 661 (vibração e potência sonora)	O nível de ruído e a amplitude de vibração devem estar de acordo com o relatório de projeto

Vantagens Técnicas

Sem consumo de água:O resfriamento com ar ambiente elimina a perda de água por evaporação e purga. Sem custos operacionais para tratamento de água. As despesas de capital são reduzidas porque não são necessários sistemas de circulação de água.
Desempenho térmico para unidades de tiragem forçada:O projeto de tiragem forçada permite o resfriamento de fluxos de processo com temperaturas de entrada variando de 350°C a 400°C. Os difusores integrados mantêm a queda de pressão no feixe de tubos não superior a 250–350 Pa.
Projeto de carga sísmica e de vento:Classificado para velocidade máxima do vento de até 160 km/h. Os suportes são projetados para suportar intensidade sísmica de Grau 9 de acordo com a escala MSK.
Compatibilidade com mídia contendo H₂S:Materiais em conformidade com NACE MR0175 / ISO 15156 são adotados quando a pressão parcial de H₂S é ≥ 0,05 psi ou a fração mássica atinge 50 ppm. O teste HIC de materiais de aço é obrigatório.
Desempenho de transferência de calor sob diferentes temperaturas ambientes (-40°C a +45°C):A recirculação de ar quente ou aquecimento a vapor está equipada para operação no inverno. O coeficiente de transferência de calor a 38°C é de aproximadamente 40–80 W/(m²·K).

Configuração personalizada

Configuração:Tiragem forçada ou tiragem induzida; tubos horizontais com fluxo cruzado de ar
Barbatanas:Tipos opcionais (G/KL/extrudado). Passo das aletas ajustável (5–8 aletas por polegada)
Tipo de cabeçalho:Tipo plug para limpeza mecânica frequente do tubo; capa removível para limpeza química; tipo múltiplo
Subsídio de corrosão:0 a 6 mm, sujeito a corrosividade média
Revestimento anticorrosivo da estrutura:Galvanização por imersão a quente (ISO 1461), revestimento epóxi (mínimo 300 μm), pintura final conforme padrões RAL
Desempenho de baixo ruído:Invólucros acústicos para ventiladores e motores, pás de baixa turbulência; nível de ruído controlado entre 70–75 dB(A) a uma distância de 10 metros

Perguntas frequentes

Pergunta 1: Qual é a diferença entre tiragem forçada e tiragem induzida?

Rascunho forçado(ventilador montado na parte inferior): O ar é forçado através do feixe de tubos. Vantagens: Fácil acesso ao ventilador para manutenção. Desvantagens: Pode ocorrer recirculação de ar quente.

Calado induzido(ventilador montado na parte superior): O ar é aspirado através do feixe de tubos. Vantagens: Distribuição mais uniforme do fluxo de ar em toda a seção transversal do feixe e melhor descarga de ar quente.Desvantagens: O ventilador opera em temperaturas de ar mais altas, exigindo materiais resistentes ao calor.

Pergunta 2: Quando são necessários materiais em conformidade com a NACE MR0175?

De acordo com a NACE MR0175/ISO 15156, para equipamentos expostos a serviços ácidos (pressão parcial de H₂S ≥ 0,05 psi com água livre presente), os materiais para tubos, coletores e placas de tubos devem resistir à fissuração por tensão por sulfeto (SSCC) e à fissuração induzida por hidrogênio (HIC). Isto é crítico para resfriadores de ar efluente de reator (REAC) em unidades de hidrotratamento. O Grupo Yuhong fornece documentação que certifica os testes HIC realizados de acordo com ASTM G39 / NACE TM0284.

Pergunta 3: Qual tipo de barbatana é adequado para climas úmidos?

Para regiões chuvosas e com neve (clima marítimo, Extremo Oriente, Sibéria Ocidental), são recomendadas aletas tipo L com proteção galvânica ou aletas extrudadas. As aletas extrudadas cobrem totalmente o tubo base com alumínio e evitam a corrosão na raiz da aleta. As barbatanas tipo G são uma escolha econômica para áreas desérticas secas.

Pergunta 4: Qual tolerância à corrosão deve ser adotada?

A API 661 não especifica uma tolerância fixa à corrosão. O cliente deverá determiná-lo de acordo com a corrosividade do meio de processo. Para referência: é necessária uma tolerância à corrosão de 3,0 mm para correntes em unidades de destilação de petróleo bruto com teor de cloreto superior a 50 ppm. Para meios não corrosivos, a tolerância padrão é de 1,5 mm (1/16 pol.). O Grupo Yuhong realiza cálculos de espessura de parede em conformidade com os padrões ASME com base na tolerância à corrosão especificada pelo cliente.

Pergunta 5: Como monitorar a eficiência térmica durante a operação?

Recomenda-se a instalação de sensores de temperatura na entrada e na saída da unidade. Uma queda de 20% ou mais no coeficiente de transferência de calor indica incrustações nas superfícies externas das aletas. A limpeza pode ser realizada por lavagem com água de alta pressão (até 50 bar) com detergentes especiais, limpeza a vapor ou escovação mecânica.

Contato:

E-mail: vladimir@steelseamlesspipe.com

ASME U-Stamp, API 661 / ISO 13706, NACE MR0175 / ISO 15156. Fornecemos projeto e fabricação de ciclo completo sob medida para sua linha de processo. Por favor, envie suas solicitações de especificações e consultas para ofertas comerciais por e-mail.
