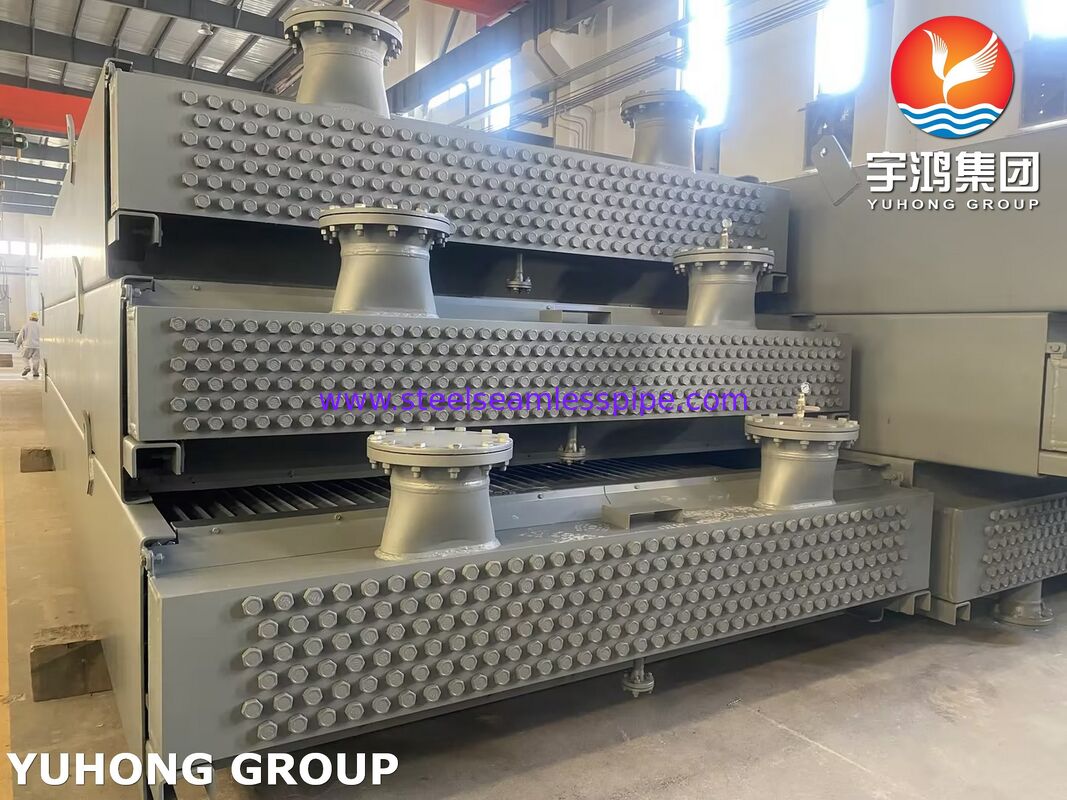

ASME VIII-1, Trocador de Calor a Ar API 661 para a Indústria de Refino de Petróleo e Energia

Detalhes do produto:

Lugar de origem:	China
Marca:	Yuhong
Certificação:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Número do modelo:	refrigerador de ar

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	1 - 1000000 USD
Detalhes da embalagem:	Palete
Tempo de entrega:	45 - 150 dias
Termos de pagamento:	T/T,L/C
Habilidade da fonte:	100 conjuntos por mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (331)

Tubo sem emenda de aço inoxidável (322)

Tubulação de aço inoxidável frente e verso (134)

Tubo de aço inoxidável frente e verso (36)

Tubo de agulha (156)

Tubos de barbatanas (703)

Trocador de calor (28)

tubo do permutador de calor (458)

Pacote de tubos de trocador de calor (49)

Permutador de calor Tubesheet (125)

defletor do permutador de calor (39)

Refrigerador de ar (11)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (61)

Tubo soldado de aço inoxidável (132)

Tubulação da liga de níquel (273)

Tubo da liga de níquel (101)

Tubo da liga de cobre (250)

Tubo do aço de liga (210)

Tubo do titânio (20)

tubo recozido brilhante (172)

Tubo de caldeira (152)

encaixe de aço (860)

Flange de aço (659)

Outros (404)

Partes de revestimento (8)

Descrição de produto detalhada

Destacar:

Resfriador a ar ASME VIII-1 para refino de petróleo

Resfriador a ar API 661 para o setor de energia

Resfriador a ar industrial com certificação ASME

ASME VIII-1, Trocador de Calor Arrefecido a Ar API 661 para Refino de Petróleo e Indústria de Energia

A Yuhong Group Co., Ltd. é um fabricante chinês líder de Equipamentos de Troca de Calor. A empresa é certificada de acordo com ASME, ISO 9001:2015 e ISO 14001:2015, projeta e fabrica Trocadores de Calor Arrefecidos a Ar conforme API 661 e ASME Seção VIII Div. 1, e também fornece Trocadores de Calor. Condensadores, evaporadores, reatores e outros produtos para as indústrias de refino de petróleo, petroquímica e de energia.

Descrição do Produto

O Trocador de Calor Arrefecido a Ar (Air Cooled Heat Exchanger — ACHE), projetado e fabricado de acordo com os requisitos da API 661 e ASME Seção VIII, é um equipamento de alta eficiência para arrefecimento e condensação de fluidos e gases de processo utilizando ar atmosférico como meio de arrefecimento. Este equipamento destina-se à operação em condições industriais pesadas em instalações de refino de petróleo, petroquímica, processamento de gás e energia térmica.

O projeto do Trocador de Calor Arrefecido a Ar inclui os seguintes componentes principais:

Feixe de Tubos — o principal Elemento de Troca de Calor.
Ventiladores Axiais — fornecimento de ar forçado ou induzido.
Coletores — distribuição do meio de processo através dos tubos.
Estrutura de Suporte
Venezianas — para controlar o fluxo de ar dependendo das temperaturas sazonais.

Especificações Técnicas

Parâmetro	Valor / Descrição
Códigos de projeto	API 661 (7ª Edição, ISO 13706), ASME Seção VIII Div. 1
Certificação	ASME U Stamp
Tipo de tiragem	Tiragem Forçada ou Tiragem Induzida
Tipo de coletor	Tipo Plug, Tipo Placa de Cobertura Removível, Tipo Manifold
Material do tubo	ASME SA179, SA213-TP304/316L, SA789-S31803 (Duplex)
Material da aleta	Alumínio (mais comum), aço inoxidável
Tipo de aleta	Embutida «G», «L» Recartilhada, Extrudada, Enrolada
Material do coletor	ASTM A516 Gr.60 / aço carbono / aço inoxidável
Faixa de temperatura	de -40°C a +600°C
Pressão máxima de trabalho	até 450 bar (dependendo do projeto)
Arranjo do feixe de tubos	Horizontal (mais comum) ou vertical

Testes e Controle de Qualidade

Todos os Trocadores de Calor Arrefecidos a Ar passam por um conjunto de testes de acordo com ASME Seção VIII Div. 1 e API 661:

Tipo de teste	Padrão/Requisito	Descrição
Teste hidrostático	ASME VIII UG-99	Pressão de teste: 1,3 × pressão de projeto, Manutenção da pressão por pelo menos 4 horas
Teste pneumático	ASME VIII UG-100	Pressão de teste: 1,1 × pressão de projeto
Teste de estanqueidade	Teste de Estanqueidade	Inspeção obrigatória de todas as juntas soldadas e aparafusadas
Teste de vibração	API 661	Controle de amplitude de vibração, limite não superior a 20% do valor permissível da API 661
Teste de ruído	API 661 Anexo E	Medição do nível de som de acordo com o procedimento padrão
Inspeção por terceiros	Obrigatória	Inspeção por um inspetor independente (a pedido do cliente)

Observação. Toda a documentação de qualidade (MTC) para peças sob pressão é fornecida de acordo com a EN 10204 3.1

Vantagens do Trocador de Calor Arrefecido a Ar conforme API 661 e ASME

Sem consumo de água. Ao contrário dos sistemas de arrefecimento a água, o trocador de calor arrefecido a ar não requer um fornecimento constante de água e não cria risco de contaminação da água por meios de processo.
Custo-benefício. Sem custos de tratamento de água ou descarte de águas residuais, despesas operacionais reduzidas.
Segurança ambiental. Sem descarga de água contaminada e impacto ambiental mínimo.
Alta confiabilidade e durabilidade. O projeto conforme API 661 garante resistência à corrosão, erosão e cargas de vibração.
Flexibilidade de layout. O equipamento pode ser instalado tanto em fundações no solo quanto em racks de tubulação.
Ampla gama de materiais. De aço carbono a ligas de titânio e duplex, permitindo operação com meios corrosivos e de alta temperatura.

Características de Projeto

Características de Projeto das Caixas de Coletor. Os coletores dos Trocadores de Calor Arrefecidos a Ar têm seção transversal retangular, o que complica o cálculo da espessura mínima da parede em comparação com vasos de pressão cilíndricos. A Yuhong Group realiza cálculos de coletores usando o método de elementos finitos (FEA) para confirmar a integridade estrutural, em conformidade com a API 661 e ASME.

Separação Térmica do Coletor. De acordo com a API 661, quando a diferença de temperatura entre as seções de entrada e saída do coletor excede 110 °C (200 °F), a separação do coletor é aplicada para compensar as deformações térmicas.

Controle do fluxo de ar. Venezianas ajustáveis permitem adaptar a capacidade de arrefecimento às mudanças sazonais na temperatura ambiente.

Aplicações

Os Trocadores de Calor Arrefecidos a Ar da Yuhong Group conforme API 661 e ASME Seção VIII Div.1 são amplamente utilizados nas seguintes indústrias e processos:

Indústria	Aplicação Típica
Refinarias de Petróleo	Arrefecimento de fluxos de hidrocarbonetos, condensação de produtos de topo de coluna, arrefecimento de meios de reator
Plantas Petroquímicas	Arrefecimento de produtos de reação, condensação após reatores, arrefecimento de colunas de destilação
Processamento de Gás	Condensação de líquidos de gás natural (NGL) e arrefecimento de fluxos de gás
Usina de Energia	Arrefecimento de óleo de turbina, arrefecimento de óleo de transformador, arrefecimento auxiliar
Indústria Química	Arrefecimento de reatores químicos, condensação em processos de destilação

Observação: Para plantas de refino de petróleo e petroquímicas, a conformidade com a API 661 é um requisito obrigatório para a maioria dos empreiteiros EPC internacionais.

Tipos de Trocadores de Calor Arrefecidos a Ar Disponíveis para Encomenda

A Yuhong Group fabrica Trocadores de Calor Arrefecidos a Ar nas seguintes configurações de projeto:

Tiragem Forçada — ventiladores localizados abaixo do feixe de tubos. Proporciona fácil acesso aos ventiladores para manutenção. Recomendado para aplicações de alta temperatura.
Tiragem Induzida — ventiladores localizados acima do feixe de tubos. Proporciona uma distribuição de ar mais uniforme e reduz a recirculação de ar quente. Mais comum em refino de petróleo.
Horizontal — tubos dispostos horizontalmente, fluxo de ar perpendicular aos tubos. Ótimo para arrefecer grandes volumes de meios de processo. Apresenta um design compacto e facilidade de manutenção (o feixe de tubos pode ser facilmente removido para limpeza).
Vertical — tubos dispostos verticalmente. Usado quando o espaço no piso é limitado.
Em V / Estrutura em A — tubos dispostos em forma de V. Área Máxima de Troca de Calor em um design compacto. Recomendado para arrefecimento de alta capacidade.

Contato

Para uma oferta comercial, consulta técnica e solicitação de documentação, entre em contato conosco:

E-mail: vladimir@steelseamlesspipe.com
