O refrigerador de ar com tubos com barbatanas é um dispositivo que esfria um fluido quente (líquido ou gás) soprando ar ambiente sobre um conjunto de tubos.que é um tubo de base com barbatanas ligadas à sua superfície externaEstas barbatanas aumentam drasticamente a superfície para transferência de calor, tornando o processo de arrefecimento muito mais eficiente do que o uso de tubos nus.
O princípio básico é a transferência de calor sensível: o fluido de processo quente dentro dos tubos perde calor para o ar mais frio que passa sobre as barbatanas, fazendo com que a temperatura do fluido caia.
Principais componentes

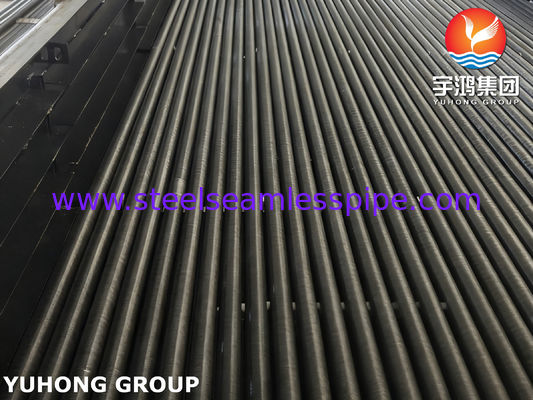

1- Tubos finos (o coração do sistema):
Tubos de base: Tubos internos que transportam o fluido de processo (por exemplo, água, óleo, produtos químicos, vapor).
As barbatanas são superfícies estendidas ligadas ao exterior do tubo de base e são a interface principal para a transferência de calor para o ar.
Tipos de barbatanas comuns:
"L" Fins: Uma tira de material de barbatanas enrolada em torno do tubo com uma base em forma de "L".
Barbatanas "G": semelhantes às de pé em L, mas com um bloqueio mais apertado, melhor para temperaturas mais altas e ciclos térmicos.
As barbatanas são enroladas em um sulco, que é mecanizado no tubo e depois enrolado por tensão para uma ligação muito forte e integral.
Barbatanas extrudidas: uma barbatanha é criada pela extrusão de alumínio a partir de um tubo bimetálico (por exemplo, uma manga de alumínio em um núcleo de aço).
2Fãs e pilotos:
Ventiladores Axial: Ventiladores grandes e semelhantes a hélices que movem um grande volume de ar através do feixe de tubos.
Ventiladores: tipicamente motores elétricos, às vezes com unidades de frequência variável (VFDs) para controle preciso da temperatura.
3Estrutura e Plenário:
Uma estrutura de aço resistente que suporta o feixe do tubo e o conjunto do ventilador.
Um plenum é uma câmara fechada que garante que o ar seja dirigido uniformemente através do feixe de tubos e não escape pelos lados.

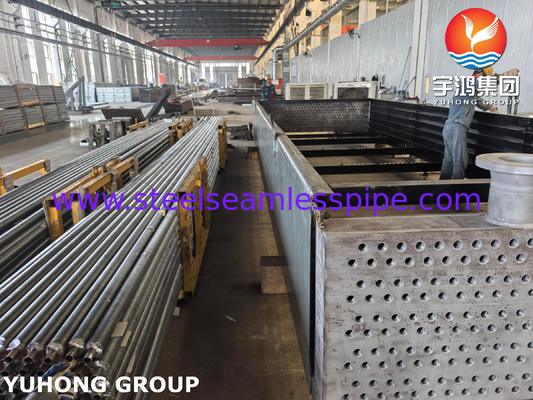

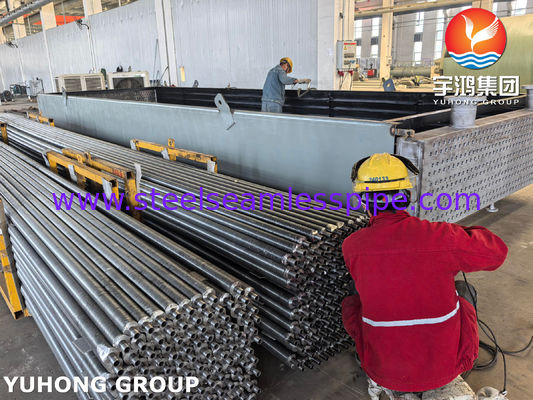

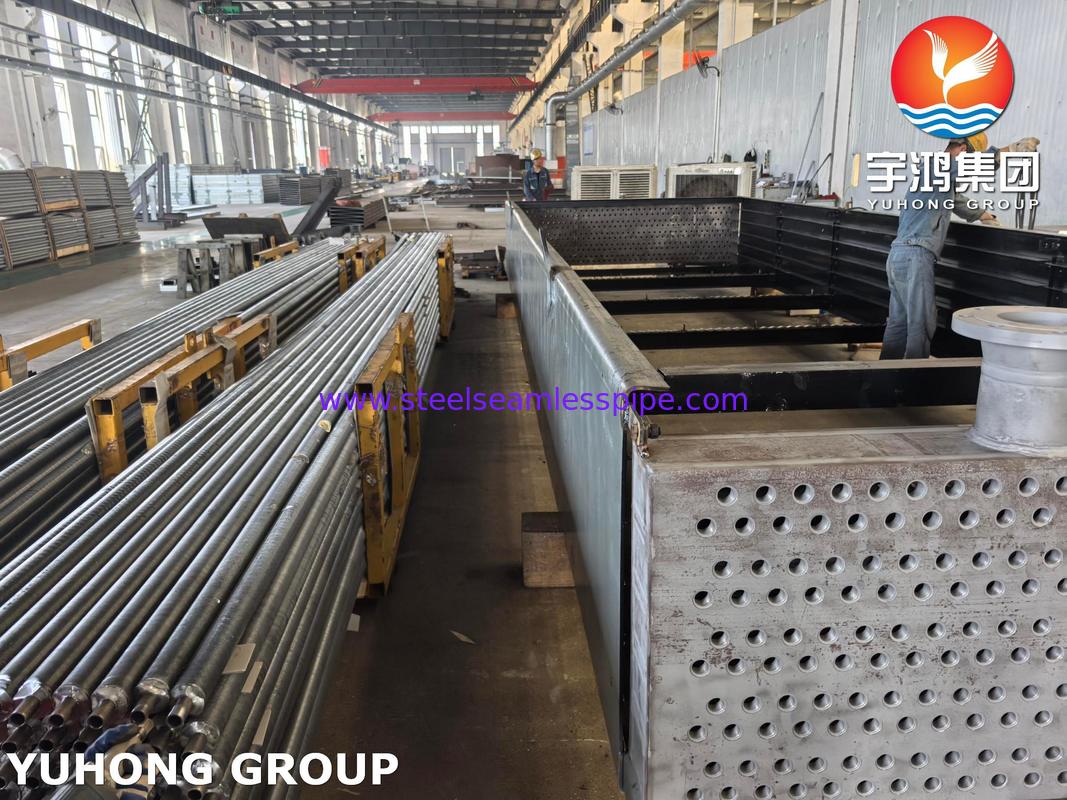

4. Cabeçalhos:

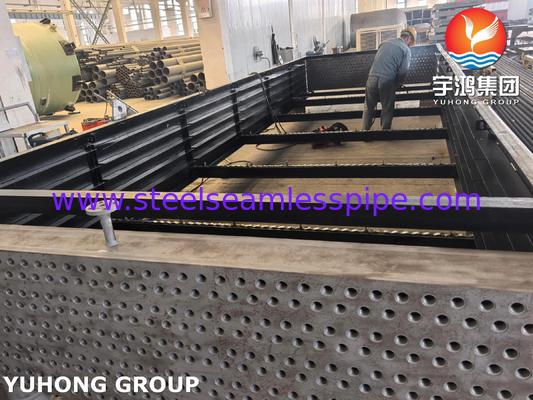

Caixas ou tubos em cada extremidade do conjunto de tubos onde o fluido de processo é distribuído para os tubos individuais (cabeça de entrada) e recolhido após o arrefecimento (cabeça de saída).
O processo
1. Fluido quente: o fluido quente do processo entra no cabeçalho de entrada.
2Distribuição: o cabeçalho distribui o fluido uniformemente nos múltiplos tubos de barbatanas.
3Transferência de calor: À medida que o fluido flui através dos tubos, o seu calor é conduzido através da parede do tubo e para as barbatanas.
4Fluxo de ar: os ventiladores axial forçam um grande fluxo de ar ambiente através do exterior dos tubos com barbatanas. Este ar capta o calor das barbatanas e da superfície do tubo.
5Fluido resfriado: O fluido agora resfriado é recolhido no cabeçalho de saída e enviado de volta para o sistema de processo.
6. Ar quente: O ar aquecido é descarregado para a atmosfera.
Todo este processo é um circuito fechado para o fluido de processo, o que significa que ele não entra em contato com o ar de resfriamento, evitando contaminação e perda.
Tipos de refrigeradores de ar
O ventoinador está localizado no lado da entrada, empurrando o ar através do feixe de tubo.
Draft induzido: O ventilador está localizado no lado da saída, puxando ar quente através do feixe de tubo.mas o motor do ventilador funciona em um ambiente quente.
Aplicações comuns
Os refrigeradores de ar são onipresentes em indústrias onde a água é escassa, cara ou onde a pureza do fluido de processo é crítica.
1Refinarias e instalações petroquímicas: resfriamento de fluxos de hidrocarbonetos, condensadores aéreos para colunas de destilação, resfriamento de efluentes de reatores.
2Instalações de energia: refrigeração do óleo lubrificante da turbina, sistemas de água de refrigeração de circuito fechado.
3Estações de compressão: post-refrigeradores e inter-refrigeradores para ar comprimido ou gás.
4HVAC e refrigeração: como condensadores (rejeitando o calor do refrigerante para o ar).
5Processos industriais: refrigeração do óleo hidráulico, apagamento e refrigeração de processos na fabricação.
Vantagens em relação a outros sistemas de arrefecimento (como torres de arrefecimento)
Um refrigerador de ar com tubos com barbatanas é um trocador de calor robusto, econômico de água e eficiente.A solução de refrigeração industrial, onde um sistema de refrigeraçãoÉ necessário um sistema de circuito fechado e ecológico.
